伸縮ローラコンベヤ

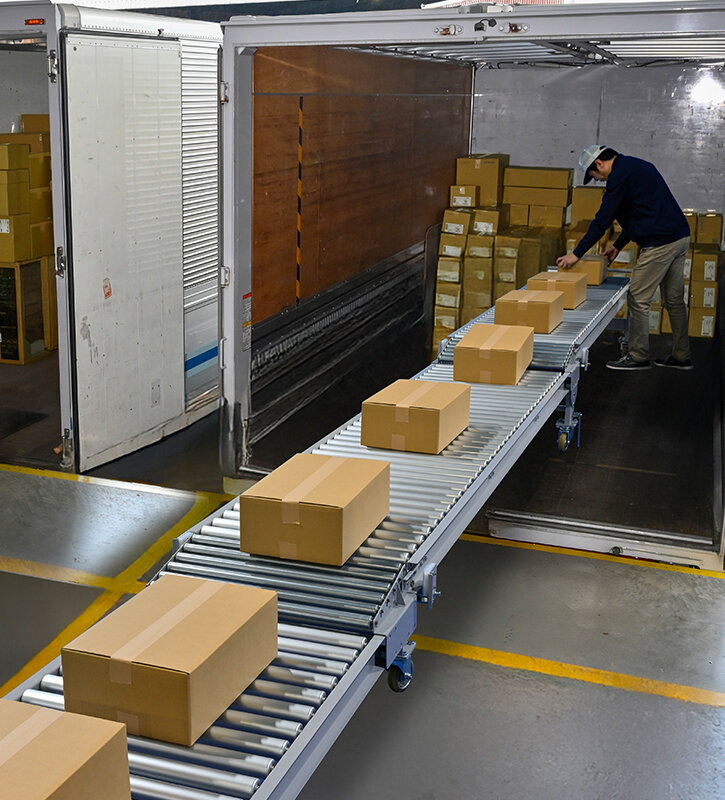

トラックの荷台奥まで伸びる。バラ荷物の荷降ろし作業をアシスト。
フリーローラコンベヤで構成した手軽に使える装置で、負担の大きなトラックからの荷降ろし作業の省力化を支援します。この装置は重ねたフリーローラコンベヤを荷物の位置に合わせて引き出しながら使用します。10tトラックや20ftコンテナ車の荷台奥まで伸ばすことができ、引き出し操作は手動で簡単に行えます。
feature伸縮ベルトコンベヤの特長
- 01
選べる2タイプ

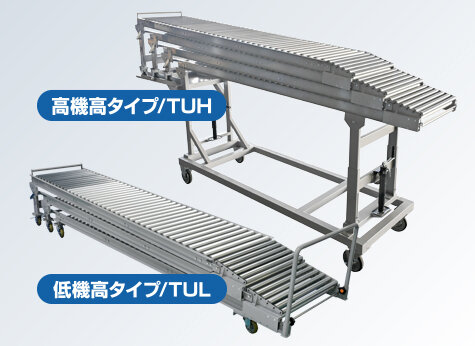

低床式倉庫用の高機高タイプ/TUHと高床式倉庫用の低機高タイプ/TULの2タイプが選べます。
- 02
シンプルな伸縮機構
フリーローラコンベヤで構成したシンプルな機構。荷台上を最大8mまで伸びるため、10t車や20ftコンテナ車にも対応します。
- 03
移動がカンタン

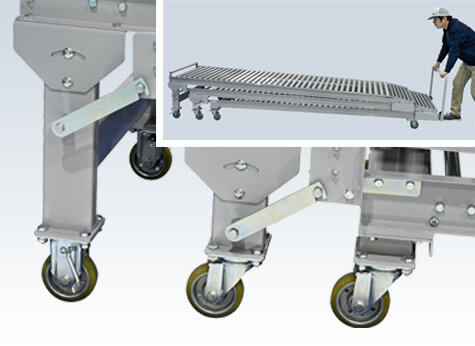

コンベヤユニットにキャスターを装着。滑らかに伸縮できるうえに、収納状態での場所移動もカンタンです。
- 04
高さ調整が容易 ※高機高タイプ/TUH

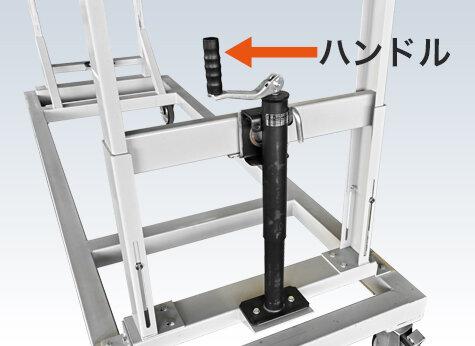

脚部のハンドル操作で高さが簡単に調整できます。トラック荷台に合わせられるため、荷下ろし作業がスムーズに行えます。
寸法図
基本仕様
| 機種 | 高機高タイプ／TUH | 低機高タイプ／TUL |
|---|---|---|
| RW 呼称ローラ幅（mm） | 620 | 620 |
| W 機幅（mm） | 1,140 | 804 |
| 機長（mm） | 収納時：3,900～最大伸長時：12,000 | 収納時：3,630～最大伸長時：9,080 |
| コンベヤローラ（mm） | Φ48.6＋Φ42（ローラピッチ75mm） | |
| 連結部ローラ（mm） | Φ32（ローラピッチ50mm） | |
| 搬送質量 | 90kg/m ※衝撃荷重が加わる場合は1/2程度とみなしてください。 | |
| 本体質量 | 約500kg | 約250kg |
