ポータブルクレーン

OPC

OPC

ポータブルクレーン

クレーン設備の無い現場での重量物の上下移動や、トロリーレール内での横方向運搬に。

WEBカタログ

製品ページ

仕様(1ton・2ton用)

1 OPC
 -
5 27
 -
5 28
 -
5 0.5
 -
5 A

単位:mm

1型式 OPC
機幅2W1 35:3,500 55:5,500
W2 2,981 2,969 2,972 2,957 4,972 4,957
W3 2,356 1,893 1,663 2,733 2,193 1,921 2,737 2,193 1,921
1設置方式 トロリーレール式
1H1機高
(mm)
50:5,004 40:4,000 35:3,503 50:5,007 40:3,992 35:3,485 50:5,007 40:3,993 35:3,485
H2有効吊高※1
(mm)
4,400 3,380 2,870 4,230 3,210 2,700 4,230 3,210 2,700
ビーム寸法 特殊梁 Ⅰ200×100×t7
1 キャスター付
1許容荷重 10:1ton 20:2ton 10:1ton
1オプション 無記入:本体のみ B:ギヤードトロリー+チェーンブロック付
総重量※2(kg) 188 167 156 417 338 320 469 390 371
  1. チェーンブロックの種類によって有効吊高は多少変化します。
  2. 総重量にチェーンブロックの重量は含まれません。
  • チェーンブロックは手動式のみで、法令上動力式はご使用いただけません。
  • キャスター仕様の場合、荷物を吊った状態で車輪を動かすことはできません。

仕様(0.5ton用)

1 OPC
 -
5 27
 -
7 S
 -
5 28
 -
5 C
 -
5 0.5
 -
5 A

単位:mm

1型式 OPC

2W1 27:2,700
W2 1,962
W3 1,219
1設置方式 S:固定式 T:トロリーレール式
1H1機高
(mm)
28:MAX.2,797
H2有効吊高※1
(mm)
MAX.2,473 MAX.2,323
ビーム寸法 □125×75×3.2t □125×75×2.3t
1 無記入:固定脚 C:キャスター付
1許容荷重 0.5:0.5ton
1オプション※2 無記入:本体のみ A:チェーンブロック付 B:ギヤードトロリー+チェーンブロック付
総質量※3(kg) 111 123
  1. チェーンブロックの種類によって有効吊高は多少変化します。
  2. チェーンブロック付は固定式のみ、ギヤードトロリー+チェーンブロック付はトロリーレール式のみに適用します。
  3. 総重量にチェーンブロックの重量は含まれません。
  • チェーンブロックは手動式のみで、法令上動力式はご使用いただけません。
  • キャスター仕様の場合、荷物を吊った状態で車輪を動かすことはできません。

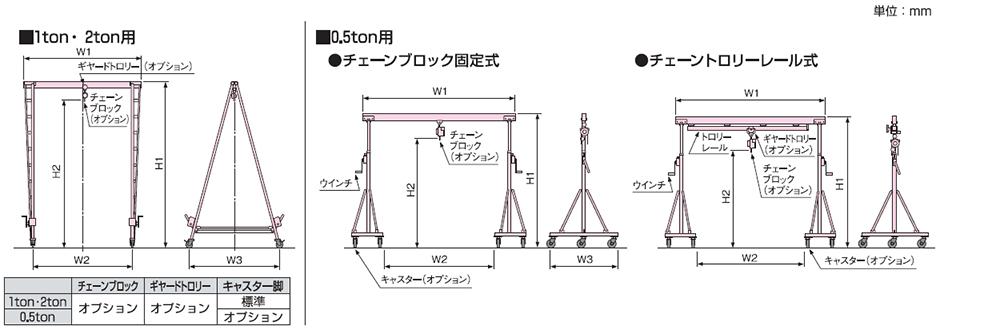

寸法図


特長

注)本製品は、手動(人力)での使用を前提としているため、荷の吊し上げを動力ではご使用いただけません。(労働安全衛生法のクレーン等安全規則の適用を受けません。)
