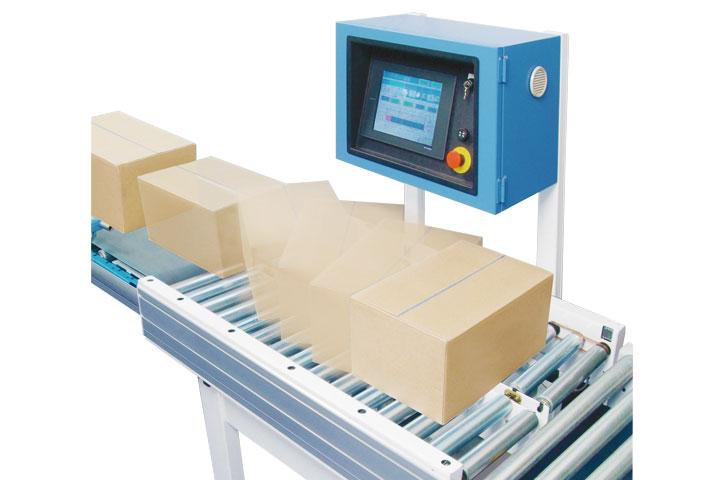

ターンコンベヤ
ケース品を高速でソフトに回転。
特長
- 1
高速でソフトに回転
外から力を加えず流れの中で90度、180度と自在に方向転換します。
- 2
高精度・高能力
ゾーン分割により効率よく、高能力（毎分80ケース）を実現。
- 3
簡単操作
タッチパネルで簡単操作。
- 両面印字等搬送方向の変更が必要な次工程への送り込み
- バレタイジングでの方向制御

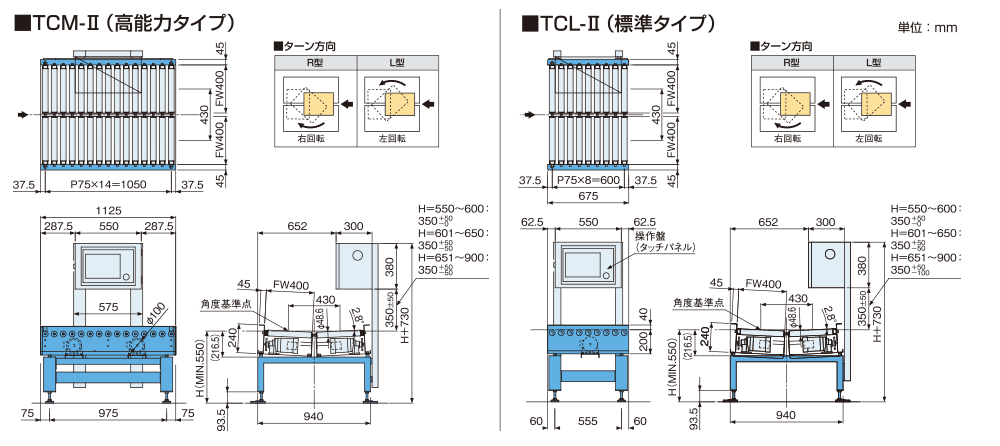

基本仕様
| 型式 | TCM-Ⅱ（高能力タイプ） | TCL-Ⅱ(標準タイプ) |
|---|---|---|
| 機幅（mm） | 940 | |
| 機長（mm） | 1125 | 675 |
| 機高（mm） | MIN.550 | |
| 搬送物質量 | MAX.30kg | |
| ストレート通過速度 | 〜60m/min | |
| ターン時速度 | 高速 MAX.100m/min 低速 MIN.10m/min | |
| ターン方向 | モード選択方式（①右回転90度 ②左回転90度 ③180時 ④ストレート通過） |
|
| 搬送物寸法（mm） | 180〜285W×270〜430L | |
| 能力 | 例）400L×270W×13kgの場合 MAX.80ケース/min (能力は搬送物サイズにより異なります) |
例）400L×270W×13kgの場合 40ケース/min (能力は搬送物サイズにより異なります) |
| 駆動方式 | リブドベルト駆動 0.2kW×4台 | リブドベルト駆動 0.2kW×2台 |
| ローラ | φ48.6 | |
| ローラピッチ | 75 | |
| 電源 | AC200V(三相) | |
- センタ基準(±5mm)並びにセンタに対し平行になるよう投入してください。
- 投入時は、搬送物と搬送物の切離しが必要です。
- 偏荷重のある搬送物はターンが不安定となりますので、お問合せ下さい。
