パーフェクトベヤー®

PV(スチール製)

PV(スチール製)

バーチカルコンベヤ

省スペースな垂直搬送機。

搬送物を水平の状態で連続して確実に階上、階下へ運ぶことができます。

WEBカタログ

製品ページ

仕様

スチールフレームタイプの基本仕様 (PVZ5型/PVC5型 PVZ6型/PVC6型)

型式積載荷重
kg
(スラット)
最大搬送物寸法
mm
(幅×長さ×高さ)
搬送能力(個/時)スラット寸法
mm
(W×L)
本体寸法
mm
(W1×L1)
開口部寸法
mm
(W2×L2)
Z型C型
PVZ5(PVC5)-5 -5
PVZ5(PVC5)-5 -7
PVZ5(PVC5)-5 -9
70
60
40
400×300×600
400×500×600
400×700×600
870
760
650
560
480
400
500×500
500×700
500×900
865×1,070
865×1,260
865×1,450
1,165×1,370
1,165×1,560
1,165×1,750
PVZ5(PVC5)-7 -5
PVZ5(PVC5)-7 -7
PVZ5(PVC5)-7 -9
65
55
40
600×300×600
600×500×600
600×700×600
870
760
650
560
480
400
700×500
700×700
700×900
1,065×1,070
1,065×1,260
1,065×1,450
1,365×1,370
1,365×1,560
1,365×1,750
PVZ5(PVC5)-9 -5
PVZ5(PVC5)-9 -7
PVZ5(PVC5)-9 -9
60
50
40
800×300×600
800×500×600
800×700×600
870
760
650
560
480
400
900×500
900×700
900×900
1,265×1,070
1,265×1,260
1,265×1,450
1,565×1,370
1,565×1,560
1,565×1,750
PVZ6(PVC6)-7 -7
PVZ6(PVC6)-7 -10
PVZ6(PVC6)-7 -13
100
80
60
600× 500×800
600× 800×800
600×1,100×800
670
560
460
470
370
280
700× 700
700×1,000
700×1,300
1,100×1,340
1,100×1,645
1,100×1,950
1,400×1,580
1,400×1,945
1,400×2,250
PVZ6(PVC6)-10 -10
PVZ6(PVC6)-10 -13
70
60
900× 800×800
900×1,100×800
560
460
370
280
1,000×1,000
1,000×1,300
1,400×1,645
1,400×1,950
1,700×1,945
1,700×2,250
PVZ6(PVC6)-13-13 50 1,100×1,100×800 460 280 1,300×1300 1,700×1,950 2,000×2,250
各型式共通項目揚程 PVZ5(PVC5)最大8m PVZ6(PVC6)最大12m
使用チェーン PVZ5(PVC5):#50 PVZ6(PVC6):#60
昇降速度 15/18 20/24 25/30 m/min(50/60Hz)
昇降用
モータ出力
ブレーキ付:0.75kW 1.5kW 2.2kW
  • 搬送能力は標準速度における概算値です。
  • モータ出力0.75kW、1.5kW、2.2kWにはプレミアム効率(IE3)モータを採用しています。

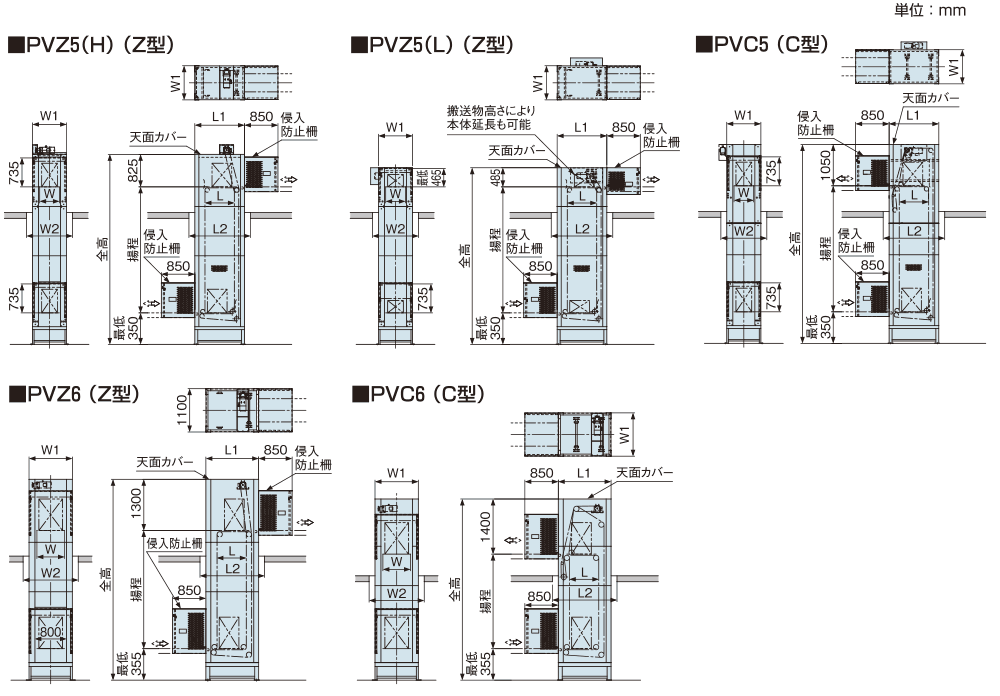

寸法図

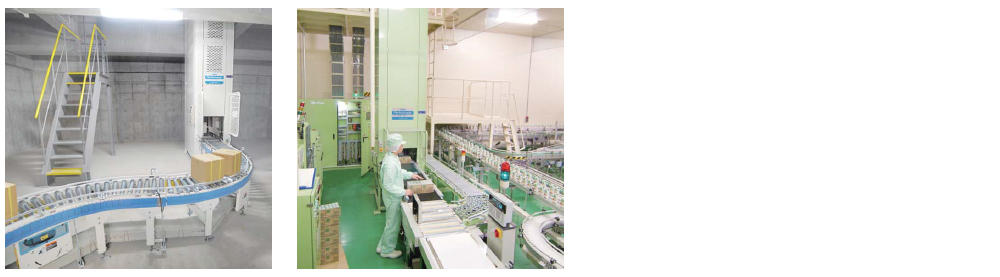

■納入例
