バーチカル装置（垂直搬送機）

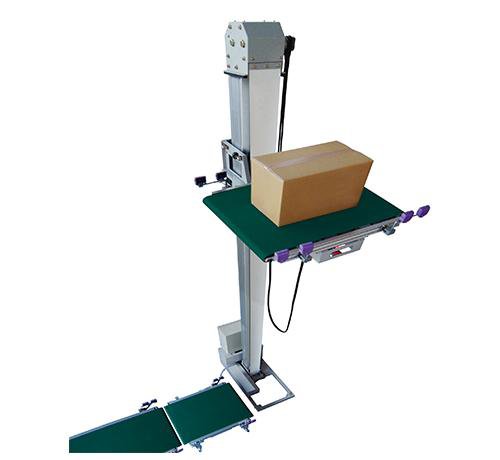

ケースリフタ / LFK
省メンテ・省スペースなケース用リフタ。
仕様
リフタ仕様
単位：mm
| 搬送物寸法（mm） | MAX. 650W×650L×650H MIN. 150W×225L×50H |
|---|---|
| 搬送物質量（mm） |
MAX. 30kg ただし、45m/minを越える場合は「高速仕様時の能力表」を参照 |
| 揚程 | MIN. 500〜MAX. 3500 |
| 昇降速度 | MAX. 45m/min 45〜60m/min（オプション） |
| 昇降用モータ出力 | 750W（ブレーキ付） |
| 電源 | AC200V三相 |
| 主務チェーン | ♯50 無給油チェーン |
| 支柱 | アルミ製 |
| 環境 | 周囲温度0〜40℃（凍結なきこと） 周囲湿度80%以下（結露のないこと） 雰囲気 屋内（腐食性ガス、引火性ガス、粉塵、蒸気、薬品のないこと） |
搬送能力の目安）
搬送条件：揚程2m 昇降速度45m/min コンベヤ長さ650mm コンベヤ速度20.5m/min
搬送能力：約230ケース/時
搭載コンベヤ仕様
単位：mm
| ベルト幅 BW（mm） | 380 | 480 | 580 | 680 |
|---|---|---|---|---|
| 機長 L（mm） | 650 | 750 | 850 | 950 |
| コンベヤ速度 | MAX. 30m/min | |||
| 駆動方式 | DC24V ブラシレスモータローラ（φ57） | |||
高速仕様時の能力表 （昇降速度60m/min・モータ出力0.75kW）
単位：kg/台
| ベルト幅（mm） | コンベヤ機長（mm） | |||
|---|---|---|---|---|
| 650 | 750 | 850 | 950 | |
| 380 | 22.8 | 22.4 | 20.8 | 19.7 |
| 480 | 20.4 | 20.0 | 18.4 | 17.3 |
| 580 | 18.0 | 17.6 | 16.0 | 14.9 |
| 680 | - | 15.2 | 13.6 | 12.5 |
- カウンターウェイトを取付けた場合、上記数値に6kg加算した搬送能力となります。（カウンターウェイトはオプションです）

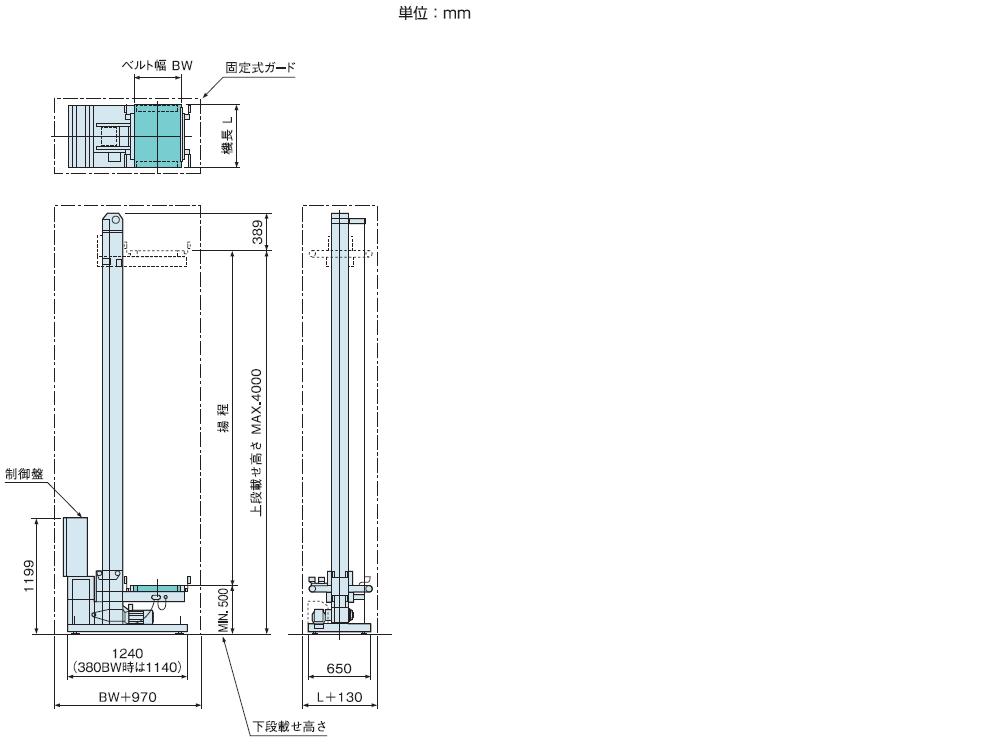

寸法図

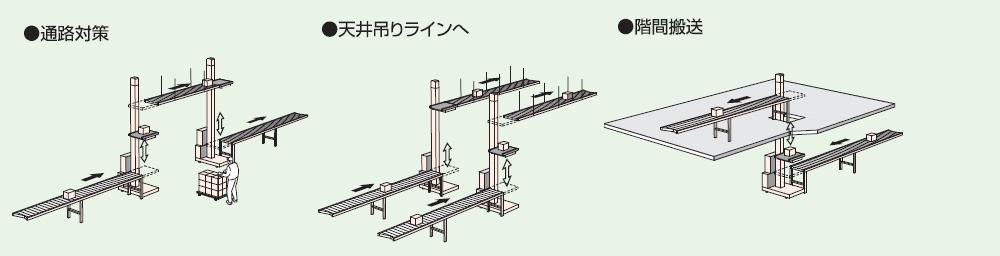

たとえばこんな用途に
