ローラ径φ57

PSS-V

PSS-V

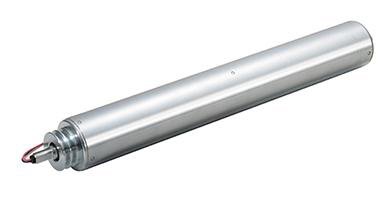

ローラ径φ57 Vプーリ付タイプ

V溝プーリ付の駆動ローラとして、同形状のフリーローラをミシンベルトで連動させます。

製品概要

■ローラ径:φ57mm
■肉厚:t1.5mm
■軸径:φ12mm
■電源:AC200V(三相)
■各種仕様


仕様

型式と仕様
1 PSS-V
-
2 B
-
3 390
-
4 17
-
5 Z 7 5
-
7 NR

※色文字 は準標準です。

1機種 PSS-V(φ57V プーリ付)
3RW呼称ローラ幅(mm) 305 390 490 620 690 790 890 990
FWフレーム内幅(mm) 315 400 500 630 700 800 900 1,000
A寸法(mm) 313 398 498 628 698 798 898 998
L=A-30 ローラ部寸法(mm) 283 368 468 598 668 768 868 968
質量 ※1 (kg/本) 2.3 2.5 2.7 2.9 3.1 3.3 3.5 3.7
ワンタッチ取付機構 ※2 ×
2使用環境と特定機能
(各種仕様)
空白:標準、 B:ブレーキ
4速度記号 4、5、8、10、17、25、30、40
※周速度は下表「特性仕様」をご参照ください。
5
6
電源電源の種類 Z5:200V三相×50/60Hz
※電源電圧は、基準電圧の±5%以内でご使用ください。
電圧×周波数
7ゴムライニング
(各種仕様)
空白:標準(ライニングなし)、
NR:天然ゴム、UR:ウレタンゴム、NB:ニトリルゴム、CR:ネオプレンゴム(クロロプレンゴム)
※ライニングの標準厚みは3mmです。
  1. B:ブレーキ仕様の質量は、上記質量+0.8kgになります。
  2. 速度記号および各種仕様によってはワンタッチ取付機構がないものもあります。下表の「最小寸法(各種仕様)」をご参照ください。
  • 1.リード線の出口はVプーリ側になります。また、RW呼称ローラ幅に対し、Vプーリの幅だけローラ部が短くなります。
    2.インバータ変速は周波数(20〜80Hz)の範囲で対応可能です。但し、出力トルクが低下します。
     その他条件がありますので「インバータ使用時の制限」「インバータ特性」をご参照ください。
    3.異電圧は弊社営業部までご相談ください(但し、380V以上は対応できません)。

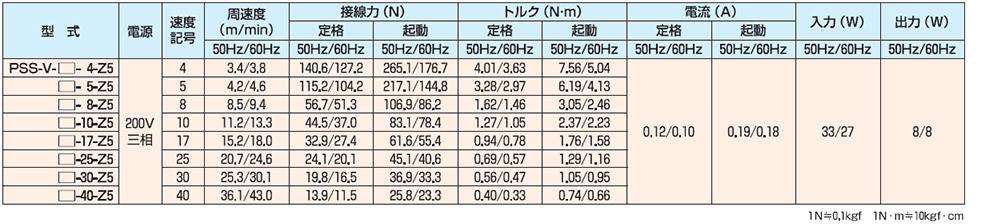

特性仕様

※周速度の表示値は定格電流時のものです。周速度は搬送物の材質や質量により変動します。「搬送速度変動」をご参照ください。
※B:ブレーキ仕様のブレーキ消費電力・電流およびブレーキトルクは下表をご参照ください。
※上記以外の速度は弊社営業部までお問い合わせください。

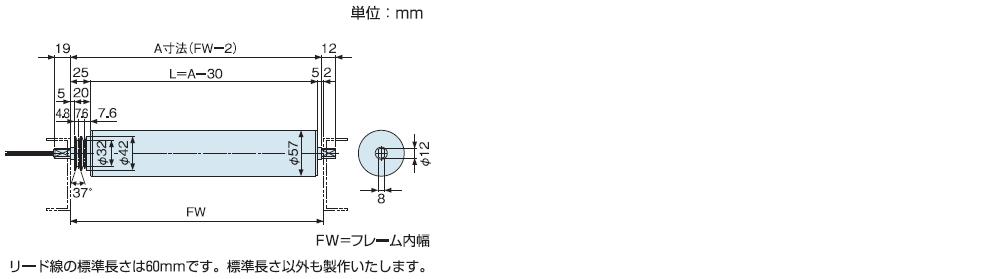

寸法図

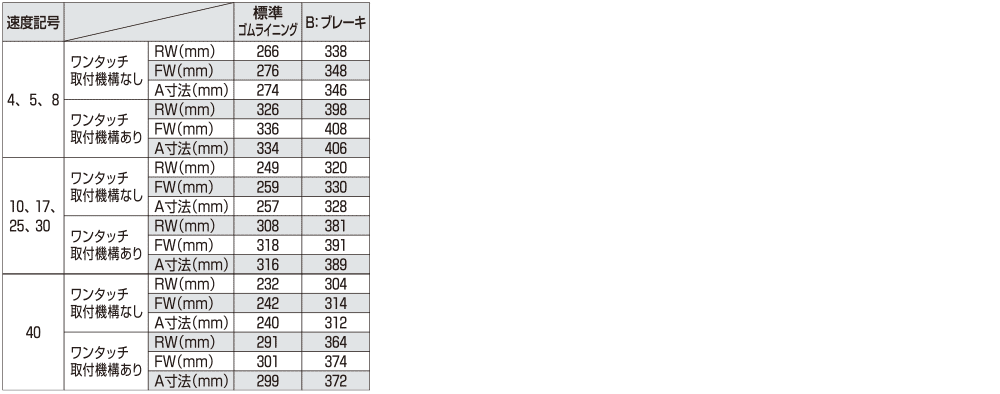

最小寸法(各種仕様)


  • ワンタッチ取付機構なしは固定軸になりますので、ローラを取り付けするフレームは軸落とし込み構造にしてください。

ブレーキ消費電力・電流・ブレーキトルク(ブレーキ仕様)


  • 上記消費電力(W)、電流(A)数値をモータローラ本体「特性仕様」の入力電力(W)、定格電流(A)数値に各々加算してください。
