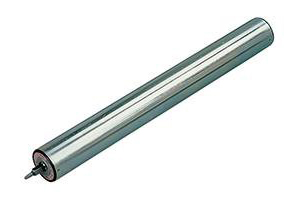

ローラ径φ57 スタンダードタイプ

SR型フリーローラと同径(φ57)で、互換性のある汎用タイプのモータローラです。ローラ幅、速度など幅広い仕様を取り揃え、連続運転、間欠運転などさまざまな使用条件に対応します。

製品概要

■ローラ径:φ57mm
■肉厚:t1.5mm
■軸径:φ12mm
■電源:AC200V(三相)、AC100V(単相)
■各種仕様


仕様

型式と仕様
1 PSS
-
2 D
-
3 390
-
4 15
-
5 Z 7 5
-
7 NR

※色文字 は準標準です。

1 機種 PSS(φ57 スタンダード)
3 RW呼称ローラ幅(mm) 240 300 305 390 400 490 500 600 620 690 700 790 800 890 900 990 1,000
FWフレーム内幅(mm) 250 310 315 400 410 500 510 610 630 700 710 800 810 900 910 1,000 1,010
A寸法(mm) 248 308 313 398 408 498 508 608 628 698 708 798 808 898 908 998 1,008
質量 ※1 (kg/本) 1.9 2.0 2.0 2.2 2.2 2.4 2.4 2.8 2.8 2.9 2.9 3.0 3.0 3.1 3.1 3.3 3.3
ワンタッチ取付機構 ※2 ×
2 使用環境と特定機能
(各種仕様)
空白:標準、
D:防塵(IP50)、I:防滴(IP55)、J:防水(IP65)、B:ブレーキ、DB:防塵+ブレーキ、IB:防滴+ブレーキ、JB:防水+ブレーキ
4 速度記号 ※3 4、8、10、15、20、30、40
※周速度は下表「特性仕様」をご参照ください。
5
6
電源 電源の種類 Z5:200V三相×50/60Hz、X1:100V単相×50/60Hz
※電源電圧は、基準電圧の±10%以内でご使用ください。
電圧×周波数
7 ゴムライニング
(各種仕様)
空白:標準(ライニングなし)、
NR:天然ゴム、UR:ウレタンゴム、NB:ニトリルゴム、CR:ネオプレンゴム(クロロプレンゴム)
※ライニングの標準厚みは3mmです。
  1. B:ブレーキ仕様の質量は、上記質量+0.5kgになります。
  2. 各種仕様によってはワンタッチ取付機構がないものもあります。下表の「最小寸法(各種仕様)」をご参照ください。
  3. I:防滴仕様、J:防水仕様、IB:防滴+ブレーキ仕様、JB:防水+ブレーキ仕様はシール抵抗でトルクが低下するため、速度記号に制限があります。下表の「速度制限(防滴仕様・防水仕様)」をご参照ください。
  • 1.インバータ変速は周波数(30〜90Hz)の範囲で対応可能です。但し、出力トルクが低下します。その他条件がありますので、「インバータ使用時の制限」 「インバータ特性」をご参照ください。
    2.異電圧は弊社営業部までご相談ください(但し、380V以上は対応できません)。

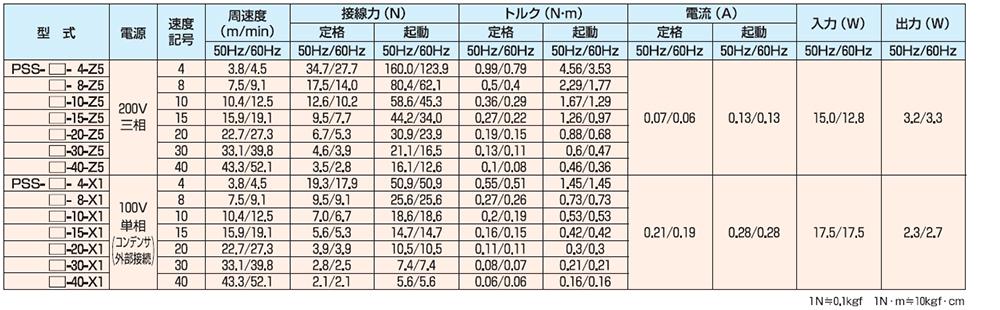

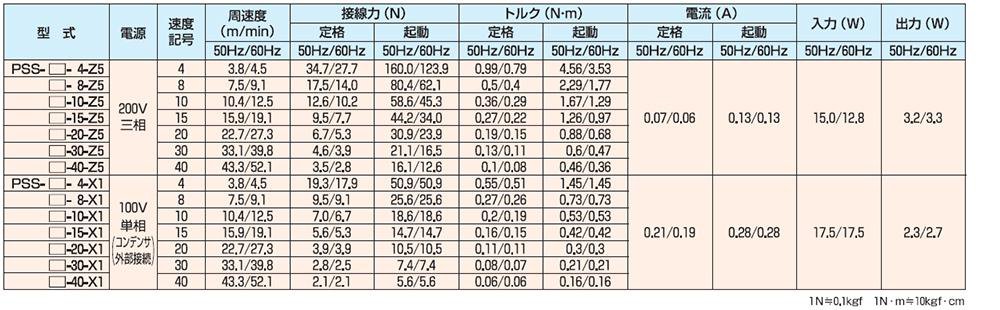

特性仕様

※周速度の表示値は定格電流時のものです。周速度は搬送物の材質や質量により変動します。「搬送速度変動」をご参照ください。
※B:ブレーキ仕様のブレーキ消費電力・電流およびブレーキトルクは下表をご参照ください。
※上記以外の速度は弊社営業部までお問い合わせください。

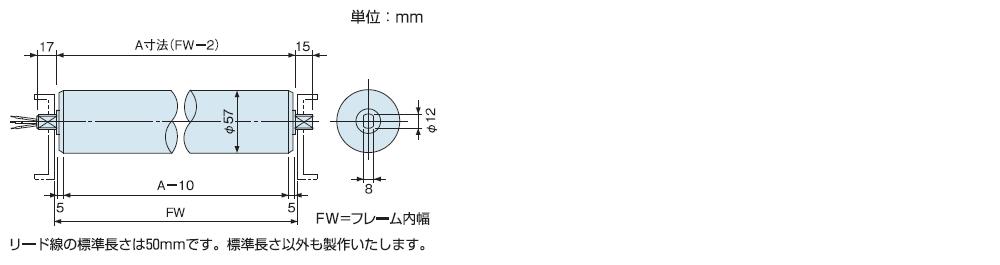

寸法図

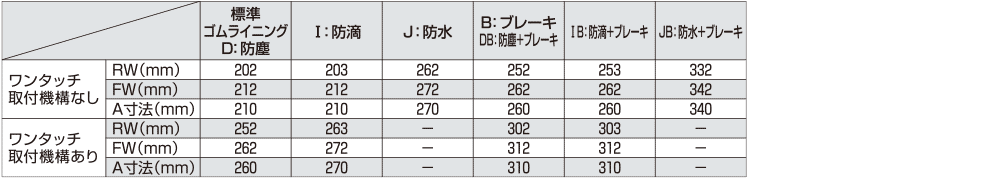

最小寸法(各種仕様)


  • ワンタッチ取付機構なしは固定軸になりますので、ローラを取り付けするフレームは軸落とし込み構造にしてください。

ブレーキ消費電力・電流・ブレーキトルク(ブレーキ仕様)


  • 上記消費電力(W)、電流(A)数値をモータローラ本体「特性仕様」の入力電力(W)、定格電流(A)数値に各々加算してください。


速度制限(防滴仕様・防水仕様)
