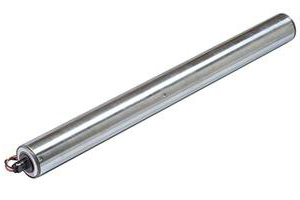

ローラ径φ38
製品概要
■ローラ径：φ38mm
■肉厚：t1.2mm
■軸径：φ12mm
■電源：AC200V（三相）、AC100V（単相）
■各種仕様
仕様
|
- |
|
- |
|
- |
|
- |
|
- |
|
※色文字 は準標準です。
 |
機種 | PSQ（φ38 スタンダード） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
 |
RW呼称ローラ幅（mm） | 240 | 300 | 305 | 390 | 400 | 490 | 500 | 600 | |
| FWフレーム内幅（mm） | 250 | 310 | 315 | 400 | 410 | 500 | 510 | 610 | ||
| A寸法（mm） | 248 | 308 | 313 | 398 | 408 | 498 | 508 | 608 | ||
| 質量 ※1 （kg/本） | 1.0 | 1.1 | 1.1 | 1.2 | 1.2 | 1.3 | 1.3 | 1.4 | ||
| ワンタッチ取付機構 ※2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
 |
使用環境と特定機能 （各種仕様） |
空白：標準、 I：防滴（IＰ55）、J：防水（IＰ65）、B：ブレーキ、IB：防滴＋ブレーキ |
||||||||
 |
速度記号 ※3 | 5、8、10、15、20、30 ※周速度は下表「特性仕様」をご参照ください。 |
||||||||
  |
電源 | 電源の種類 | Z5：200V三相×50/60Hz、X1：100V単相×50/60Hz ※電源電圧は、基準電圧の±10％以内でご使用ください。 |
|||||||
| 電圧×周波数 | ||||||||||
 |
ゴムライニング （各種仕様） |
空白：標準（ライニングなし）、 NR：天然ゴム、UR：ウレタンゴム、NB：ニトリルゴム、CR：ネオプレンゴム（クロロプレンゴム） ※ライニングの標準厚みは3mmです。 |
||||||||
- B：ブレーキ仕様の質量は、上記質量＋0.2kgになります。
- 各種仕様によってはワンタッチ取付機構がないものもあります。下表の「最小寸法（各種仕様）」をご参照ください。
- I：防滴仕様、J：防水仕様、IB：防滴＋ブレーキ仕様はシール抵抗でトルクが低下するため、速度記号に制限があります。下表の「速度制限（防滴仕様・防水仕様）」をご参照ください。
- 1.インバータ変速は搬送トルクの低下や不安定動作のため、対応できません。
2.異電圧は弊社営業部までご相談ください（但し、380V以上は対応できません）。

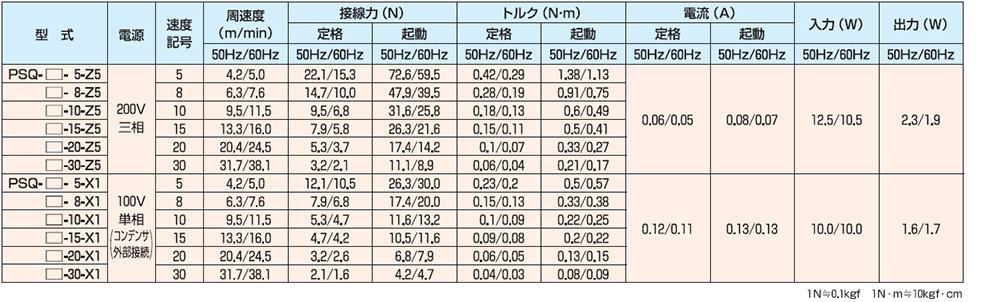

特性仕様
※周速度の表示値は定格電流時のものです。周速度は搬送物の材質や質量により変動します。「搬送速度変動」をご参照ください。
※B:ブレーキ仕様のブレーキ消費電力・電流およびブレーキトルクは下表をご参照ください。

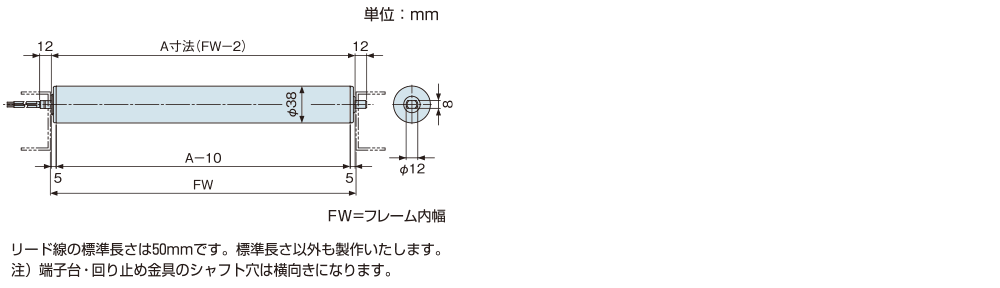

寸法図

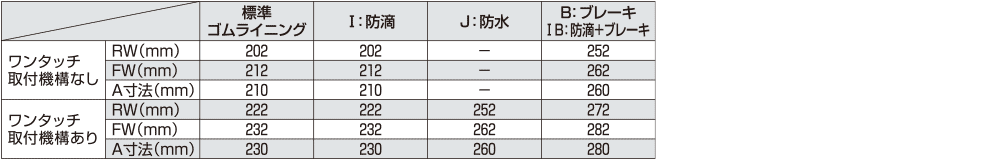

最小寸法（各種仕様）
- ワンタッチ取付機構なしは固定軸になりますので、ローラを取り付けするフレームは軸落とし込み構造にしてください。
ブレーキ消費電力・電流・ブレーキトルク（ブレーキ仕様）
- 上記消費電力(W)、電流(A)数値をモータローラ本体「特性仕様」の入力電力(W)、定格電流(A)数値に各々加算してください。
速度制限（防滴仕様・防水仕様）
