ローラ径φ42.7

PCP

PCP

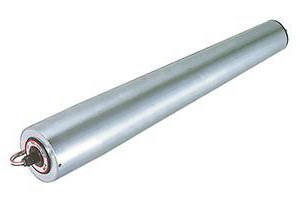

R500用 ローラ径φ42.7 テーパタイプ

搬送物をスムーズにカーブさせるためローラをテーパにしたタイプです。カーブ半径はR500です。

製品概要

■ローラ径:内側径φ42.7mm
■肉厚:t1.6mm
■軸径:φ12mm
■電源:AC200V(三相)、AC100V(単相)
■各種仕様


仕様

型式と仕様
1 PCP
-
2 D
-
3 390
-
4 12
-
5 Z 7 5
-
7 NR

※色文字 は準標準です。

1 機種 PCP(φ42.7 R500 テーパローラ)
3 RW呼称ローラ幅(mm) 305 390 490 620
FWフレーム内幅(mm) 315 400 500 630
A寸法(mm) 313 398 498 628
質量 (kg/本) 2.1 2.3 3.2 4.2
ワンタッチ取付機構
2 使用環境と特定機能
(各種仕様)
空白:標準、 D:防塵(IP50)
4 速度記号 6、8、12、18、26、37
※周速度は下表「特性仕様」をご参照ください。
5
6
電源 電源の種類 Z5:200V三相×50/60Hz、X1:100V単相×50/60Hz
※電源電圧は、基準電圧の±10%以内でご使用ください。
電圧×周波数
7 ゴムライニング
(各種仕様)
空白:標準(ライニングなし)、
NR:天然ゴム、UR:ウレタンゴム、NB:ニトリルゴム、CR:ネオプレンゴム(クロロプレンゴム)
※ライニングの標準厚みは3mmです。
  • 1.インバータ変速は620RW以上、周波数(30〜90Hz)の範囲で対応可能です。但し、出力トルクが低下します。
     その他条件がありますので、「インバータ使用時の制限」「インバータ特性」をご参照ください。
    2.異電圧は弊社営業部までご相談ください(但し、380V以上は対応できません)。

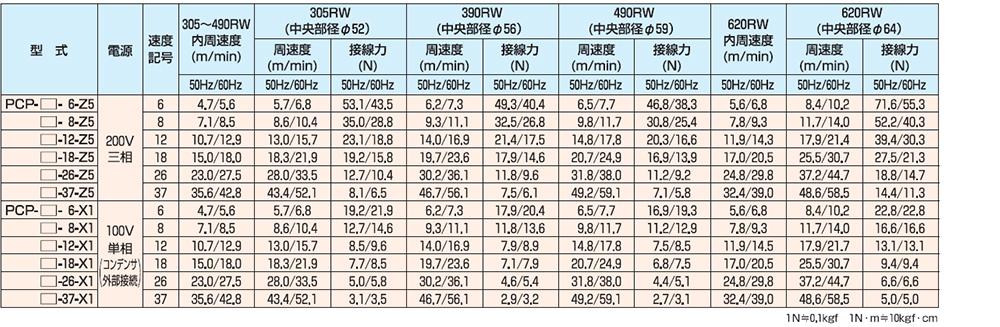

特性仕様(周速度・接線力)

※周速度の表示値は定格電流時のものです。周速度は搬送物の材質や質量により変動します。「搬送速度変動」をご参照ください。

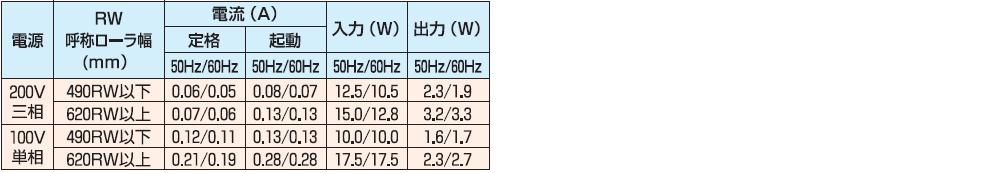

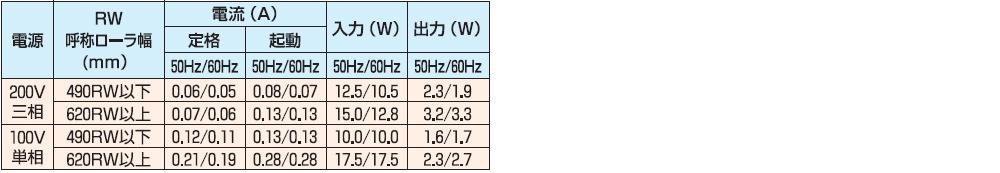

特性仕様(電流・電力)

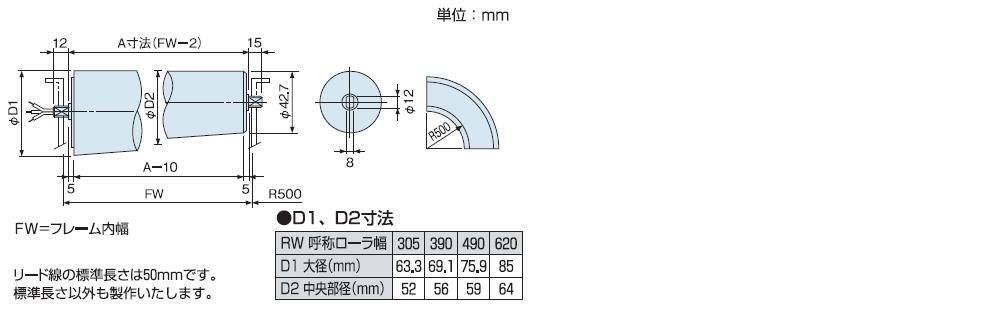

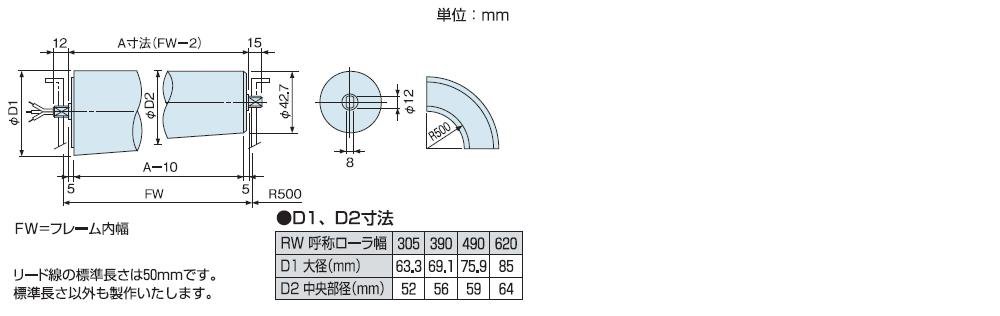

寸法図

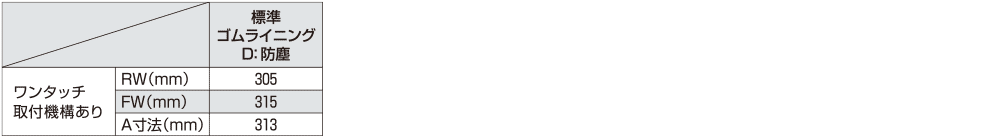

最小寸法(各種仕様)
