ローラ径φ57

PAS

PAS

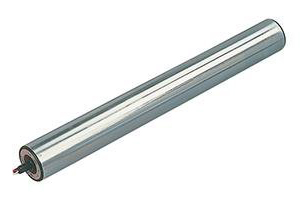

ローラ径φ57 アキュムタイプ

ハイインピーダンス、低電流型のモータを内蔵し、ロック(拘束)電流をPSSの負荷電流と同程度におさえているため、通電したまま長時間拘束するアキュムラインに最適です。

製品概要

■ローラ径:φ57mm
■肉厚:t1.5mm
■軸径:φ12mm
■電源:AC200V(三相)
■各種仕様


仕様

型式と仕様
1 PAS
-
2 D
-
3 390
-
4 15
-
5 Z 7 5
-
7 NR

※色文字 は準標準です。

1機種 PAS(φ57 アキュム)
3RW呼称ローラ幅(mm) 240 300 305 390 400 490 500 600 620 690 700 790 800 890 900 990 1,000
FWフレーム内幅(mm) 250 310 315 400 410 500 510 610 630 700 710 800 810 900 910 1,000 1,010
A寸法(mm) 248 308 313 398 408 498 508 608 628 698 708 798 808 898 908 998 1,008
質量 (kg/本) 1.9 2.0 2.0 2.2 2.2 2.4 2.4 2.8 2.8 2.9 2.9 3.0 3.0 3.1 3.1 3.3 3.3
ワンタッチ取付機構 ※1 ×
2使用環境と特定機能
(各種仕様)
空白:標準、
D:防塵(IP50)、I:防滴(IP55)、J:防水(IP65)
4速度記号 ※2 4、8、10、15、20
※周速度は下表「特性仕様」をご参照ください。
5
6
電源電源の種類 Z5:200V三相×50/60Hz
※電源電圧は、基準電圧の±10%以内でご使用ください。
電圧×周波数
7ゴムライニング
(各種仕様)
空白:標準(ライニングなし)、
NR:天然ゴム、UR:ウレタンゴム、NB:ニトリルゴム、CR:ネオプレンゴム(クロロプレンゴム)
※ライニングの標準厚みは3mmです。
  1. 各種仕様によってはワンタッチ取付機構がないものもあります。下表の「最小寸法(各種仕様)」をご参照ください。
  2. I:防滴仕様、J:防水仕様はシール抵抗でトルクが低下するため、速度記号に制限があります。下表の「速度制限(防滴仕様・防水仕様)」をご参照ください。
  • 1.拘束しても焼損しにくいモータで、連続運転・間欠運転にも使用でき、タクトタイムに制限はありません。
     但し、起動トルク・接線力はスタンダードタイプに比べ小さくなります。
    2.インバータ変速は搬送トルクの低下や不安定動作のため、対応できません。
    3.異電圧は弊社営業部までご相談ください(但し、380V以上は対応できません)。

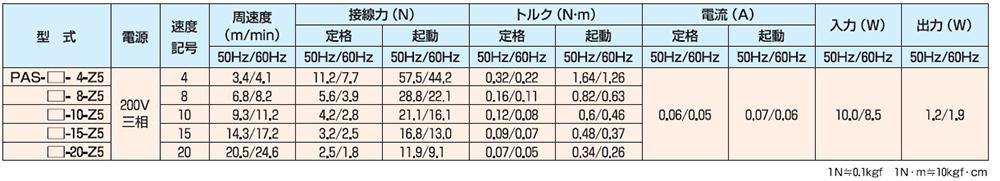

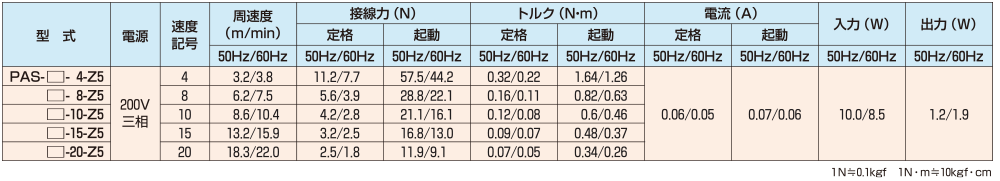

特性仕様

※周速度の表示値は定格電流時のものです。周速度は搬送物の材質や質量により変動します。「搬送速度変動」をご参照ください。
※上記以外の速度は弊社営業部までお問い合わせください。

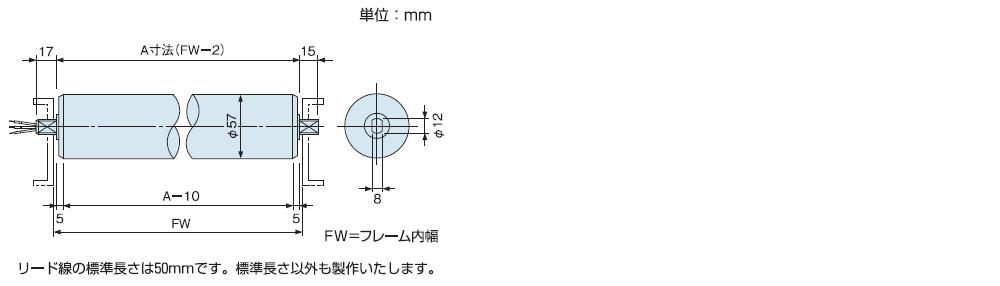

寸法図

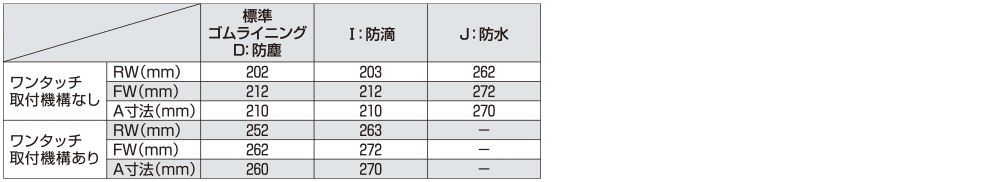

最小寸法(各種仕様)


  • ワンタッチ取付機構なしは固定軸になりますので、ローラを取り付けするフレームは軸落とし込み構造にしてください。

速度制限(防滴仕様・防水仕様)
