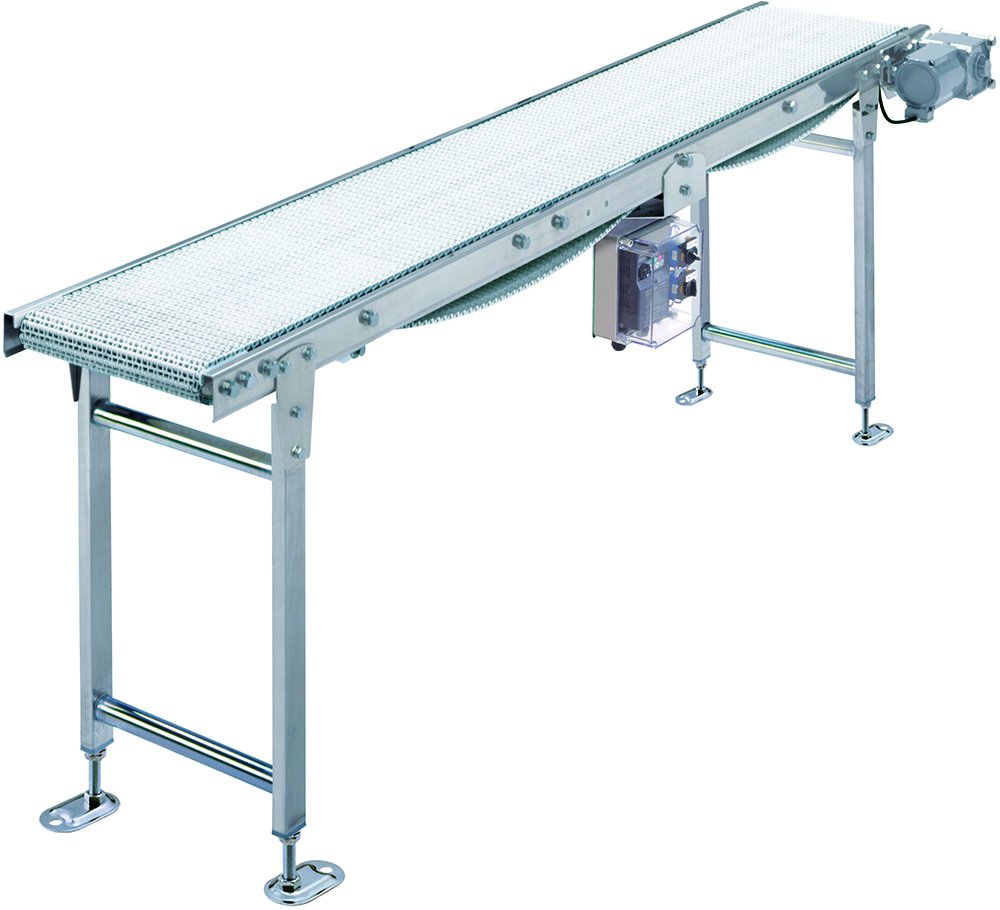

プラスチックベルトコンベヤ

JQL

JQL

ストレートタイプ(軽荷重用)

軽荷重用の汎用コンベヤです。

  • 搬送能力・15kg/台
  • SUSフレーム高さ・60mm
  • ヘッドドライブ
  • インバータ変速
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 JQL 2 40 3 H 4 R 5 900 6 F32 7 R 8 20 9 Z

※色文字 は準標準です。

1機種記号 JQL(ヘッドドライブ ストレート)
2呼称幅 20 30 40 50 60
BW 実ベルト幅(mm) 203 305 406 508 610
FW フレーム幅(mm) 260 360 460 560 660
5機長(cm) MIN.80〜MAX.900
3駆動部タイプ H:横出し(中空軸)
4駆動部の取付方向 R:搬送方向右側 L:搬送方向左側
6速度記号 「コンベヤ速度表」をご参照ください
7コントローラの取付方向 R:搬送方向右側 L:搬送方向左側
8モータ出力N:定速 09:90W 20:200W ※モータはIP65防水モータ。
F:インバータ変速
9入力電源 X:100V単相 Y:200V単相 Z:200V三相
※モータ出力が変速90W仕様の場合のみ準標準で対応。
標準ベルト ♯1100フラッシュグリッド
搬送能力 ※1 MAX.15kg/㎡
  1. ベルト幅、機長、搬送物質量等の諸条件で、搬送能力は変化します。
  • 標準仕様以外のものも制作いたしますのでご相談ください。

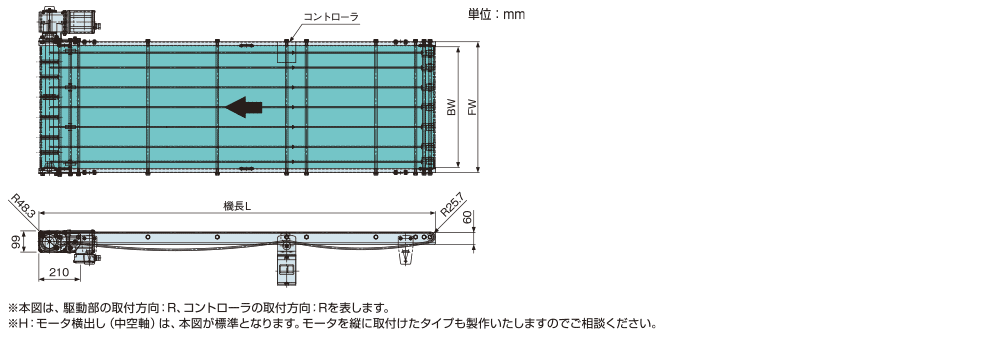

寸法図

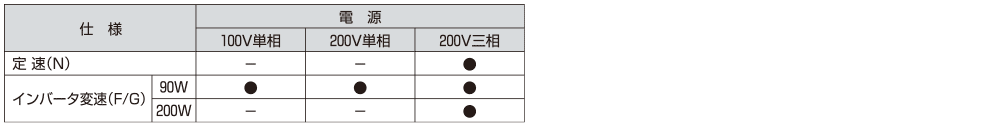

電源とモータ出力の関係

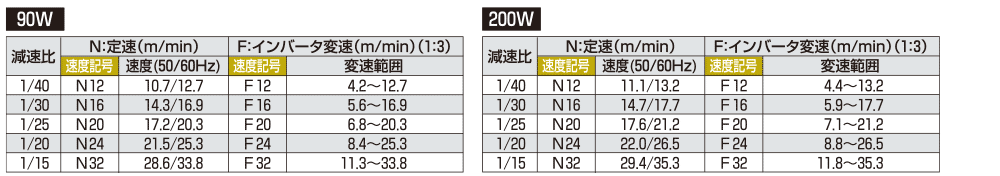

コンベヤ速度

注)速度は、負荷により±10%程度変動します。
