プラスチックベルトコンベヤ

JQJ

JQJ

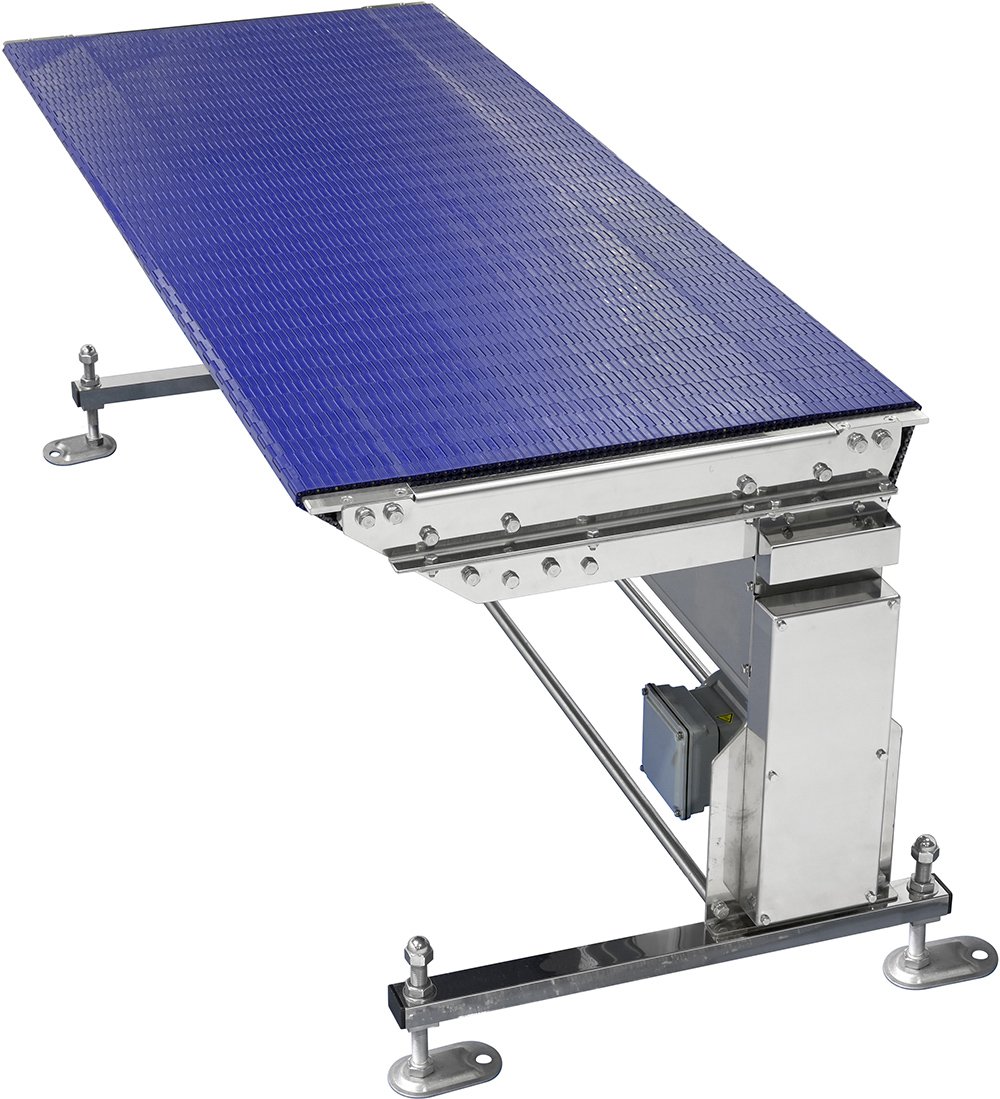

幅広短機長ナイフエッジタイプ

多列搬送の切り離し・払い出しに最適。
先端R9mmで乗り移りもスムーズ。

  • 防水モータ
  • 搬送質量
  • 搬送質量
  • ヘッドドライブ
  • インバータ変速
  • CADダウンロード

各種アイコンについて

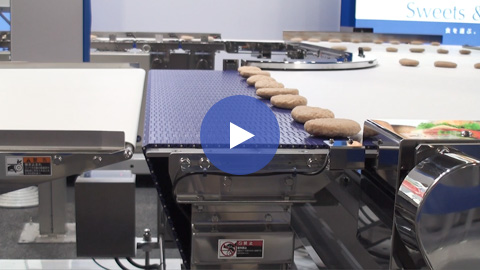

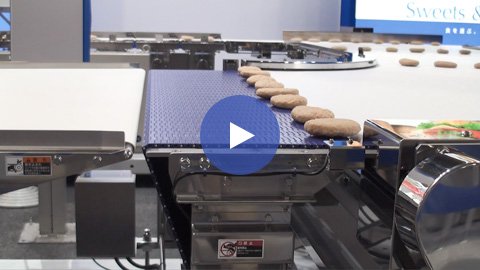

JQJ紹介動画

仕様

型式例
1 JQJ 2 140 3 D 4 R 5 60 6 16 7 L 8 20 9 Z
1機種記号 JQJ(ヘッドドライブ 幅広 短期長 両側ナイフエッジ)
2呼称幅 20 30 40 50 60 70 80 90 100 110 120 130 140
BW 実ベルト幅(mm) 203 305 406 508 610 711 813 914 1,016 1,118 1,219 1,321 1,422
FW フレーム幅(mm) 280 380 480 580 680 780 880 980 1,080 1,180 1,280 1,380 1,480
5機長(cm) MIN.20~MAX.100
ナイフエッジ径(mm) R3(ベルト外径R9)
3駆動部タイプ D:下付き(平行軸)
4駆動部の取付方向 R:搬送方向右側 L:搬送方向左側
6速度記号 「コンベヤ速度表」をご参照ください
7コントローラの取付方向 ※1 R:搬送方向右側 L:搬送方向左側
8モータ出力09:90W 20:200W (F:インバータ変速のみ。「F」は三菱製を表します。)
※ モータはIP65防水モータ
9入力電源 X:100V単相 Y:200V単相 Z:200V三相
標準ベルト フラットトップ
搬送能力 ※2 モータ出力90W:MAX.8kg/台 モータ出力200W:MAX.15kg/台
  1. 機長65cm未満の場合、駆動部の取付方向と反対側に取付けとなります。
  2. ベルト幅、機長、搬送物質量等の諸条件で、搬送能力は変化します。
  • 標準仕様以外のものも制作いたしますのでご相談ください。

標準仕様の電源対応表

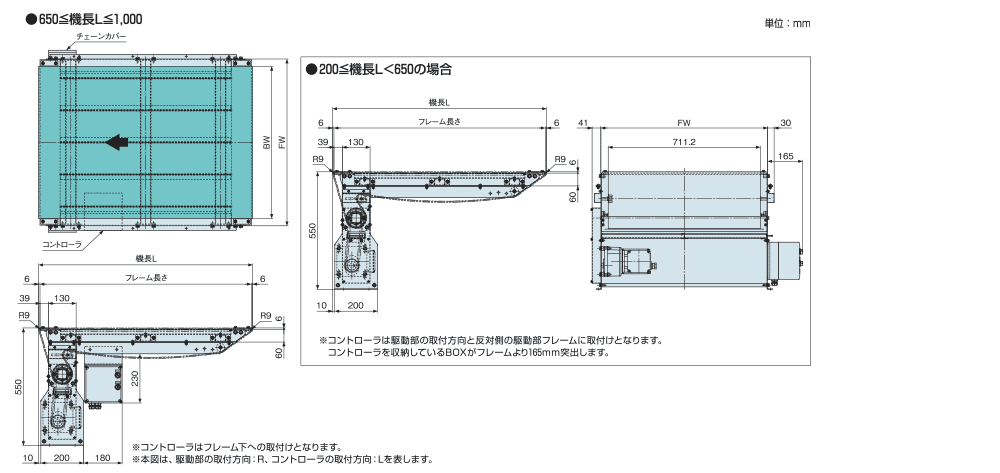

寸法図


モータ出力標準設定一覧表

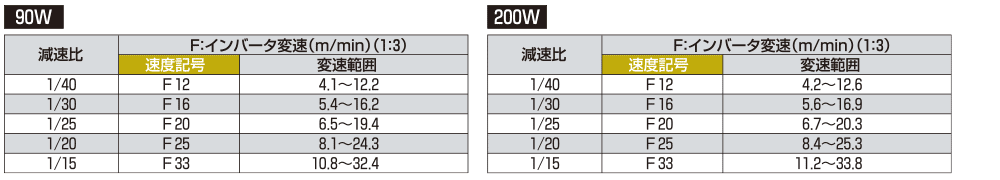

コンベヤ速度表


  • 1.速度は、負荷により±10%程度変動します。
    2.「F」は三菱製を表します。
