プラスチックベルトコンベヤ

JPN

JPN

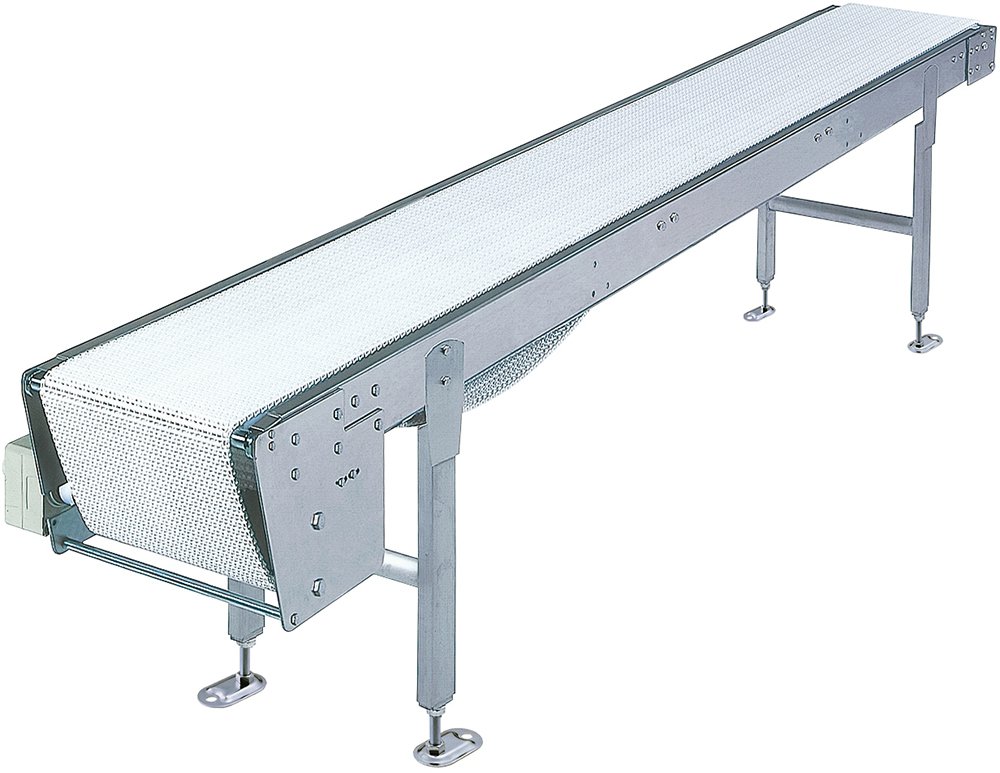

ホイールエッジタイプ(中荷重用)

両エンド部をR25.7mmにした乗り移り用コンベヤです。

  • 搬送能力・25kg/台
  • SUSフレーム高さ・125mm
  • ヘッドドライブ
  • インバータ変速
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 JPN 2 40 3 H 4 R 5 600 6 F32 7 R 8 20 9 Z
1機種記号 JPN(ヘッドドライブ ストレート)
2呼称幅 20 30 40 50 60
BW 実ベルト幅(mm) 203 304 406 507 583
FW フレーム幅(mm) 275 375 475 575 675
5機長(cm) MIN.90〜MAX.600
3駆動部タイプ H:横出し(中空軸)
4駆動部の取付方向 R:搬送方向右側 L:搬送方向左側
6速度記号 「コンベヤ速度表」をご参照ください
7コントローラの取付方向 R:搬送方向右側 L:搬送方向左側
8モータ出力N:定速 10:100W 20:200W ※モータはIP65防水モータ。
F:インバータ変速
9入力電源 Z:三相200V
標準ベルト ♯1100フラッシュグリッド
搬送能力 ※1 MAX.25kg/㎡
  1. ベルト幅、機長、搬送物質量等の諸条件で、搬送能力は変化します。
  • 標準仕様以外のものも制作いたしますのでご相談ください。

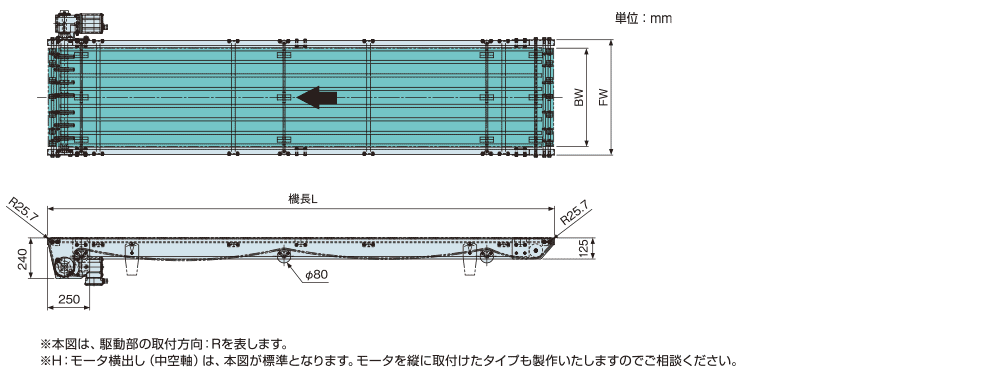

寸法図

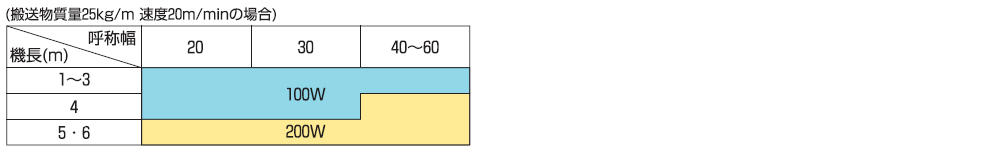

モータ出力標準設定一覧表

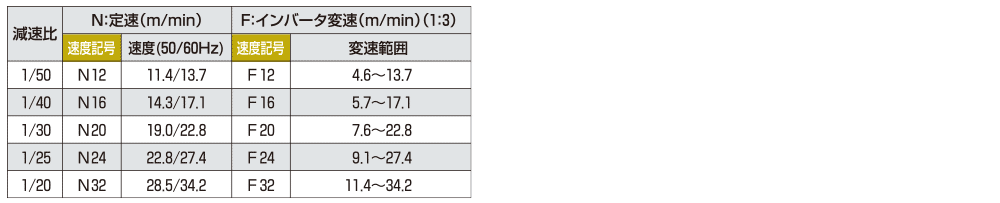

コンベヤ速度表

注)速度は負荷により±10%程度変動します。
