プラスチックベルトコンベヤ

JPL

JPL

ストレートタイプ(中荷重用)

用途に合わせていろんなベルトが選定できる中荷重用のストレートコンベヤです。

  • 防水モータ
  • 搬送能力目安・25kg/m
  • SUSフレーム高さ
  • ヘッドドライブ
  • インバータ変速
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 JPL 2 40 3 H 4 R 5 900 6 F32 7 R 8 20 9 Z
1 機種記号 JPL(ヘッドドライブ ストレート)
2 呼称幅 20 30 40 50 60
BW 実ベルト幅(mm) 203 304 406 499 600
FW フレーム幅(mm) 275 375 475 575 675
5 機長(cm) MIN.90〜MAX.900
3 駆動部タイプ H:横出し(中空軸)
4 駆動部の取付方向 R:搬送方向右側 L:搬送方向左側
6 速度記号 「コンベヤ速度表」をご参照ください
7 コントローラの取付方向 R:搬送方向右側 L:搬送方向左側
8 モータ出力 N:定速 10:100W 20:200W 40:400W ※モータはIP65防水モータ。
F:インバータ変速
9 入力電源 Z:三相200V
標準ベルト ♯900フラッシュグリッド
搬送質量 ※1 MAX.25kg/㎡
  1. ベルト幅、機長、搬送物質量等の諸条件で、搬送質量は変化します。
  • 標準仕様以外のものも制作いたしますのでご相談ください。

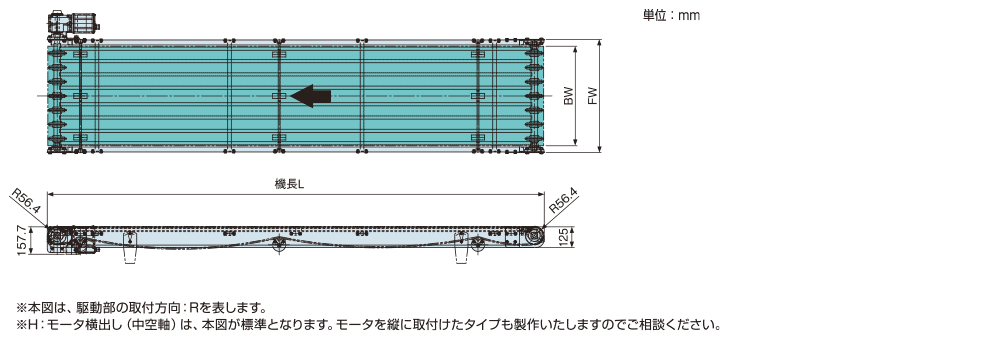

寸法図

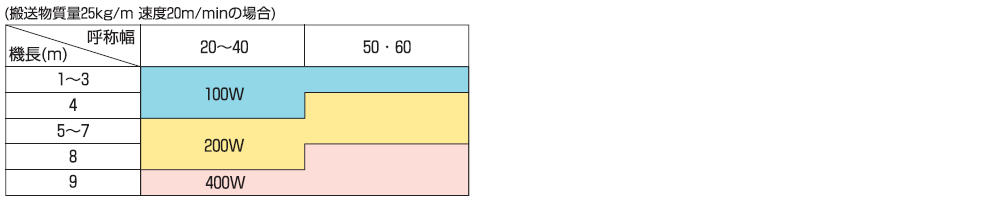

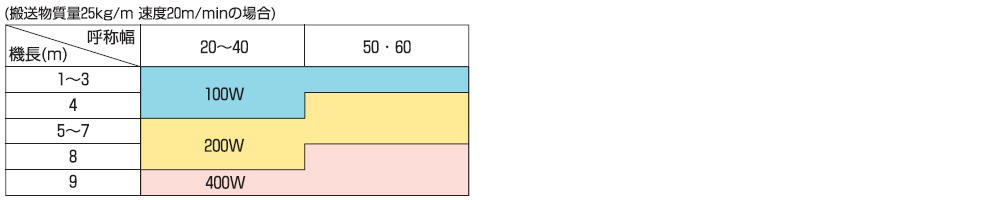

モータ出力標準設定一覧表

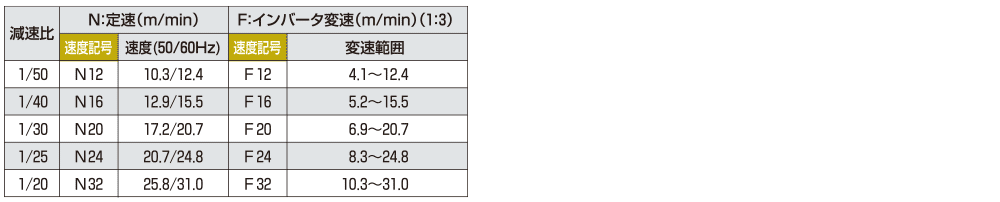

コンベヤ速度表

jpl04.gif注)速度は、負荷により±10%程度変動します。
