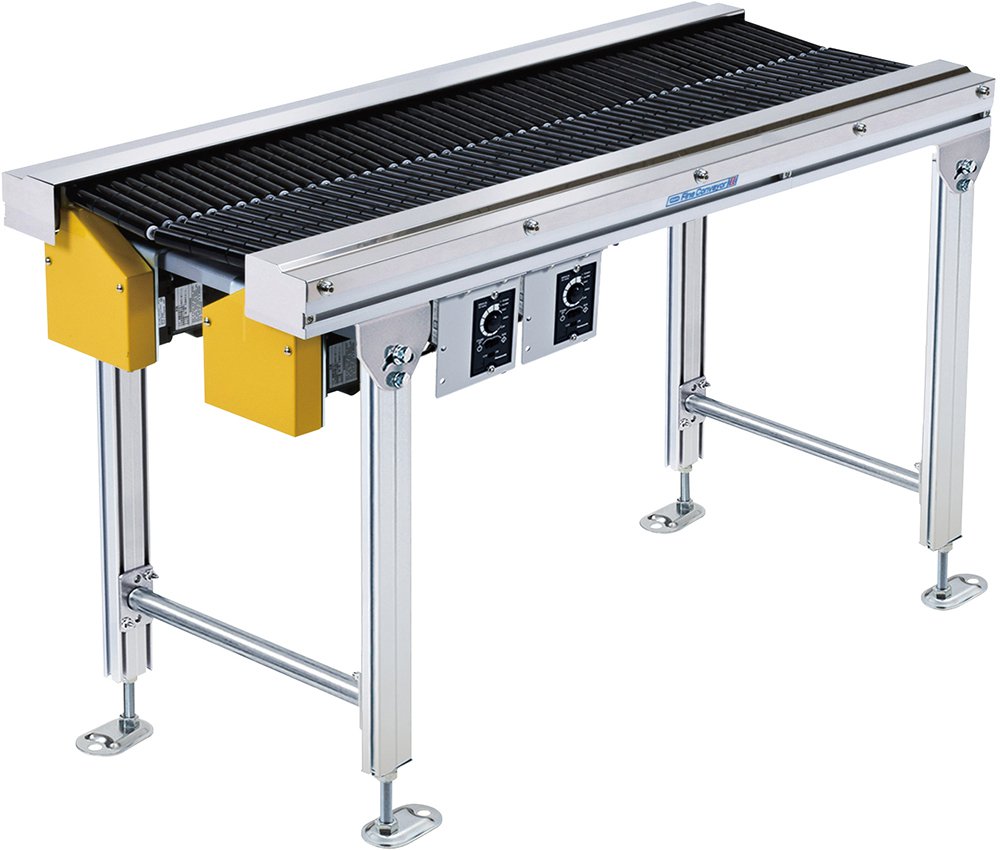

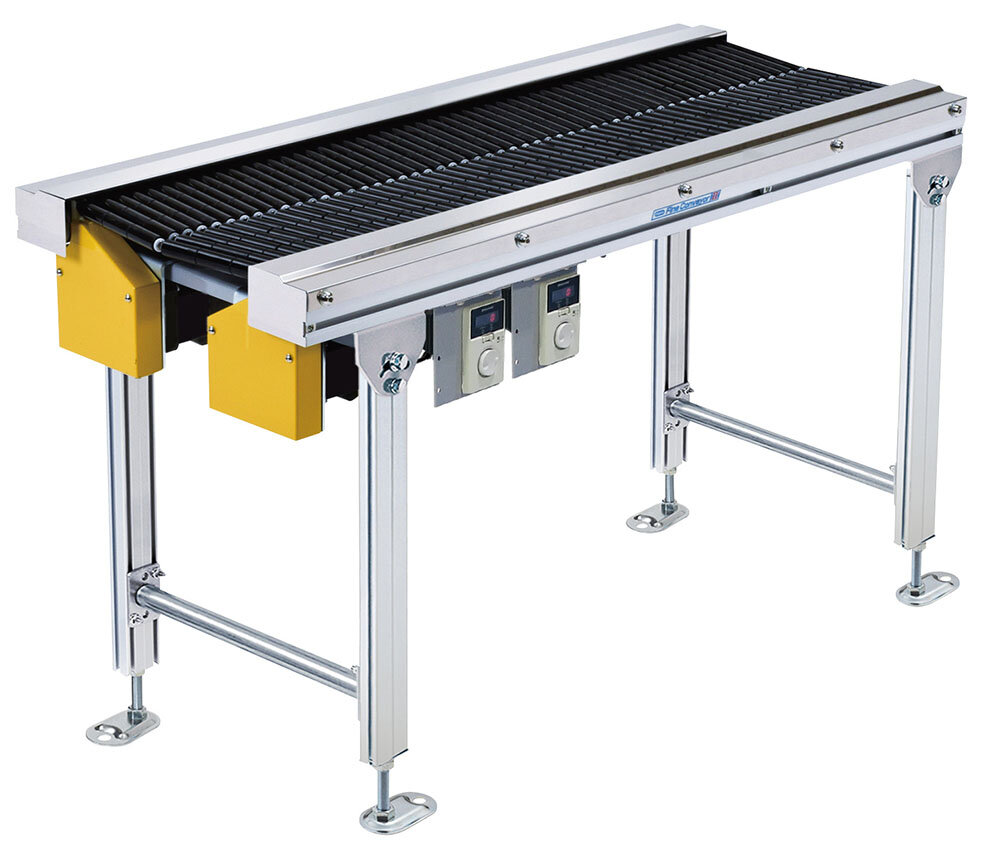

マグネット駆動コンベヤ

MFVS

MFVS

センタリングタイプ(樹脂ローラ)

搬送物を中央部に寄せるアルミフレーム製のセンタリングコンベヤ

  • フレーム高さ・2溝/60mm
  • フレーム強度・20kg/m
  • マグネット駆動
  • センタドライブ
  • RoHS対応品
  • ブラシレスモータ変速
  • インバータ

各種アイコンについて

仕様

型式例
1 MFVS 2 20 3 D 4 B 5 204.2 6 B15 7 R 8 05 9 X

※色文字 は準標準です。

1機種記号 MFVS(センタリングタイプ 樹脂ローラ)
2呼称幅 20 30
RW 実ローラ幅(mm)※1 204(102RW×2) 304(152RW×2)
FW フレーム幅(mm) 380 480
5L 機長(cm) 基準機長104.2(呼称幅20)、144.2(呼称幅30)
※MAX.304.2まで製作可能です。
キャリヤローラ径 φ18
ローラピッチ(mm) 20
ローラ材質 ※2 MFVD:ステンレス MFVS:黒色樹脂
3駆動部タイプ D:下付き
4駆動シャフト方向 ※3 B:両側
6速度記号 「速度記号/ コンベヤ速度表」をご参照ください
7コントローラの取付方向 ※3 R:右側 L:左側
8モータ出力N:定速 02:25W 04:40W 06:60W 09:90W
B:ブラシレス変速 05:50W 09:90W
F/G:インバータ変速※4 02:25W 04:40W 06:60W 09:90W
モータ台数 2台
9入力電源 X:100V単相 Y:200V単相  Z:200V三相
  1. 有効幅は標準図でご確認ください。
  2. 白色樹脂ローラもご用意しています。(オプション)
  3. 「駆動シャフト方向/ コントローラ取付方向」をご参照ください。
  4. 「F」は三菱製、「G」は東芝製を表します。
  • 脱調した状態で使用しないでください。
  • 粉塵のある環境、もしくは水、油などが付着する環境で使用しないでください。
  • オーバーハングでの搬送はできません。
  • ペースメーカーや医療機器をご使用の方は、影響を受ける恐れがありますのでマグネット部には近づかないでください。

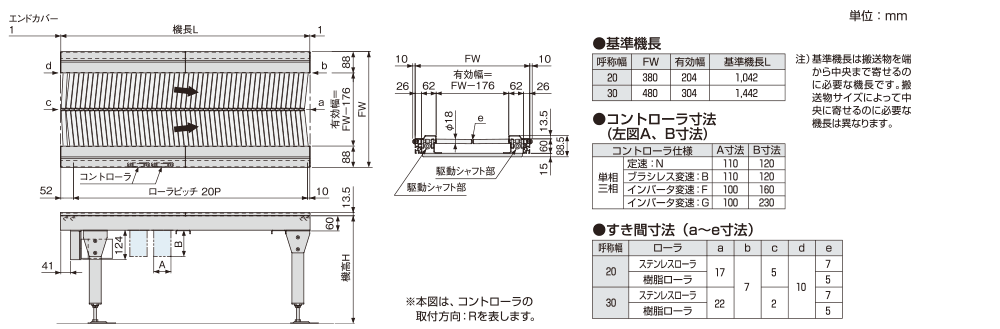

寸法図

mfvs02.gif 注)フレーム断面はこちらをご参照ください。

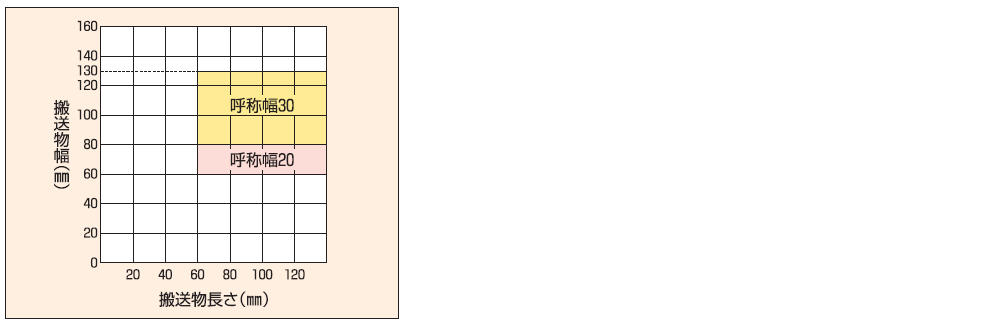

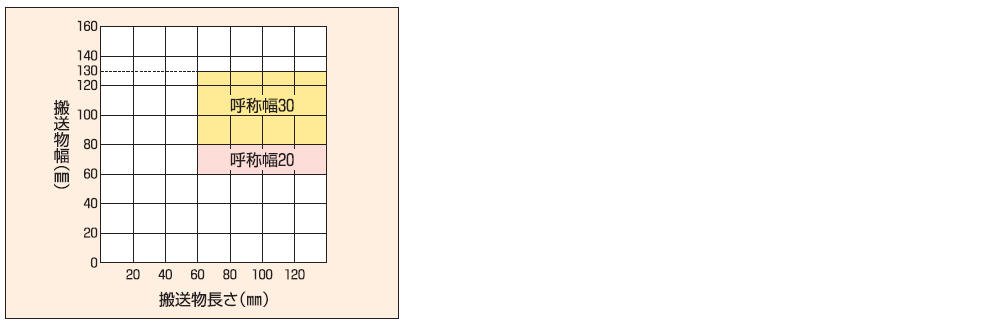

各幅毎の搬送物サイズ制限表

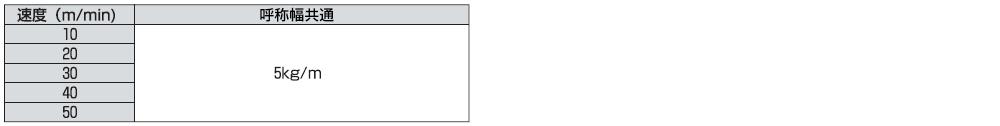

搬送能力の目安

注)上記能力は搬送物種類や底面状態により変化します。

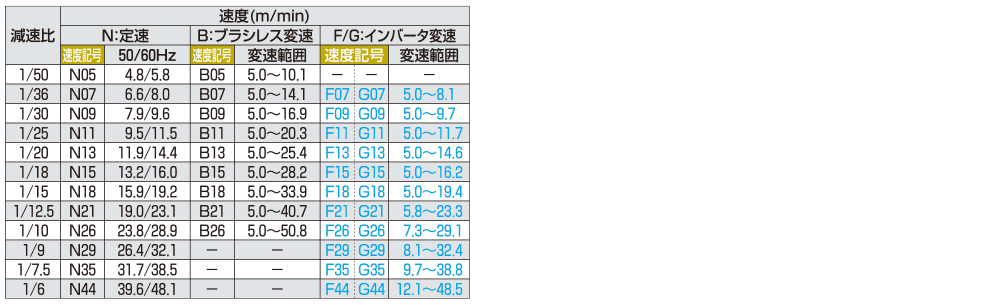

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3. ブラシレス変速時の負荷による速度変動は±1%以内です。
    4.「F」は三菱製、「G」は東芝製を表します。

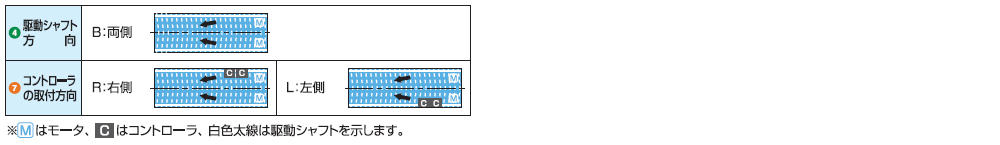

駆動シャフト方向/コントローラ取付方向
