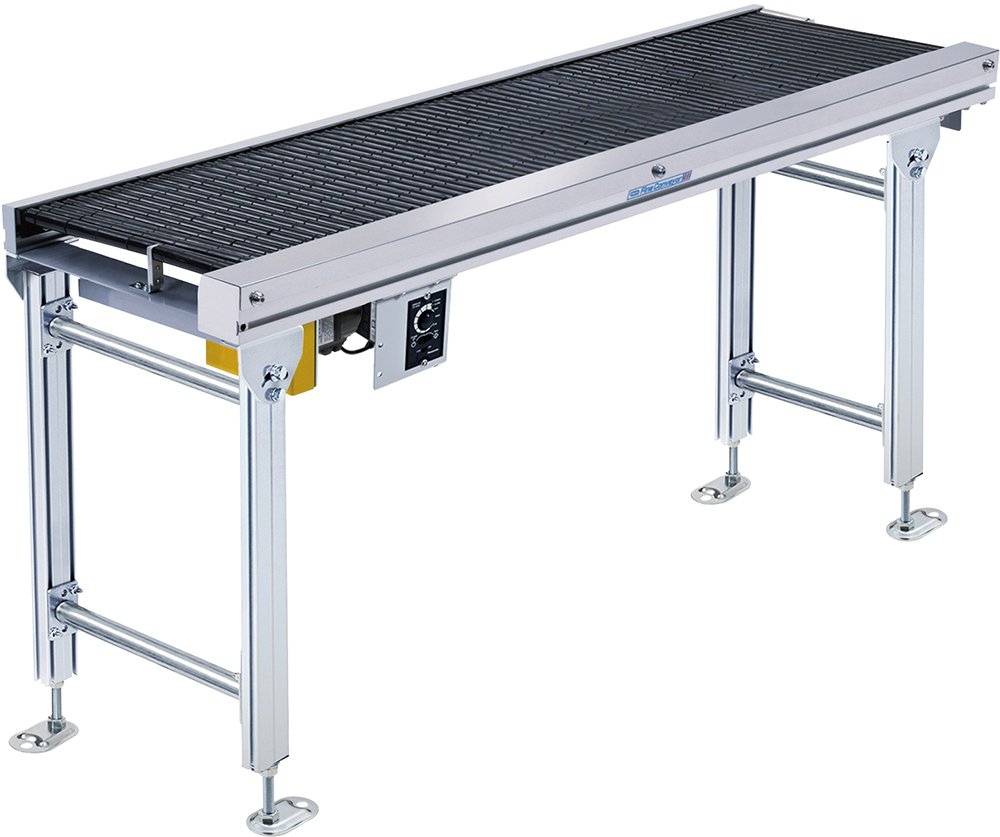

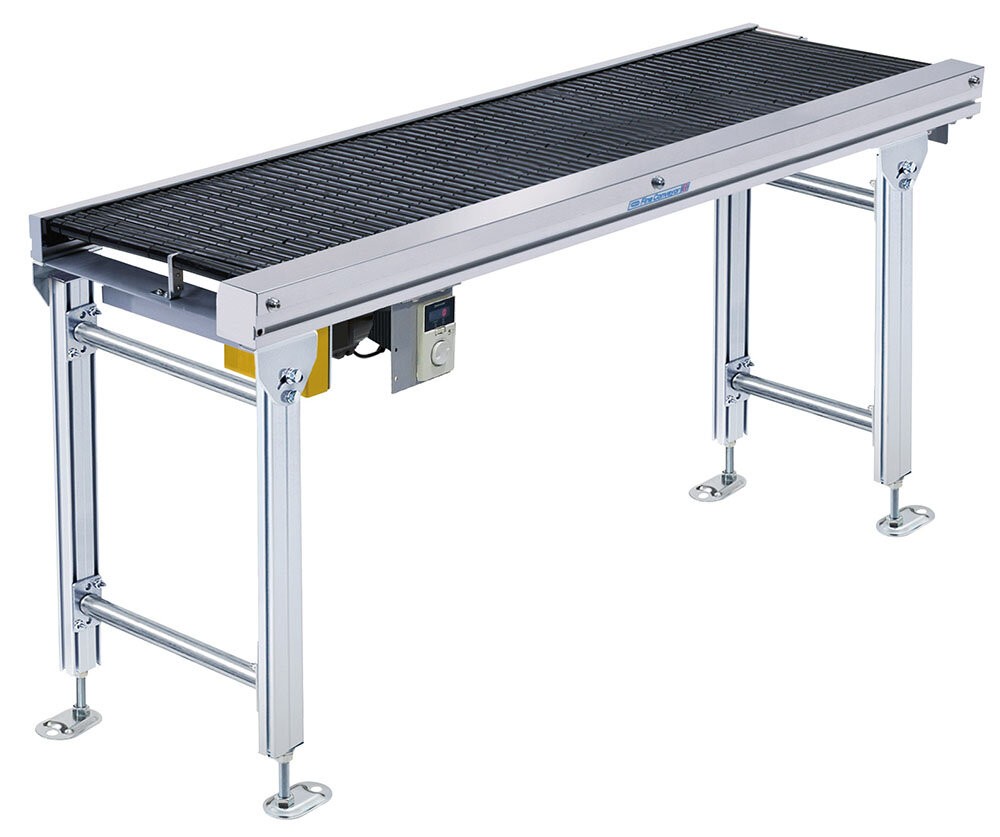

マグネット駆動コンベヤ

MFQS

MFQS

スキュードタイプ(樹脂ローラ)

搬送物を中央部から片側に寄せるアルミフレーム製のスキュードコンベヤ

  • フレーム高さ・2溝/60mm
  • フレーム強度・20kg/m
  • マグネット駆動
  • センタドライブ
  • RoHS対応品
  • ブラシレスモータ変速
  • インバータ

各種アイコンについて

仕様

型式例
1 MFQS 2 30 3 D 4 LL 5 203.4 6 B15 7 L 8 05 9 X

※色文字 は準標準です。

1 機種記号 MFQS(スキュードタイプ 樹脂ローラ)
2 呼称幅 15 20 25 30 35 40 50 60
RW 実ローラ幅(mm) 132 182 232 282 332 382 482 582
FW フレーム幅(mm) 230 280 330 380 430 480 580 680
5 L 機長(cm) ※1 MIN. 61.8 62.3 62.8 63.4 63.9 64.4 65.5 66.5
MAX. 301.8 302.3 302.8 303.4 303.9 304.4 305.5 306.5
キャリヤローラ径 φ18
ローラピッチ(mm) 20
ローラ材質 ※2 MFQS:黒色樹脂
3 駆動部タイプ D:下付き
4 駆動シャフト
方向 ※3
右側シャフト RR:右側 RL:左側
左側シャフト LR:右側 LL:左側
6 速度記号 速度表をご覧ください
7 コントローラの取付方向 ※3 R:右側 L:左側
8 モータ出力 N:定速 02:25W 04:40W 06:60W 09:90W
B:ブラシレス変速 05:50W 09:90W
F/G:インバータ変速※4 02:25W 04:40W 06:60W 09:90W
9 入力電源 X:100V単相 Y:200V単相  Z:200V三相
  1. 機長は20cm単位で対応します。
  2. 白色樹脂ローラもご用意しています。(オプション)
  3. 「駆動シャフト方向/コントローラ取付方向」をご参照ください。
  4. 「F」は三菱製、「G」は東芝製を表します。
  • 脱調した状態で使用しないでください。
  • 粉塵のある環境、もしくは水、油などが付着する環境で使用しないでください。
  • オーバーハングでの搬送はできません。
  • ペースメーカーや医療機器をご使用の方は、影響を受ける恐れがありますのでマグネット部には近づかないでください。
  • 搬送物質量は300g以上に適用します。搬送物の寸法、形状等の条件によっても異なりますので、弊社営業部までご相談ください。

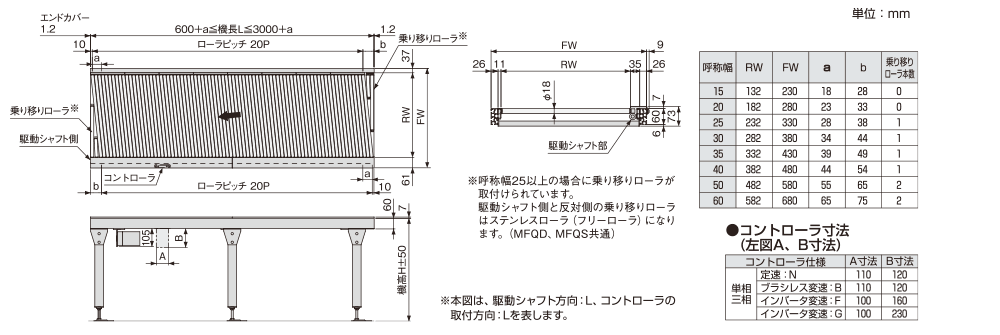

寸法図


注)フレーム断面はこちらをご参照ください。

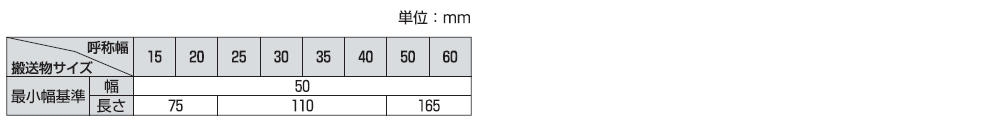

各幅毎の搬送物サイズ制限表

注)上記は参考値になります。ご検討の際は弊社営業部までお問い合わせください。
※ 機長により異なります。

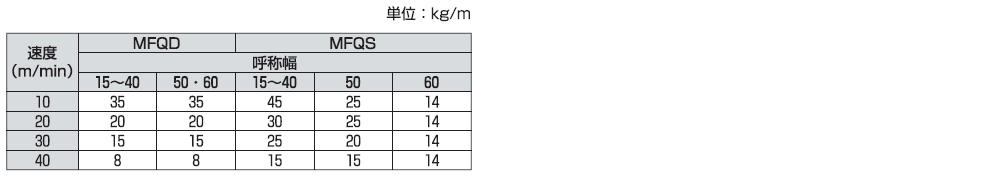

搬送質量の目安

注)上記は樹脂ガイド(μ=0.08)を使用した場合の数値です。
 ガイド種類や搬送物により変化します。

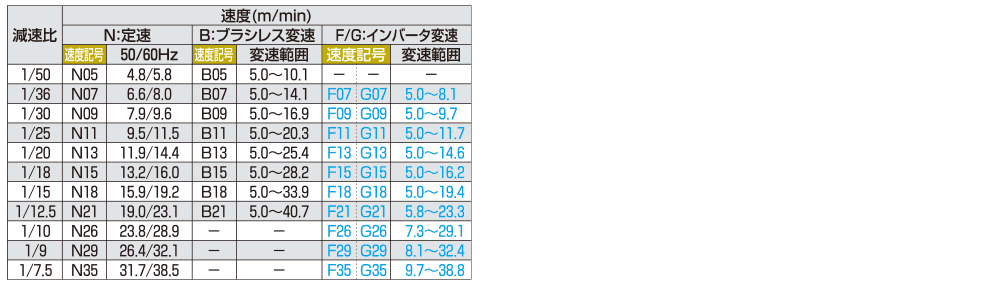

速度記号/コンベヤ速度表



  • 1. 色文字 は準標準速度を表します。
    2.定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3.ブラシレス変速時の負荷による速度変動は±1%以内です。
    4.「G」は東芝製、「F」は三菱製を表します。

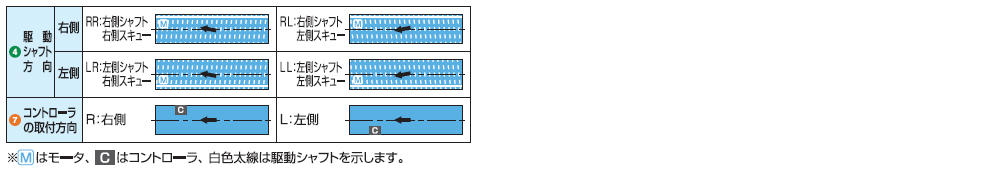

駆動シャフト方向/コントローラ取付方向
