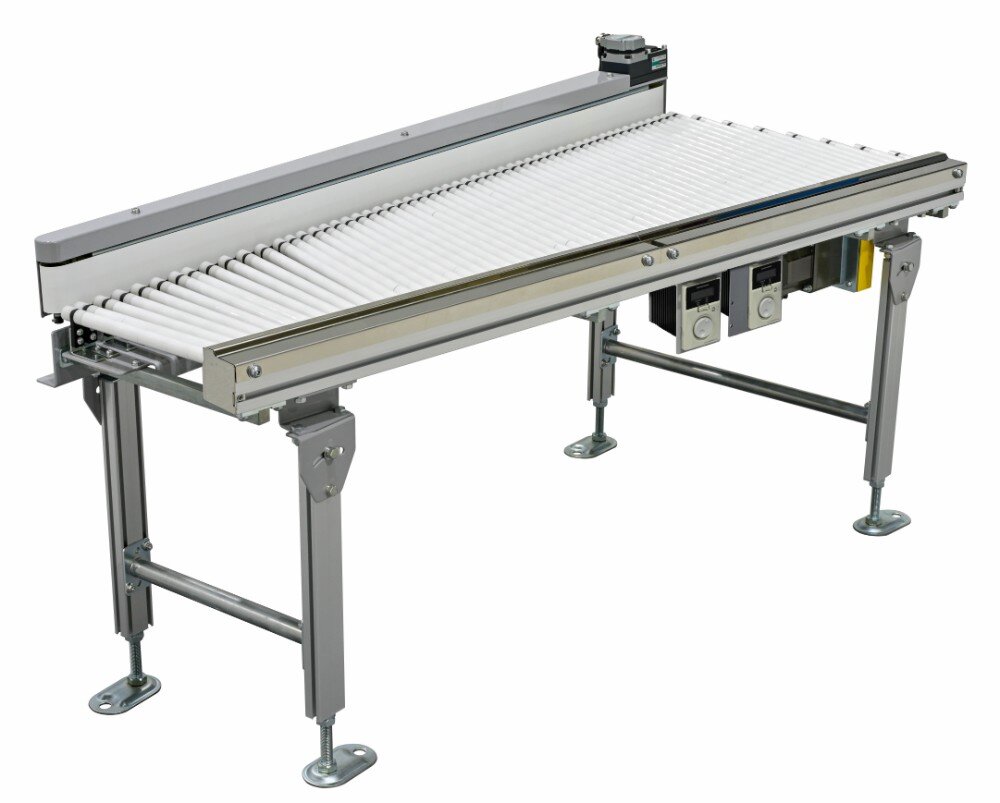

マグネット駆動コンベヤMFAS
サイドベルト付きスキュードタイプ（樹脂ローラ）
搬送物を中央部から片側に寄せるアルミフレーム製のスキュードコンベヤ。サイドベルトで薄物もやさしく整列。
動画
仕様
 MFAS |
 30 |
 D |
 R |
 80 |
 D26 |
 R |
 04 |
 X |
※色文字 は準標準です。
|
機種記号 | MFAS（サイドベルト付きスキュードタイプ） | ||||
|---|---|---|---|---|---|---|
|
呼称幅 | 30 | 40 | 50 | 60 | |
| RW 実ローラ幅（mm） | 入口側 | 300 | 400 | 500 | 600 | |
| 出口側 | 161.3 | 207.3 | 253.6 | 300.3 | ||
| FW フレーム幅（mm） | 入口側 | 413.5 | 513.5 | 613.5 | 713.5 | |
| 出口側 | 272.2 | 318.8 | 365.3 | 411.8 | ||
|
呼称機長（cm） ※1 | 80 | 110 | 140 | 170 | |
| 実機長（mm） | 795 | 1097 | 1400 | 1703 | ||
| スキュー角度 | 20° | |||||
| ローラピッチ（mm） | 22 | |||||
| キャリヤローラ径（mm） | Φ18 | |||||
| ローラ材質 | 白色樹脂 | |||||
|
駆動部タイプ | D：下付き | ||||
|

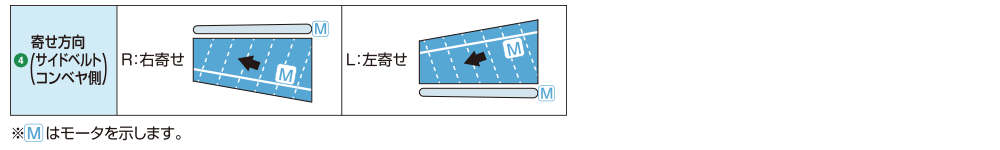

寄せ方向・ベルト側 | R：右寄せ L：左寄せ | ||||
|

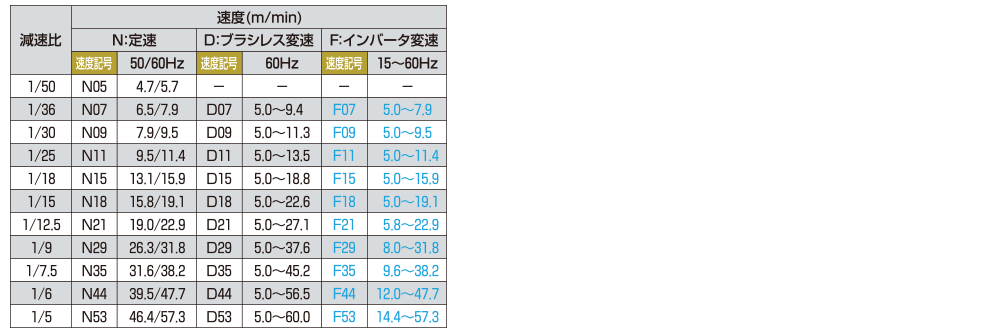

速度記号 | 速度表をご覧ください | ||||
|
コントローラの取付方向 ※2 | R：右側 L：左側 | ||||
|
モータ出力 | N：定速 | 04：40W | |||
| D：ブラシレス変速 | 04：40W | |||||
| F：インバータ変速 | 04：40W | |||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | ||||
| 搬送質量 | MAX.5kg（分散荷重） | |||||
| サイドベルトコンベヤ ※3 | ベルト60BW（白色）：速度1.6～81.6m/min | |||||
- 機長は定尺寸法のみ対応となります。
- 「寄せ方向・ベルト側」をご参照ください。
- 本体とサイドベルトは別々の電源コードですが、同一電圧が標準です。
- 脱調した状態で使用しないでください。
- 粉塵のある環境、もしくは水、油などが付着する環境で使用しないでください。
- オーバーハングでの搬送はできません。
- ペースメーカーや医療機器をご使用の方は、影響を受ける恐れがありますのでマグネット部には近づかないでください。

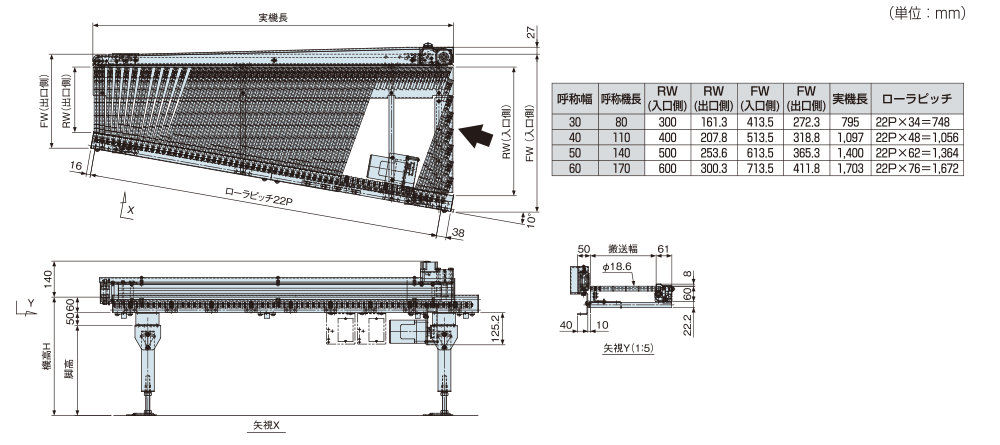

寸法図
