ジャブコン®Ⅱ

JXS

JXS

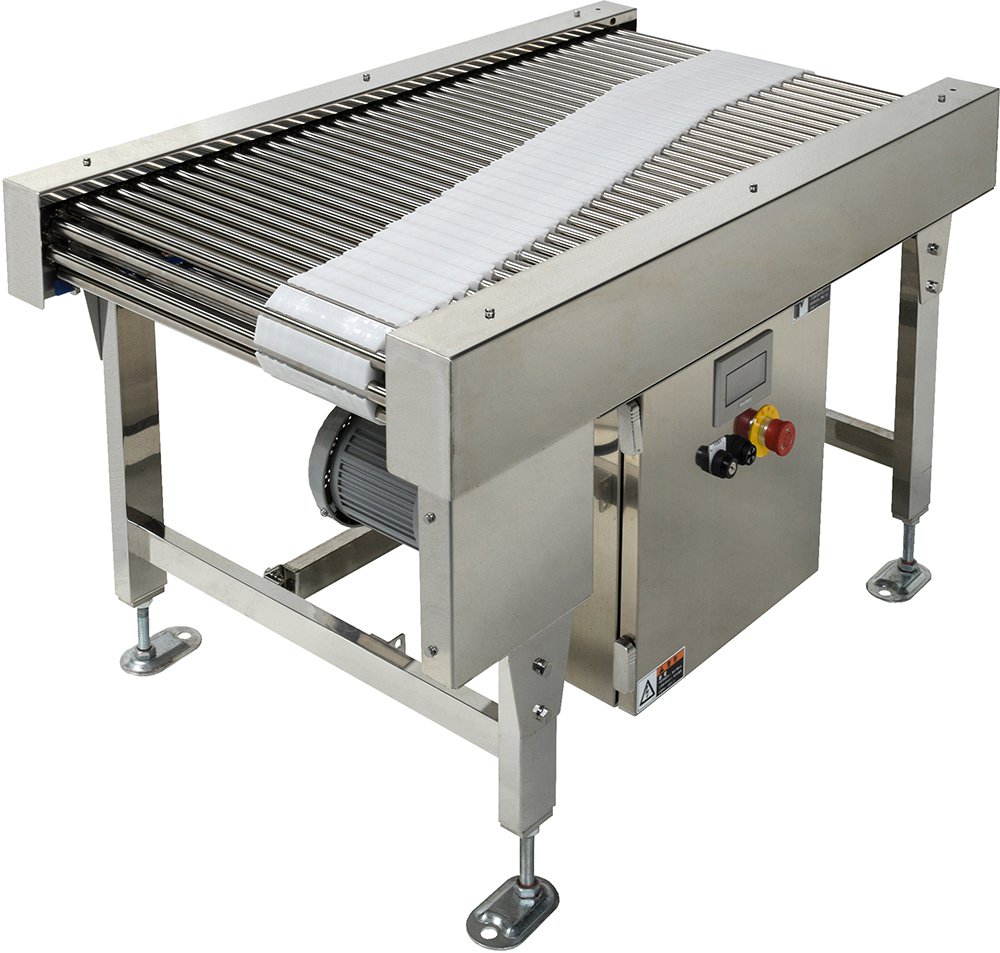

小物用スライド式分岐装置

ステンレスボディで毎分300個をソフトに振り分け。
小物の高速ラインに最適です。

  • 搬送能力・2-5kg/台
  • ヘッドドライブ
  • 設計対応品

各種アイコンについて

WEBカタログ

製品ページ

仕様

※色文字 は準標準です。

機種記号(mm) JXS(ステンレス製)
機幅(mm) ※1 667
機長(mm) 1,116
機高(mm) MIN.530〜MAX.1,120
分岐能力 ※2 MAX.300個/分
分岐数 3分岐
スライドピッチ(mm) 150
スラット幅(mm) 150
エンド径(スラット面) (mm) φ100
駆動方式 #35 チェーン
駆動部の取付方向 搬送方向右側 搬送方向左側
速度記号 「速度記号/コンベヤ速度表」をご参照ください
制御盤の取付方向 搬送方向右側 搬送方向左側
モータ出力 F:インバータ変速 ※3 100W 200W
入力電源 AC100V単相 AC200V単相 AC200V三相
搬送質量 100g/cm MAX.2.5kg/台
搬送物寸法の目安 W:MAX.125mm L:MIN.60〜MAX.300mm H:MIN.15mm
  1. 機高Hが640mm未満の場合、制御盤は装着側面より273mm突出します。
  2. 搬送物サイズによって分岐能力は異なります
  3. 「F」は三菱製を表します。速度記号F28以下の場合は100Wとなります。
  • 本機は防水・防滴仕様ではありません。

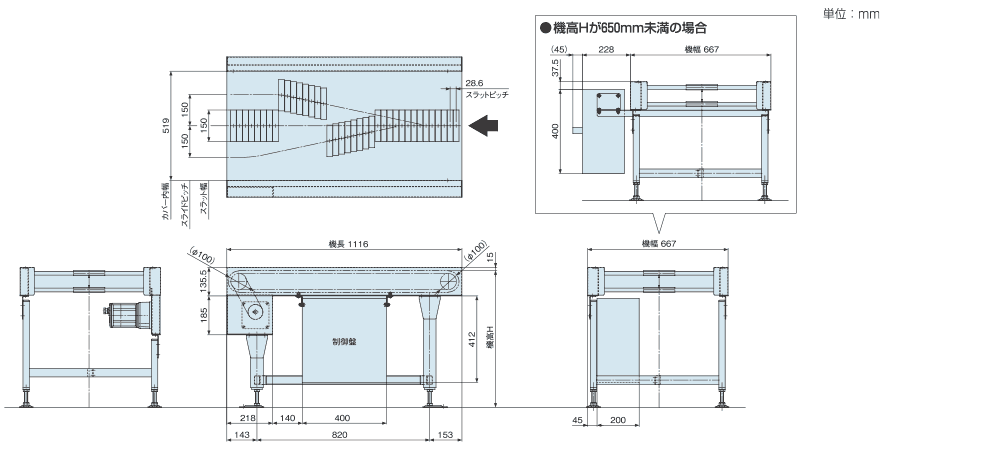

寸法図

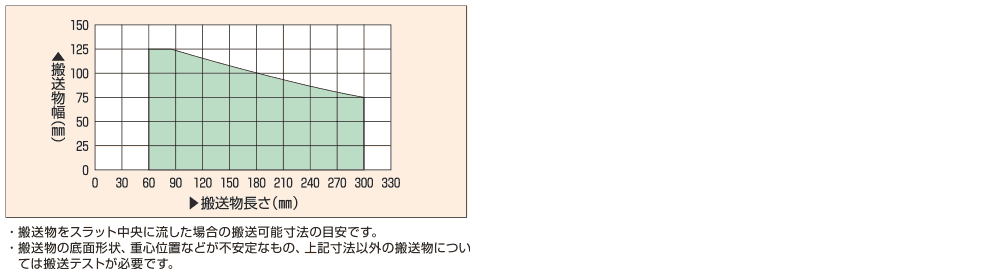

搬送物サイズの目安

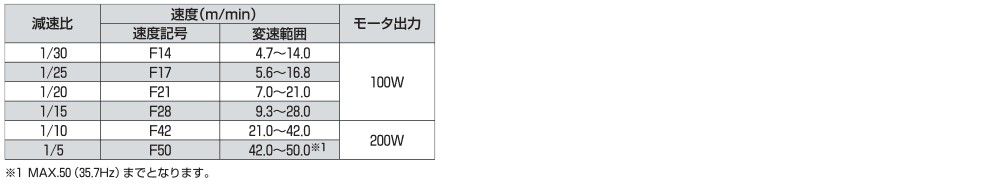

速度記号/速度表


  • 1.インバータ変速の速度は、負荷により±10%程度変動します。
    2.「F」は三菱製を表します。
