ジャブコン®Ⅱ
仕様
| 機種記号 | JXR（テールドライブ ダンパ） | ||||
|---|---|---|---|---|---|
| 呼称幅 | 20 | 30 | |||
| BW 実ベルト幅（mm） | 200 | 300 | |||
| FW1ベースフレーム幅（mm） | 340 | 440 | |||
| FW2スイングフレーム幅（mm） | 245 | 345 | |||
| Sシリンダストローク（mm） | 100 落差：150（ショック吸収用アブソーバを上下に装備） | ||||
| 機長（mm） | 350 | ||||
| 標準ベルト | 樹脂製蛇行防止桟付きベルト（1プライ） | ||||
| エンドプーリ径 | φ27.2 | ||||
| 最低機高（mm） | 700 | ||||
| フレーム（mm） | ステンレス製 （ベースフレーム高さ：290、スイングフレーム高さ：40） |
||||
| 搬送速度 ※1 | 15〜45m/min | ||||
| モータ出力 | 90W（IP65防水モータ） | ||||
| 入力電源 | AC100V単相 AC200V単相 AC200V三相 | ||||
| 搬送能力 | MAX.3,600個/時 ただし搬送物サイズが200L×50H以下の場合 |
||||
| 搬送質量 | 3.5kg/台 | ||||
- インバータ変速が標準です。

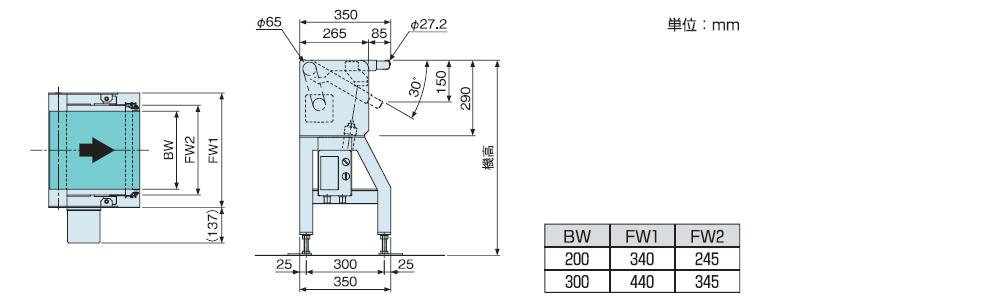

寸法図
