ジャブコン®

JTH

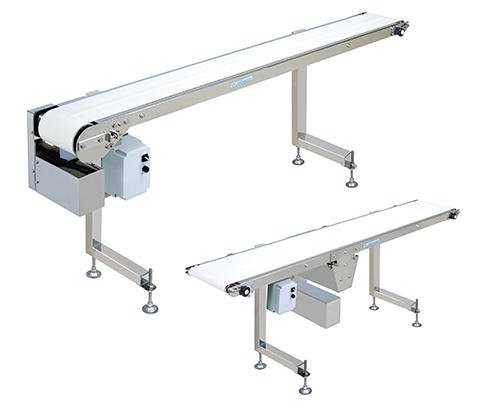

JTH

サイドプルベルト脱着タイプ

片持ち脚でベルトをフレームサイドから簡単にはずせます。

  • SUSフレーム高さ・52mm
  • ヘッドドライブ
  • センタドライブ
  • インバータ変速
  • 多機能ベルト
  • 設計対応品

各種アイコンについて

仕様

型式例
1 JTH 2 30 3 H 4 R 5 300 6 F18 7 L 8 09 9 X

※色文字 は準標準です。

1機種記号 JTH(ヘッドドライブ センタドライブ/サイドプルベルト脱着)
2呼称幅 20 30 40 50
BW 実ベルト幅(mm) 200 300 400 500
FW フレーム幅(mm) 250 350 450 550
5機長(cm) MIN.100〜MAX.600
標準ベルト 樹脂製蛇行防止桟付きベルト(1プライ)
エンドプーリ径 φ38
3駆動部方式 H:ヘッドドライブ C:センタドライブ
4駆動部の取付方向 ※1 R:搬送方向右側 L:搬送方向左側
6速度記号 「速度記号/ コンベヤ速度表」をご参照ください
7コントローラの取付方向 ※1 R:搬送方向右側 L:搬送方向左側
※駆動部の取付方向と反対側に取付けられます。
8モータ出力F/G:インバータ変速 ※2 09:90W  20:200W
9入力電源 X:100V単相 Y:200V単相 Z:200V三相
搬送能力 ※3 MAX.60kg/台
  1. 詳細はこちらでご確認ください
  2. 「F」は三菱製、「G」は東芝製を表します。
  3. 搬送能力は速度により変動します。「搬送能力の目安」をご参照ください。
  • 駆動部には、直接水をかけないようご注意ください。
  • 標準仕様以外も製作いたしますのでご相談ください。
  • 機長4mを超える場合は分割納品となります。

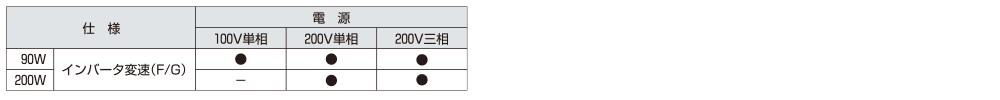

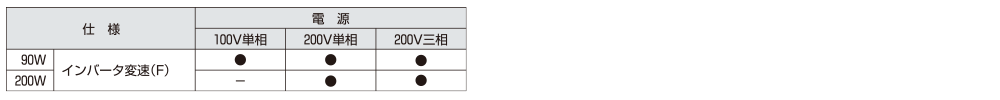

標準仕様の電源対応表

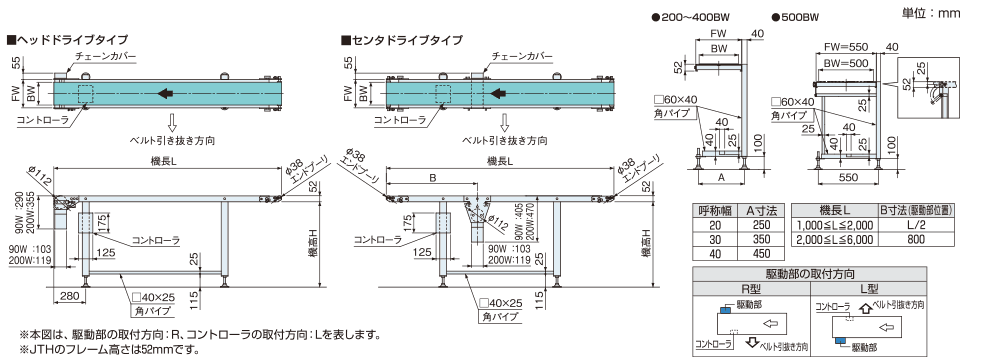

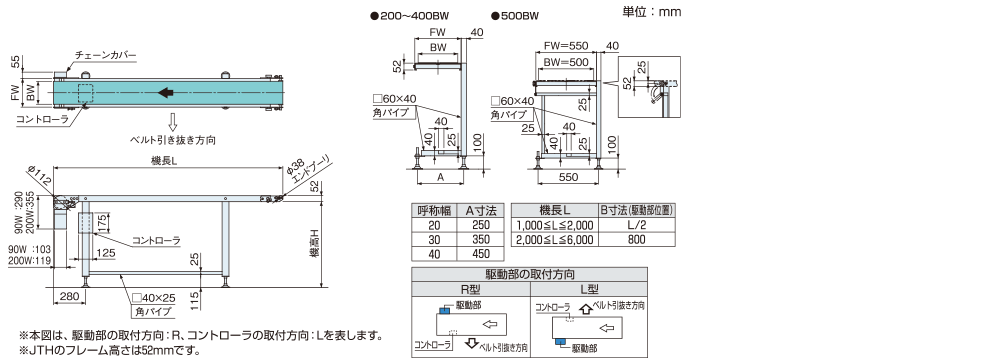

寸法図

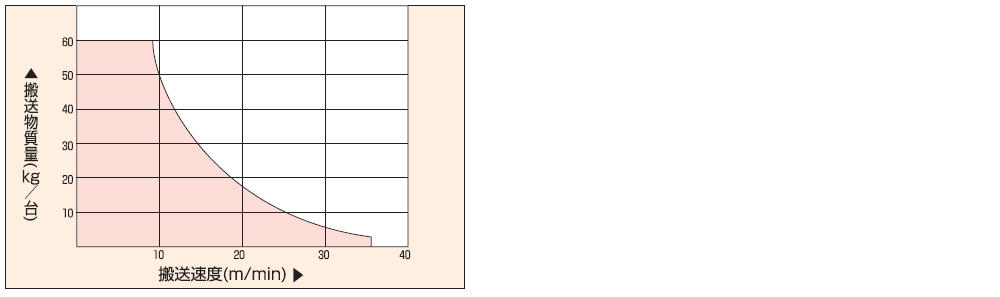

搬送能力の目安

下記グラフは機長6mでの定速水平分散荷重時の搬送能力を表します。
注)変速仕様の場合、搬送速度が最大速度の1/3になると、搬送物質量は最大速度時の70%に低下します。

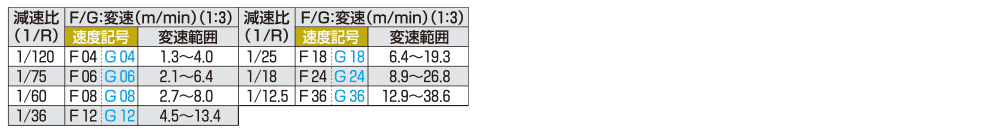

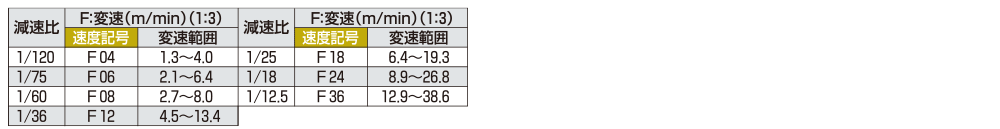

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を示します。
    2. 表は無負荷時の公称速度を表します。負荷により±10%程度変動します。
    3.「F」は三菱製、「G」は東芝製を表します。

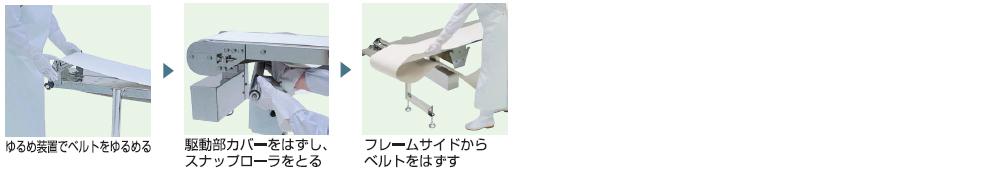

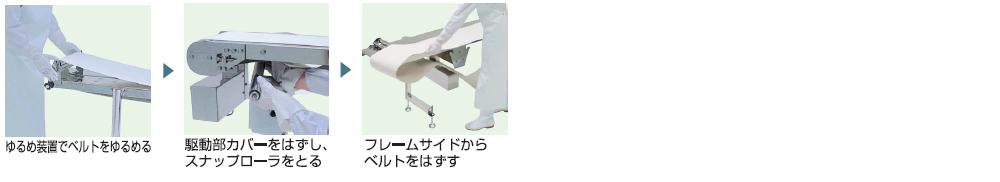

ベルトの取りはずし方

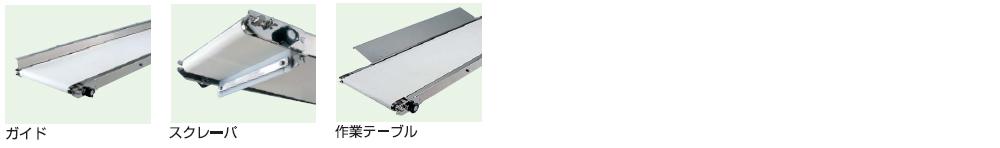

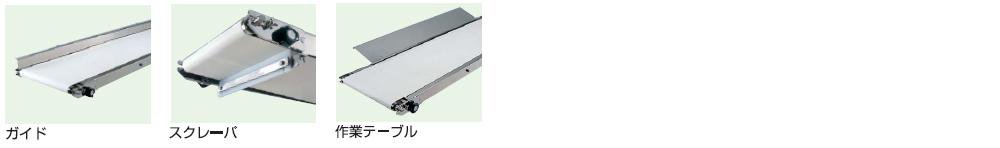

オプション
