ジャブコン®Ⅱ

JRT

JRT

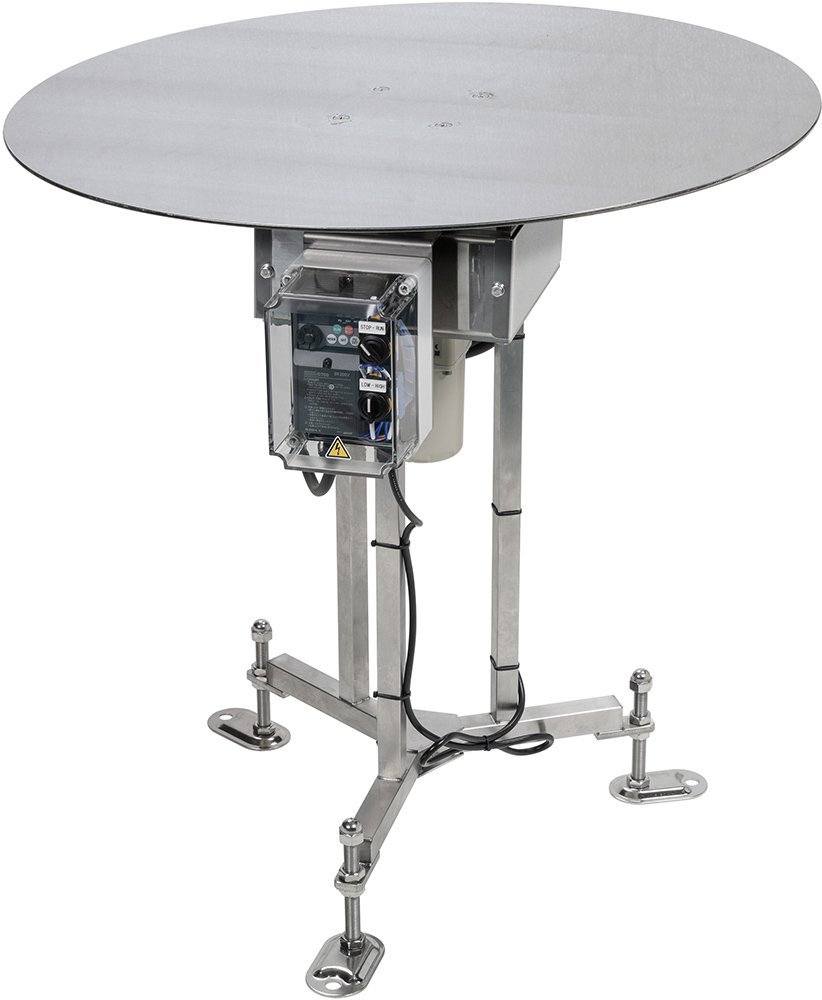

ロータリーテーブル

小型軽量の駆動ターンテーブル。

  • 搬送能力・20kg/台
  • ブラシレスモータ変速
  • インバータ

各種アイコンについて

仕様

型式と仕様
1 JRT 2 80 3 F12 4 W 5 04 6 X
-
機高 (mm)

-
7 GA

1 機種記号 JRT(ロータリーテーブル)
2 呼称幅 60 80 100
D テーブル直径(mm) φ600 φ800 φ1,000
3 速度記号 「速度記号/速度表」をご参照ください
4 仕様 W:防水 S:非防水
5 モータ出力 防水 F/G:インバータ変速 04:40W(IP65防水モータ) ※「F」は三菱製、「G」は東芝製を表します。
非防水 B:ブラシレス変速 05:50W
F/G:インバータ変速 04:40W  ※「F」は三菱製、「G」は東芝製を表します。
6 機高(mm) X:100V単相 Y:200V単相 Z:200V三相
7 オプション(ガイド) 無記入:なし GA:円周固定ガイド GB:円周回転ガイド GC:中寄せガイド
搬送能力 総荷重20kg/台(最大6kg/個)

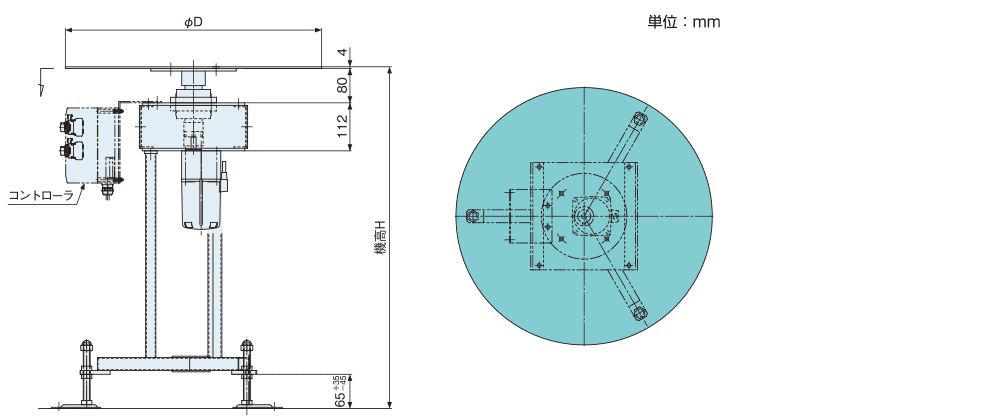

寸法図

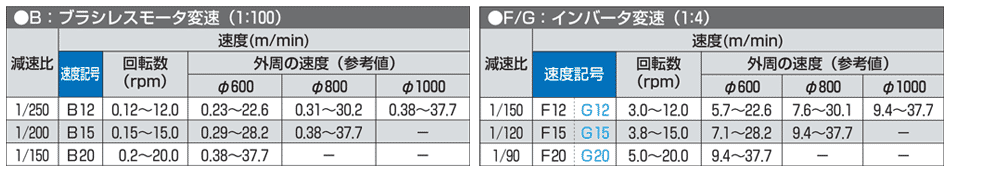

速度記号/速度表


  • 1. ※色文字 は準標準速度を表します。
    2.「F」は三菱製、「G」は東芝製を表します。

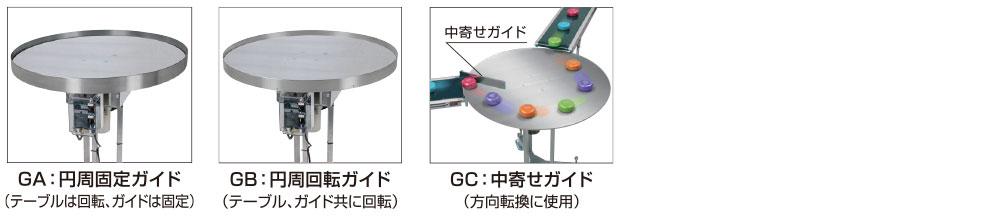

オプション

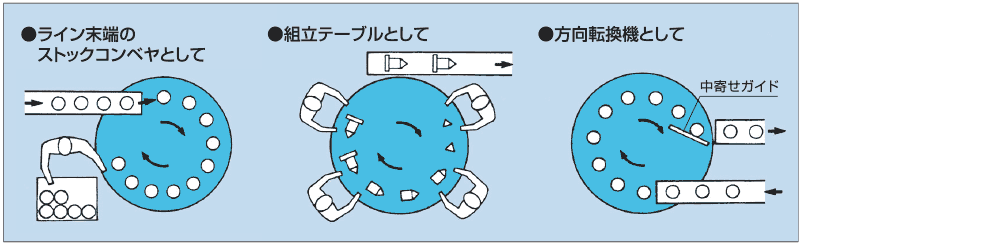

用途例・採用事例

用途例
