ジャブコン®Ⅱ
JMC

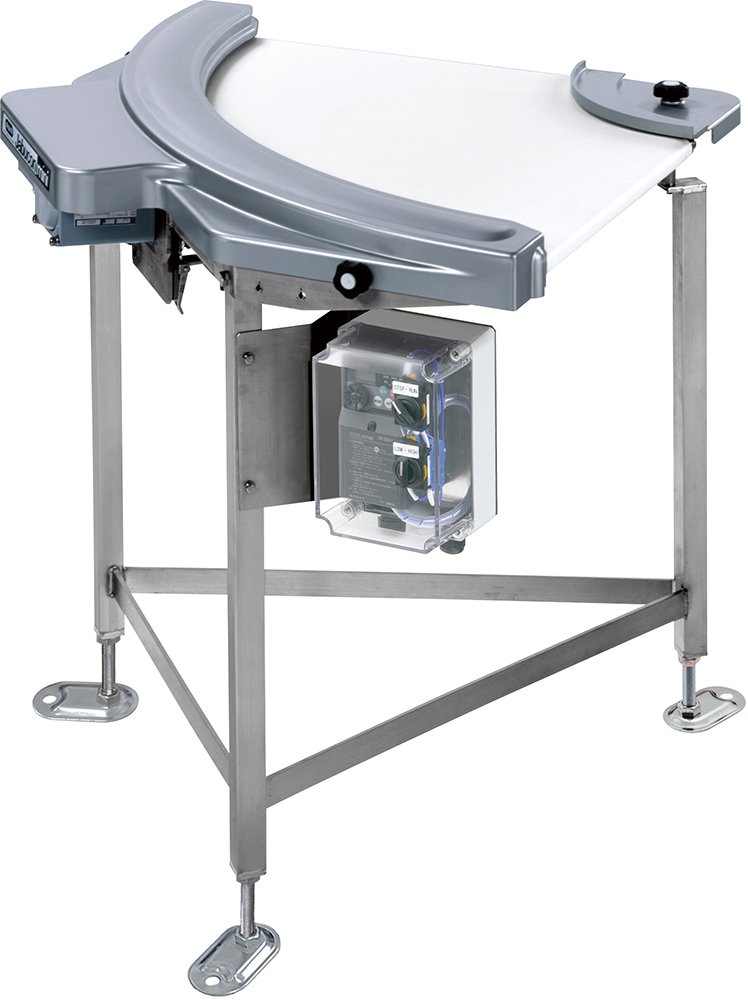

カーブベルト脱着タイプ（軽荷重用）
防水モータの採用で使用後は簡単に丸ごと水洗いできます。
WEBカタログ
仕様
|
- |
|
 |
機種記号 | JMC（フリクションドライブ カーブ） | |||||
|---|---|---|---|---|---|---|---|
 |
呼称幅 | 20 | 30 | 40 | 50 | ||
| BW 有効ベルト幅（mm） | 200 | 300 | 400 | 500 | |||
| 内側半径（mm） | 200 | ||||||
 |
カーブ角度 | 90：90° | |||||
| 標準ベルト | 樹脂製カーブベルト（1プライ） | ||||||
| エンドローラ径 | φ21 | ||||||
 |
駆動部タイプ※1 | D：下付き | |||||
 |
搬送方向 ※2 | R：右回り（時計回り）  L：左回り（反時計回り）  |
|||||
 |
速度記号 | 「速度記号/ コンベヤ速度表」をご参照ください | |||||
 |
コントローラの取付方向※2 | R：外側から見て右側  L：外側から見て左側  |
|||||
 |
モータ出力 | F：インバータ変速 ※3 | 09：90W（IP65防水モータ） | ||||
 |
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | |||||
| 搬送質量 ※4 | 変速5kg/台 | ||||||
- 詳細はこちらでご確認ください
- 詳細は、「搬送方向とコントローラ取付方向」をご参照ください。
- 「F」は三菱製、「G」は東芝製を表します。
- 搬送質量は速度により変動します。
- 駆動プーリ部には、油・水や搬送物カスが付かないようにご使用ください。
- 防水コントロールボックスは可逆転用スイッチ付で搬送方向切替が可能です。
- 標準仕様以外も製作いたしますのでご相談ください。

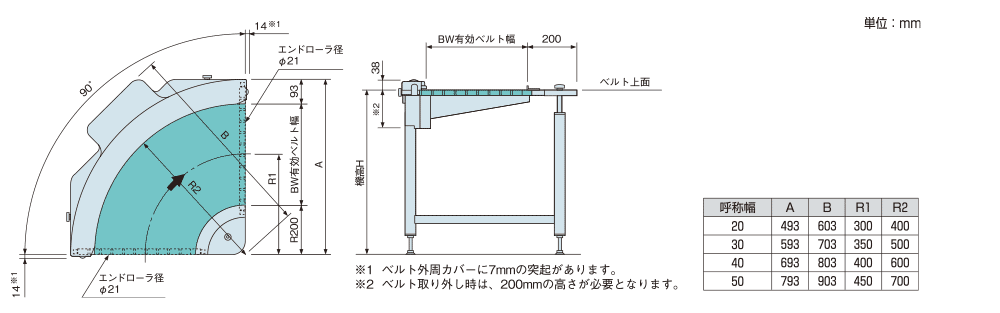

寸法図

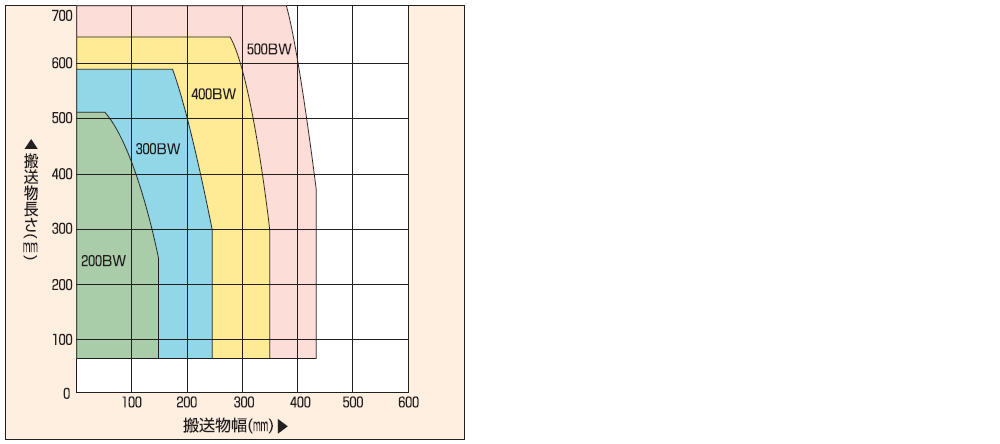

ベルト幅選定グラフ

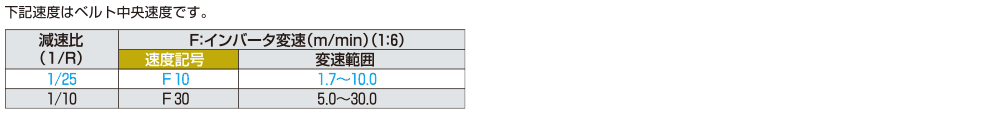

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を表します。
2. 表は無負荷時の公称速度を表します。速度は負荷により±10％程度変動します。
3.「F」は三菱製を表します。
4. ベルト幅により速度は変動します。

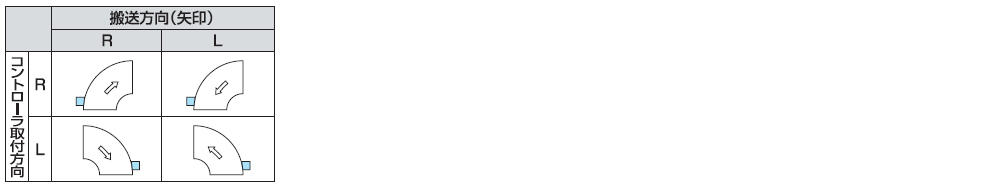

搬送方向とコントローラ取付方向
- 機幅、機高によって指定の方向に取付けられない場合があります。
