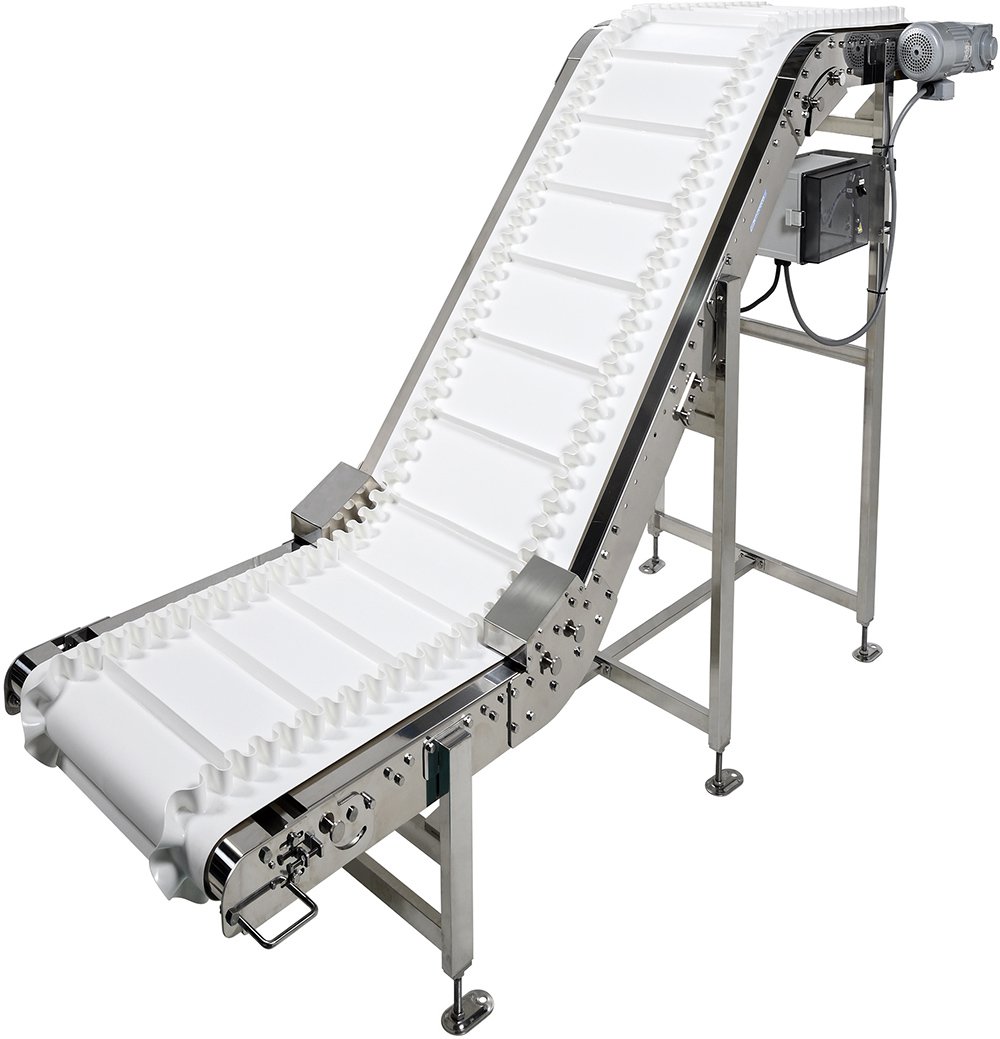

ジャブコン®Ⅱ
JHW
バラ物急傾斜タイプ
HACCP環境の高低差ラインに。
バラ物の急傾斜搬送がスムーズ。
WEBカタログ
仕様
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() | 機種記号 | JHW(ヘッドドライブ バラ物急傾斜) | ||||
---|---|---|---|---|---|---|
![]() | 呼称幅 | 35 | 45 | 58 | 65 | |
BW 実ベルト幅(mm) | 350 | 450 | 580 | 650 | ||
有効ベルト幅(mm) | 130 | 230 | 360 | 430 | ||
FW フレーム幅(mm) | 460 | 560 | 690 | 760 | ||
![]() | 揚程(cm) | 傾斜角度30°:57〜155 傾斜角度45°:85~220 傾斜角度60°:100~280 | ||||
標準ベルト | 樹脂製波型桟+横桟+蛇行防止桟付きベルト(2プライ) | |||||
エンドプーリ径 | φ90 | |||||
下部水平部最低機高(mm) | 500 | |||||
![]() | 駆動部タイプ※1 | H:横出し(中空軸) | ||||
![]() | 駆動部の取付方向※1 | R:搬送方向右側 L:搬送方向左側 | ||||
![]() | 速度記号 | 「速度記号 / コンベヤ速度表」をご参照ください。 | ||||
![]() | コントローラの取付方向※1 | R:搬送方向右側 L:搬送方向左側 | ||||
![]() | モータ出力 | N:定速 | 40:400Wブレーキ付(IP65防水モータ) 20:200Wブレーキ付(IP65防水モータ) 注)速度記号N06、F06以下の時は200Wになります。 |
|||
F:インバータ変速※2 | ||||||
![]() | 入力電源 | Z:200V三相 | ||||
搬送能力 | MAX. 24kg/台 |
- 詳細はこちらでご確認ください
- 「F」は三菱製を表します。
- コントローラは標準装備されていますが、万一不要の場合はモータ端子BOXでの端子渡しとなります。
- 標準仕様以外のものも製作いたしますのでご相談ください。

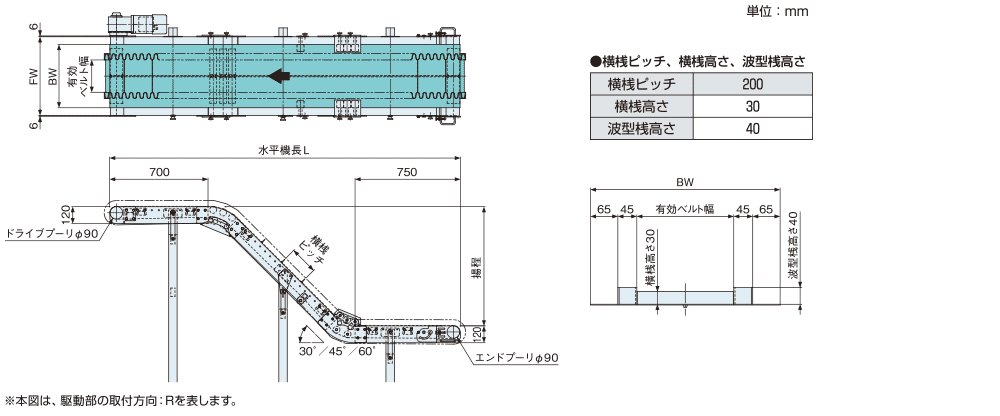

寸法図

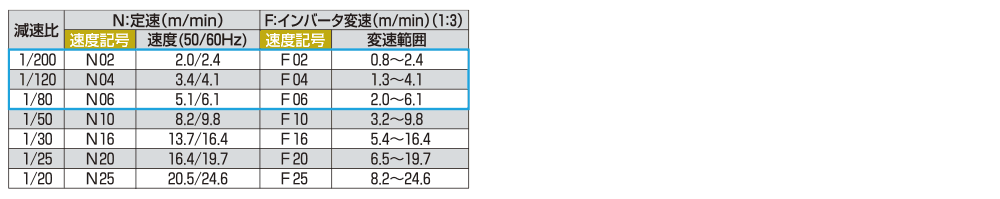

速度記号/コンベヤ速度表
- 1. 「N06」「F06」以下の場合、モータ出力は200Wになります。(
■
部分)
2.表は50%負荷時の公称速度を表します。
3.定速とインバータ変速の速度は、負荷により±10%程度変動します。
4.「F」は三菱製を表します。
