ジャブコンⅡJHV 120W
トラフベルトタイプ
〈ブラシレスモータ〉
バラ物や不安定な小もの品を船底ベルトで安定搬送。
各種アイコンについて
仕様
 JHV |
 30 |
 H |
 R |
 300 |
 D11 |
 L |
 12 |
 X |
|
機種記号 | JHV（ヘッドドライブ トラフベルト） | |||||||
|---|---|---|---|---|---|---|---|---|---|
|
呼称幅 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |
| BW 実ベルト幅（mm） | 195 | 245 | 295 | 345 | 395 | 495 | 595 | ||
| FW フレーム幅（mm） | 245 | 295 | 345 | 395 | 445 | 545 | 645 | ||
|
機長（cm） | 呼称幅10～50：MIN.100〜MAX.400 呼称幅60：MIN.120〜MAX.400 |
|||||||
| 標準ベルト | 樹脂製平ベルト（1プライ） | ||||||||
| エンドプーリ径 | φ34 | ||||||||
|
駆動部タイプ ※1 | H：横出し（中空軸） D：下付き（平行軸） U：上付き（平行軸） | |||||||
|
駆動部の取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | |||||||
|
速度記号 | 「速度記号/ コンベヤ速度表」をご参照ください | |||||||
|
コントローラの取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | |||||||
|
モータ出力 | D：ブラシレス変速 | 12：120W（IP66防水モータ） | ||||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | |||||||
| 搬送質量※2 | MAX.15kg/台 | ||||||||
- 詳細はこちらでご確認ください。
- 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
- 呼称幅60を超える仕様も対応可能ですのでご相談ください。
- 蛇行レスタイプ（JHVG）など標準仕様以外のものも製作いたしますのでご相談ください。

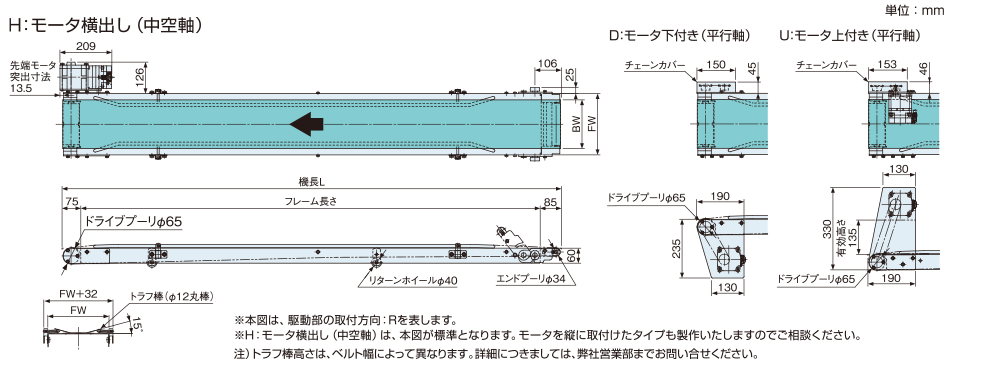

寸法図

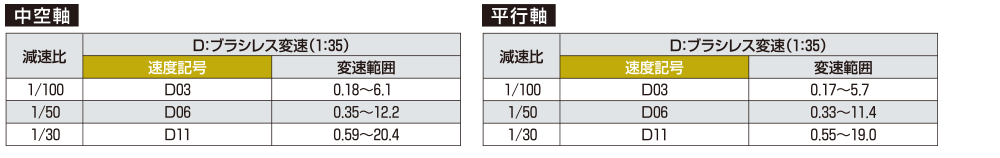

速度記号/コンベヤ速度表
- 1. 表は50%負荷時の公称速度を表します。
2.ブラシレス変速時の負荷による速度変動は±1％以内です。
