ジャブコンⅡJHH 200W
ヘッドドライブ 強力スタンダードタイプ 〈ブラシレスモータ〉
ヘッドドライブ構造のパワフルなベーシックタイプ。
各種アイコンについて
仕様
 JHH |
 30 |
 H |
 R |
 300 |
 D10 |
 R |
 20 |
 Z |
|
機種記号 | JHH （ヘッドドライブ 強力スタンダード） | |||||
|---|---|---|---|---|---|---|---|
|
呼称幅 | 30 | 35 | 40 | 50 | 60 | |
| BW 実ベルト幅（mm） | 295 | 345 | 395 | 495 | 595 | ||
| FW フレーム幅（mm） | 345 | 395 | 445 | 545 | 645 | ||
|
機長（cm） | 呼称幅30～50：MIN.110〜MAX.400 呼称幅60：MIN.120〜MAX.400 |
|||||
| 標準ベルト | 樹脂製平ベルト（1プライ） | ||||||
| エンドプーリ径 | φ34 | ||||||
|
駆動部タイプ※1 | H：横出し（中空軸） D：下付き（平行軸） U：上付き（平行軸） | |||||
|
駆動部の取付方向※1 | R：搬送方向右側 L：搬送方向左側 | |||||
|
速度記号 | 「速度記号/ コンベヤ速度表」をご参照ください | |||||
|
コントローラの取付方向※1 | R：搬送方向右側 L：搬送方向左側 | |||||
|
モータ出力 | D：ブラシレス変速 | 20：200W（IP66防水モータ） | ||||
|
入力電源 | Z：200V三相 | |||||
| 搬送質量 ※2 | MAX.60kg/台 | ||||||
- 詳細はこちらでご確認ください
- 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
- 呼称幅60を超える仕様も対応可能ですのでご相談ください。

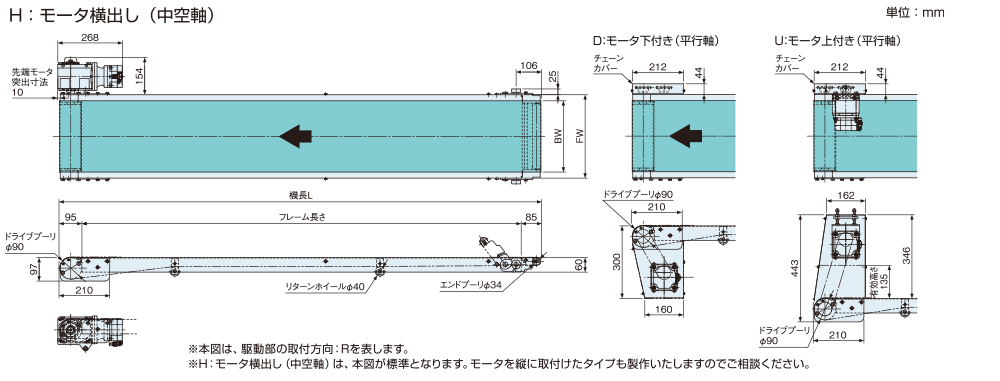

寸法図

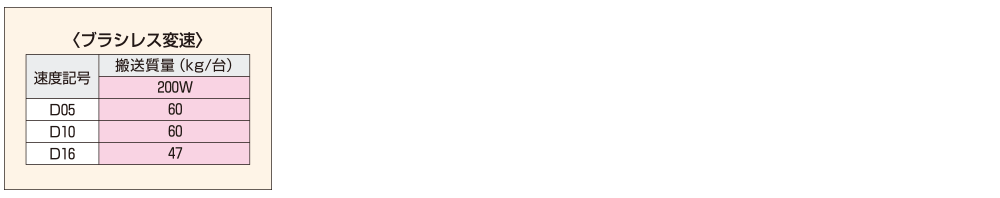

搬送質量の目安
下記グラフは水平分散荷重時の搬送質量を表します。

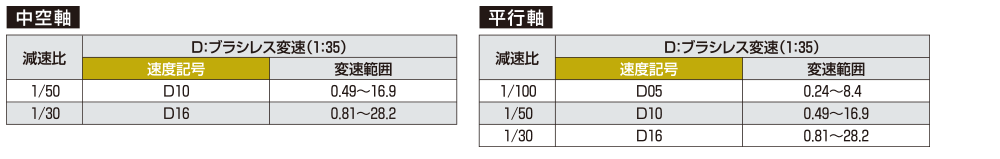

速度記号/コンベヤ速度表
- 1.表は50%負荷時の公称速度を表します。
2.ブラシレス変速時の負荷による速度変動は±1％以内です。
