ジャブコンⅡJHG 200W
ヘッドドライブ 蛇行レスタイプ 高速仕様
〈ブラシレスモータ〉
ヘッドドライブ構造のパワフルなベーシックタイプ。
各種アイコンについて
仕様
 JHG |
 30 |
 H |
 R |
 300 |
 D25 |
 R |
 20 |
 Z |
|
機種記号 | JHG（ヘッドドライブ 蛇行レス 高速仕様） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
呼称幅 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |
| BW 実ベルト幅（mm） | 95 | 145 | 195 | 245 | 295 | 345 | 395 | 495 | 595 | ||
| FW フレーム幅（mm） | 145 | 195 | 245 | 295 | 345 | 395 | 445 | 545 | 645 | ||
|
機長（cm） | 呼称幅10～15：MIN.110〜MAX.306 呼称幅20～50：MIN.110〜MAX.400 呼称幅60：MIN.120〜MAX.400 |
|||||||||
| 標準ベルト | 樹脂製蛇行防止桟付きベルト（1プライ） | ||||||||||
| エンドプーリ径 | φ34 | ||||||||||
|
駆動部タイプ ※1 | H：横出し（中空軸） D：下付き（平行軸） U：上付き（平行軸） | |||||||||
|
駆動部の取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | |||||||||
|
速度記号 | 「速度記号/ コンベヤ速度表」をご参照ください | |||||||||
|
コントローラの取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | |||||||||
|
モータ出力 | D：ブラシレス変速 | 20：200W（IP66防水モータ） | ||||||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | |||||||||
| 搬送質量※2 | MAX.35kg/台 | ||||||||||
- 詳細はこちらでご確認ください
- 「搬送質量の目安」をご参照ください。

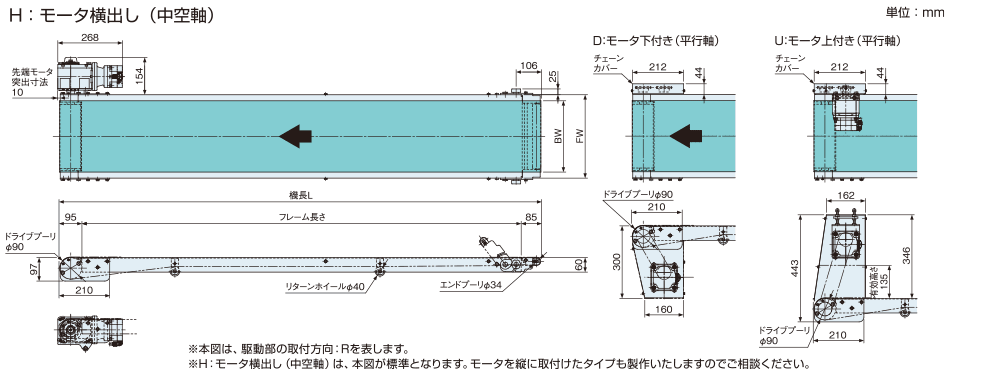

寸法図

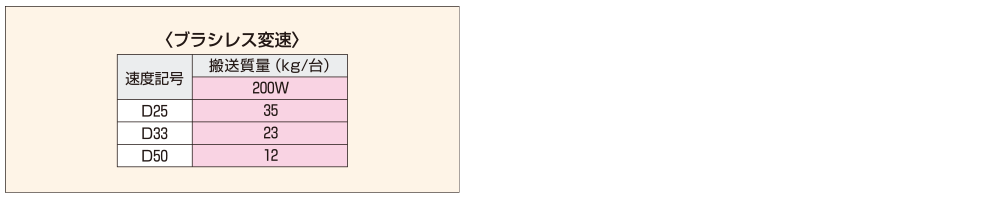

搬送質量の目安
下記グラフは定速水平分散荷重時の搬送質量を表します。

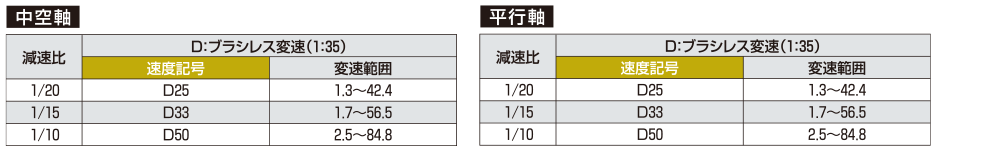

速度記号/コンベヤ速度表
- 1.表は50%負荷時の公称速度を表します。
2.ブラシレス変速時の負荷による速度変動は±1％以内です。
