ジャブコンⅡJFJ 120W
短機長ベルト脱着タイプ
〈ブラシレスモータ〉
ベルトを簡単に外せる短機長コンベヤ。
各種アイコンについて
仕様
|
- |
|
※色文字 は準標準です。
 |
機種記号 | JFJ（センタドライブ ベルト脱着） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
呼称幅 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |
| BW 実ベルト幅（mm） | 95 | 145 | 195 | 245 | 295 | 345 | 395 | 495 | 595 | ||
| FW フレーム幅（mm） | 145 | 195 | 245 | 295 | 345 | 395 | 445 | 545 | 645 | ||
 |
機長（cm） | 横出し | MIN.35～MAX.90 | MIN.呼称幅～MAX.90 | |||||||
| 下付き | ー | MIN.35～MAX.90 | MIN.呼称幅～MAX.90 | ||||||||
| 機高（mm） | 550≦機高≦1,000 | ||||||||||
| 標準ベルト | 樹脂製蛇行防止桟付きベルト（1プライ） | ||||||||||
| エンドプーリ径（mm） | φ34 | ||||||||||
 |
駆動部タイプ ※1 | H：横出し（中空軸） D：下付き（平行軸） | |||||||||
 |
駆動部の取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | |||||||||
 |
速度記号 | 「速度記号/ コンベヤ速度表」をご参照ください | |||||||||
 |
コントローラの取付方向 ※1※2 | R：搬送方向右側※3 L：搬送方向左側※3 | |||||||||
 |
モータ出力 | D：ブラシレス変速 | 12：120W（IP66防水モータ） | ||||||||
 |
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | |||||||||
| 搬送質量 ※4 | MAX.15kg/台 | ||||||||||
- 詳細はこちらでご確認ください
- 駆動部の取付方向と反対側に取付となります。
- 呼称幅10または機高800mm未満の場合、コントローラは別置きとなります。
- 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
- 転倒防止のため、アンカー固定または前後装置と連結してご使用願います。

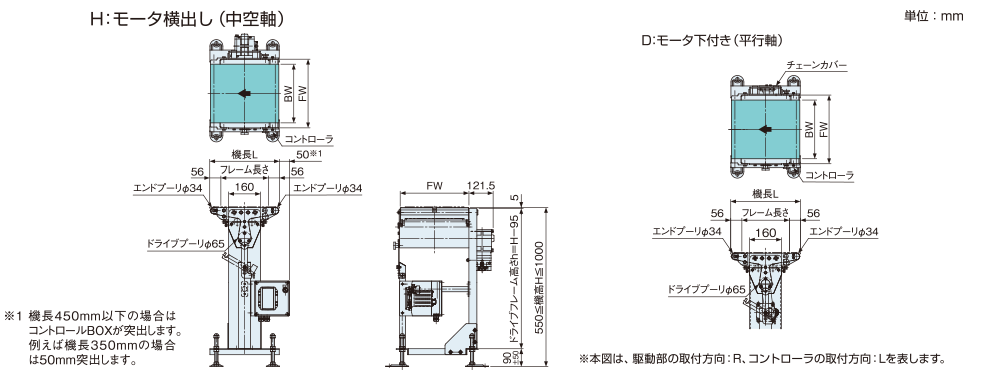

寸法図

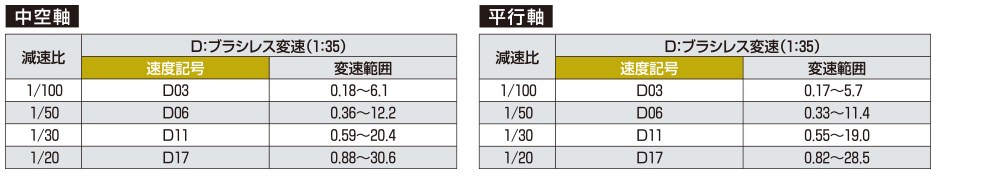

速度記号/コンベヤ速度表
- 1.表は50%負荷時の公称速度を表します。
2.ブラシレス変速時の負荷による速度変動は±1％以内です。
