ジャブコンJCC

カーブベルトタイプ

小もの搬送ラインに最適な防水構造のカーブコンベヤ。

ジャブコン / JCC
    ジャブコン / JCC

    仕様

    型式例
    1 JCC 2 40 3 H 4 R 5 90 6 F11 7 L 8 09 9 X

    ※色文字 は準標準です。

    1 機種記号 JCC(ヘッドドライブ カーブ)
    2 呼称幅 20 30 40 50 60
    BW 有効ベルト幅(mm) 195 295 395 495 595
    内側半径(mm) 200
    5 カーブ角度 90:90°
    標準ベルト 樹脂製カーブベルト(1プライ)
    エンドローラ径(mm) φ19
    3 駆動部タイプ H:横出し(中空軸)
    4 搬送方向 ※1 R:右回り(時計回り)  L:左回り(反時計回り)
    6 速度記号 「速度記号/ コンベヤ速度表」をご参照ください
    7 コントローラの取付方向 ※1 R:外側から見て右側  L:外側から見て左側  T:モータ端子渡し※2
    8 モータ出力 N:定速 09:90W 20:200W
    F/G:インバータ変速 ※3
    9 入力電源※4 X:100V単相 Y:200V単相 Z:200V三相
    搬送質量 MAX.5kg/台
    1. 詳細は、「搬送方向とコントローラ取付方向」をご参照ください。
    2. T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
    3. 「F」は三菱製、「G」は東芝製を表します。
    4. 単相電源は、モータ出力90WのF/Gインバータ変速のみ適用します。

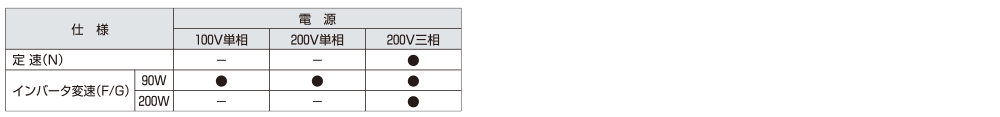

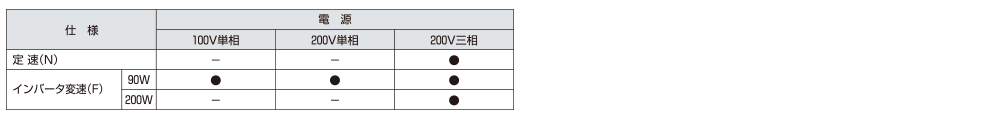

    標準仕様の電源対応表

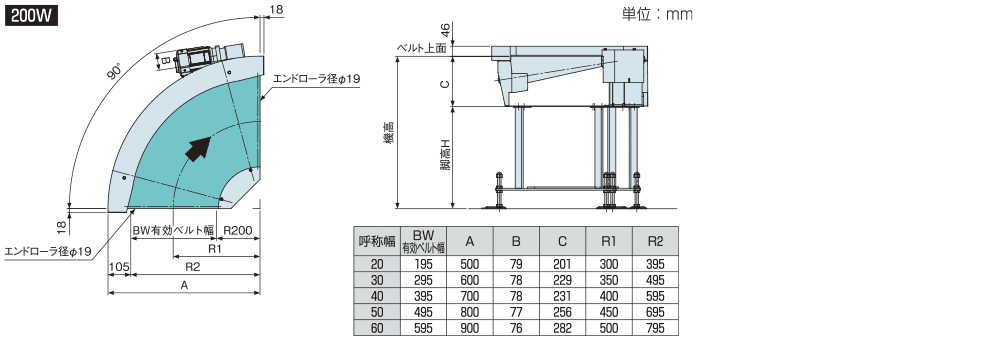

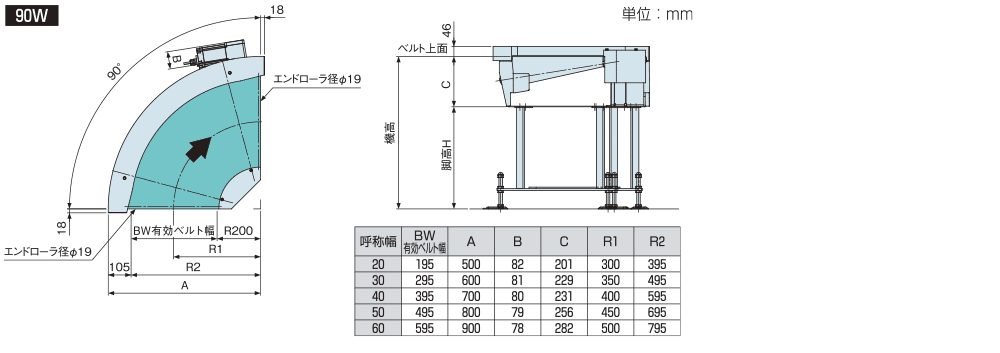

    寸法図

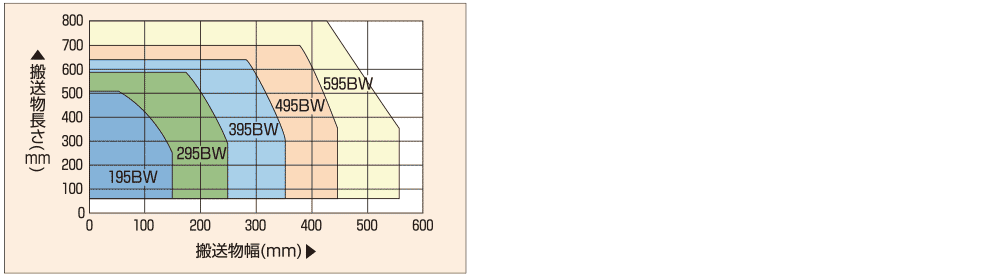

    ベルト幅選定グラフ

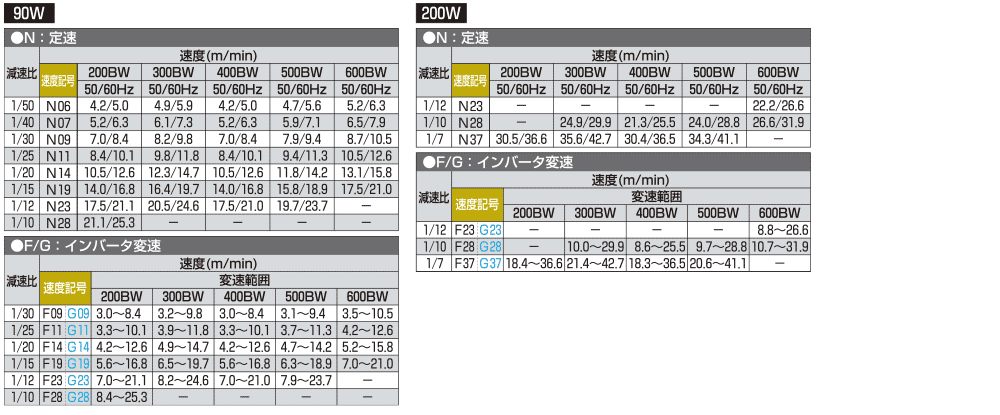

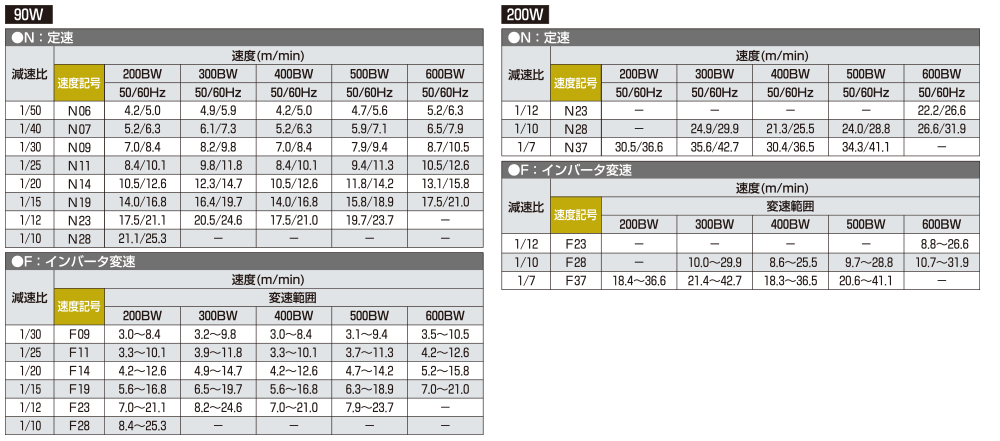

    速度記号/コンベヤ速度表

    注)下記速度はベルト中央速度です。


    • 1. 色文字 は準標準速度を表します。
      2. 表は50%負荷時の公称速度を表します。
      3.定速とインバータ変速の速度は、負荷により±10%程度変動します。
      4.「F」は三菱製、「G」は東芝製を表します。

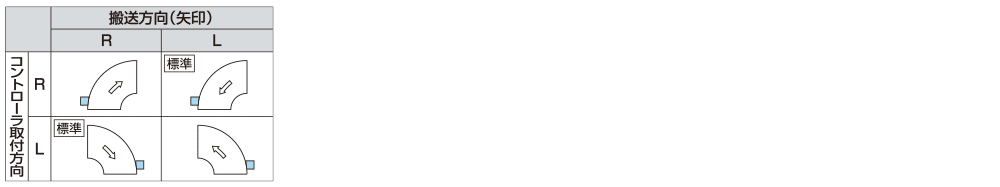

    搬送方向とコントローラ取付方向


    • 仕様によって指定の方向に取付けられない場合があります。
