ジャブコンJCB 120W
カーブベルトタイプ
〈ブラシレスモータ〉
最小スペースで方向転換できる耐水構造のカーブベルコンです。
各種アイコンについて
仕様
|
- |
|
※色文字 は準標準です。
 |
機種記号 | JCB（ヘッドドライブ・カーブ） | |||||
|---|---|---|---|---|---|---|---|
 |
呼称幅 ※1 | 20 | 30 | 40 | 50 | 60 | |
| BW 有効ベルト幅（mm） | 200 | 300 | 400 | 500 | 600 | ||
| ドライブプーリ中央径（mm） | φ51.1 | φ49 | φ46.7 | φ45 | φ50 | ||
| 内側半径（mm） | 200 | ||||||
 |
カーブ角度 | 90：90° 60：60° 45：45° | |||||
| 標準ベルト | 樹脂製カーブベルト（1プライ） | ||||||
 |
駆動部タイプ | D：下付き | |||||
 |
搬送方向 ※2 | R：右回り（時計回り）  L：左回り（反時計回り）  |
|||||
 |
速度記号 | 「速度記号/ コンベヤ速度表」をご参照ください | |||||
 |
コントローラの取付方向 ※2 | R：外側から見て右側  L：外側から見て左側  |
|||||
 |
モータ出力 | D：ブラシレス変速 | 09：90W | ||||
 |
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | |||||
| 搬送質量 ※3 | MAX.10kg/台 | ||||||
- 呼称幅20は90°カーブのみ適用
- 詳細は、「搬送方向とコントローラ取付方向」をご参照ください。
- 水平分散荷重時の搬送質量。
- スイッチユニットと駆動部には、直接水をかけないようご注意ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。

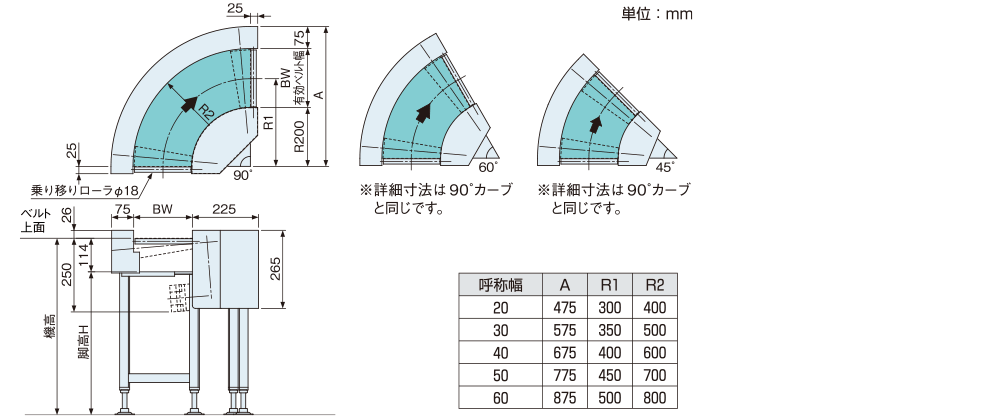

寸法図

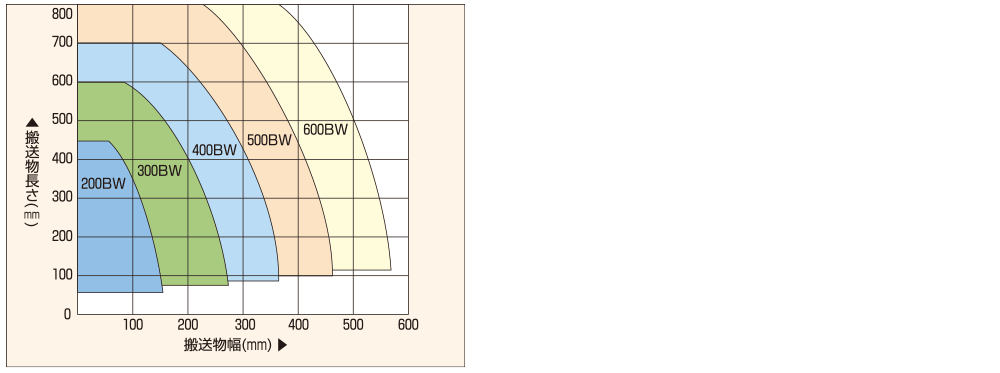

ベルト幅選定グラフ
クリアランス10mmのとき

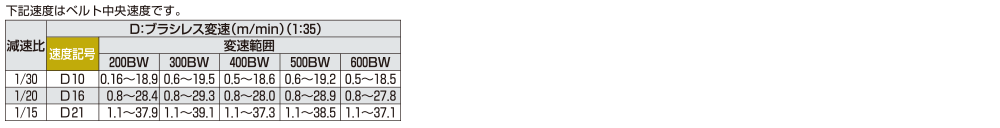

速度記号/コンベヤ速度表
- 1. 表は無負荷時の公称速度を表します。速度は負荷により±10％程度変動します。
2.ブラシレス変速時の負荷による速度変動は±2％以内です。

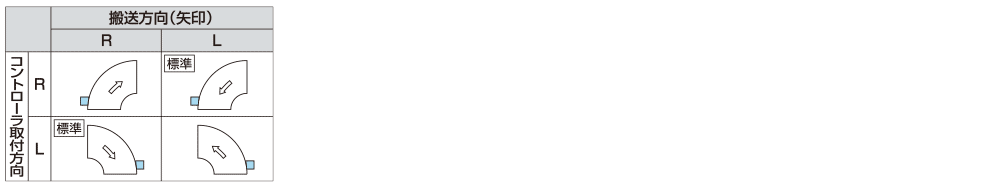

搬送方向とコントローラ取付方向
- 機幅、機高によって指定の方向に取付けられない場合があります。
