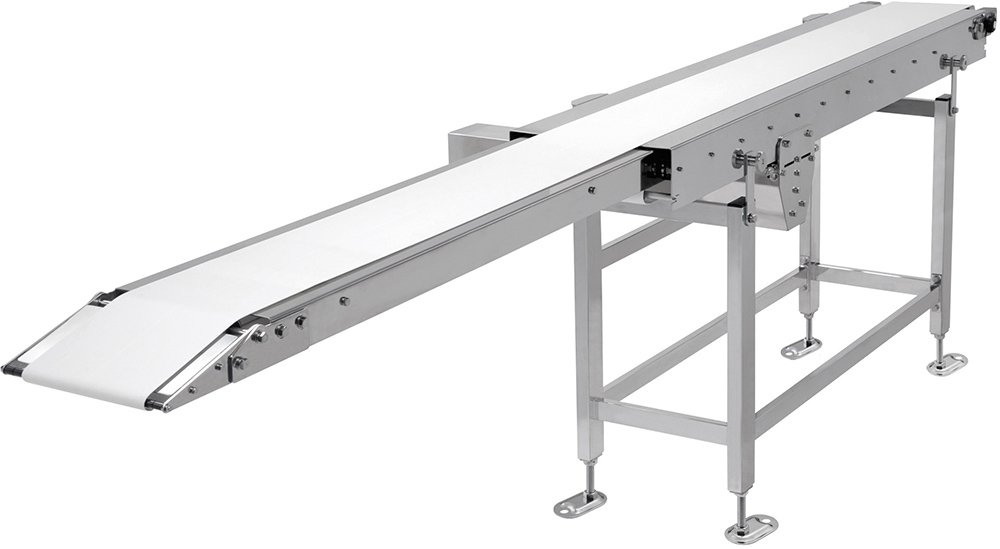

ジャブコンⅡJBT
シャトルタイプ
ストローク長1000mmの自動伸縮。 ピッチ供給や複数ラインへの切り替えに。
各種アイコンについて
仕様
| 機種記号 | JBT（シャトルタイプ） | ||||
|---|---|---|---|---|---|
| 呼称幅 | 20 | 30 | |||
| BW 実ベルト幅（mm） | 195 | 295 | |||
| FW フレーム幅（mm） | 320 | 420 | |||
| 機長（cm） | 伸時：285、縮時：185、MAX.ストローク：100 | ||||
| 標準ベルト | 樹脂製蛇行防止桟付きベルト（1プライ） | ||||
| エッジ形状/ エンドプーリ径 | 逆ローラエッジ側：φ16（R8） 反対側：φ34 | ||||
| 駆動部タイプ ※1 | D：下付き（平行軸） | ||||
| 駆動部の取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | ||||
| 速度記号 | 「速度記号/ コンベヤ速度表」をご参照ください | ||||
| コントローラの取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | ||||
| モータ出力 | F/G：インバータ変速 ※2 | 09：90W | |||
| 入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | ||||
| 搬送質量 | MAX.10kg/台 | ||||
- 詳細はこちらでご確認ください
- 「F」は三菱製、「G」は東芝製を表します。
- スイッチユニットと駆動部には、直接水をかけないようご注意ください。

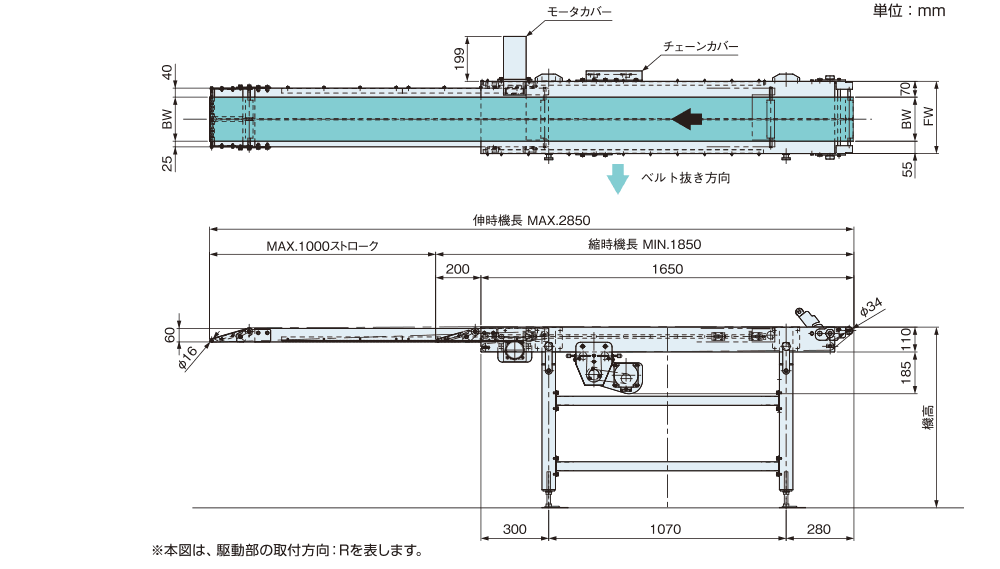

寸法図

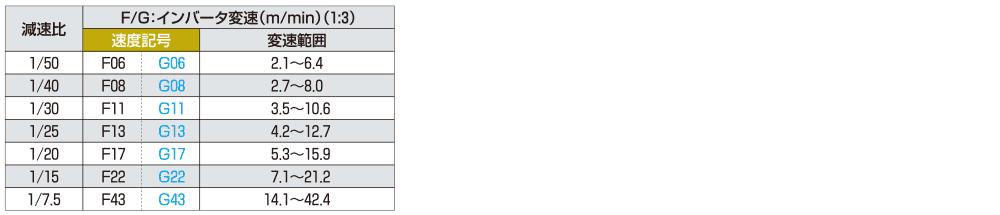

速度記号/コンベヤ速度表
- 1.表は無負荷時の公称速度を表します。負荷により±10％程度変動します。
2.「G」は東芝製、「F」は三菱製を表します。
