ジャブコンⅡJBRW 120W

型式例

JBRW

20

D

R

200

D11

R

12

X

※色文字 は準標準です。

	機種記号		JBRW（センタドライブ ベルト幅＝フレーム幅 両側ローラエッジ）
	呼称幅		15	20	25	30	35	40	45	55
BW 実ベルト幅（mm）			145	195	245	295	345	395	445	545
FW フレーム幅（mm）			145	195	245	295	345	395	445	545
	機長（cm）		MIN.93〜MAX.300							MIN.110～ MAX.300
標準ベルト			樹脂製蛇行防止桟付きベルト（1プライ）
エンドプーリ径			φ16（R8）
	駆動部タイプ		D：下付き
	駆動部の取付方向		R：搬送方向右側　L：搬送方向左側

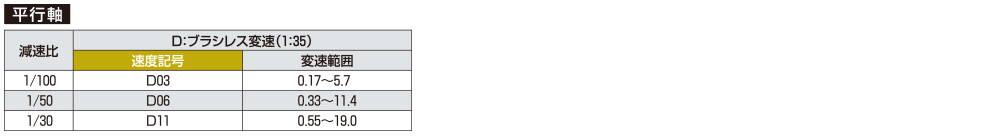

	速度記号		「速度記号／コンベヤ速度表」をご参照ください
	コントローラの取付方向		R：搬送方向右側　L：搬送方向左側
	モータ出力	D：ブラシレス変速	12：120W（IP66防水モータ）
	入力電源		X：100V単相　Y：200V単相　Z：200V三相
搬送質量 ※1			MAX.15kg/台

1. 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。

• コントローラを標準外へ設置する場合は、延長端子ボックス（オプション）が必要です。

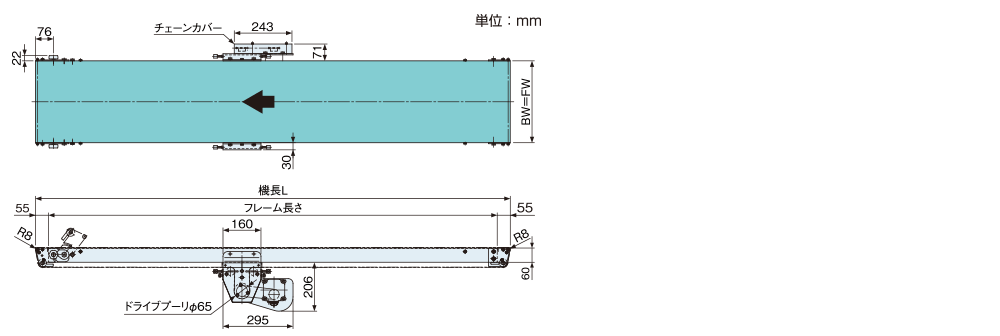

本図は、駆動部の取付方向：Rを表します。

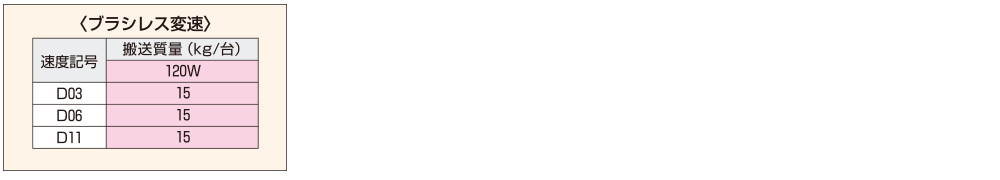

注）下記グラフ/表は水平分散荷重時の搬送質量を表します。

注）変速仕様の場合、搬送速度が最大速度の1/3になると、搬送質量は最大速度時の40%に低下します。

• 1.表は50%負荷時の公称速度を表します。
  2.2.ブラシレス変速時の負荷による速度変動は±1％以内です。
