ジャブコン®Ⅱ

JBH 90W

JBH 90W

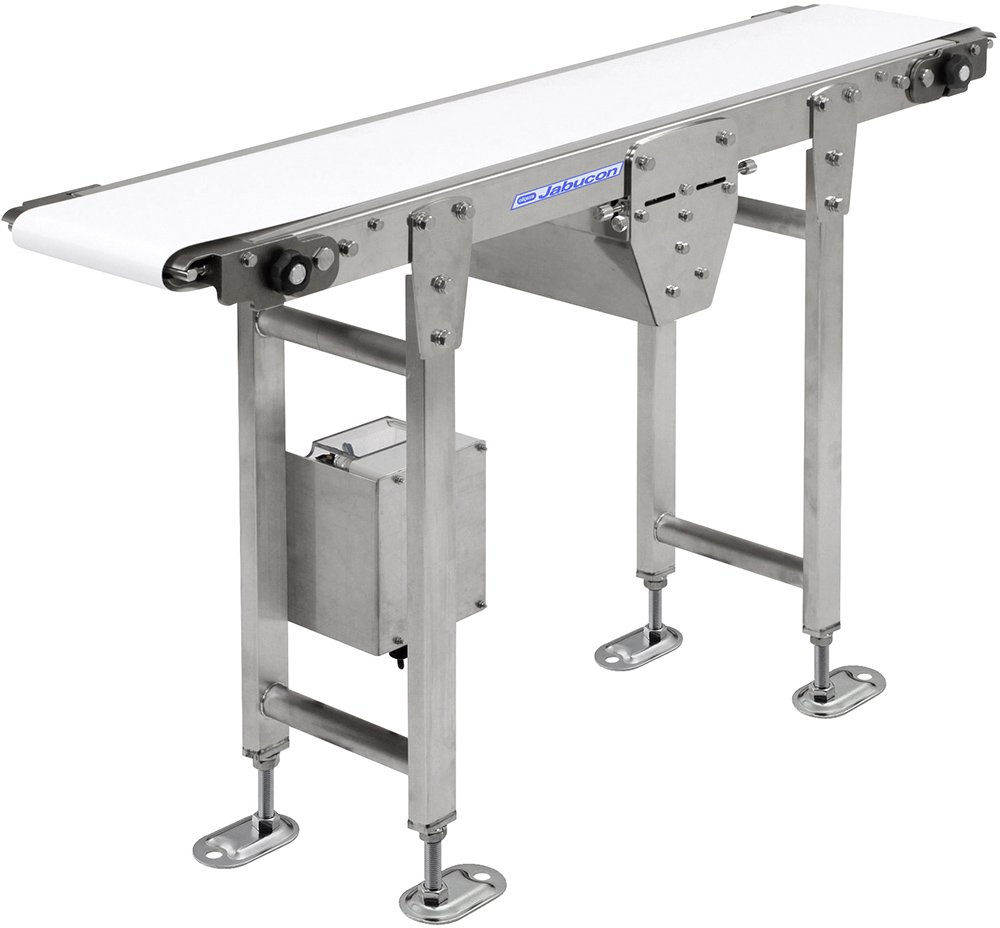

センタドライブ スタンダードタイプ

センタドライブ構造のベーシックタイプ。

  • 防水モータ
  • SUSフレーム高さ・60mm
  • フレーム強度・20kg/m
  • センタドライブ
  • インバータ変速
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 JBH 2 30 3 H 4 R 5 300 6 F13 7 L 8 09 9 X
1機種記号 JBH(センタドライブ スタンダード)
2呼称幅 10 15 20 25 30 35 40 50 60
BW 実ベルト幅(mm) 95 145 195 245 295 345 395 495 595
FW フレーム幅(mm) 145 195 245 295 345 395 445 545 645
5機長(cm)横出し 呼称幅10~40:MIN.89〜MAX.600
呼称幅50・60:MIN.呼称幅×2〜MAX.600
下付き 呼称幅10~40:MIN.99〜MAX.600
呼称幅50・60:MIN.呼称幅×2〜MAX.1200
上付き 呼称幅10~40:MIN.89〜MAX.600
呼称幅50・60:MIN.呼称幅×2〜MAX.600
標準ベルト 樹脂製平ベルト(1プライ)
エンドプーリ径 φ34
3駆動部タイプ※1 H:横出し(中空軸) D:下付き(平行軸) U:上付き(平行軸)
4駆動部の取付方向※1 R:搬送方向右側 L:搬送方向左側
6速度記号 「速度記号/ コンベヤ速度表」をご参照ください
7コントローラの取付方向※1 R:搬送方向右側 L:搬送方向左側
8モータ出力N:定速 09:90W(IP65防水モータ)
F/G:インバータ変速 ※2
9入力電源 X:100V単相 Y:200V単相 Z:200V三相
搬送能力 ※3 MAX.20kg/台
  1. 詳細はこちらでご確認ください
  2. 「F」は三菱製、「G」は東芝製を表します。
  3. 搬送能力は速度により変動します。「搬送能力の目安」をご参照ください。
  • コントローラは標準装備されていますが、万一不要の場合はキャブタイヤケーブル(2m)渡しとなります。
  • コントロールボックスを標準外へ設置する場合は、延長端子ボックス(オプション)が必要です。
  • ベルト幅600mm以上も製作いたしますのでご相談ください。

標準仕様の電源対応表

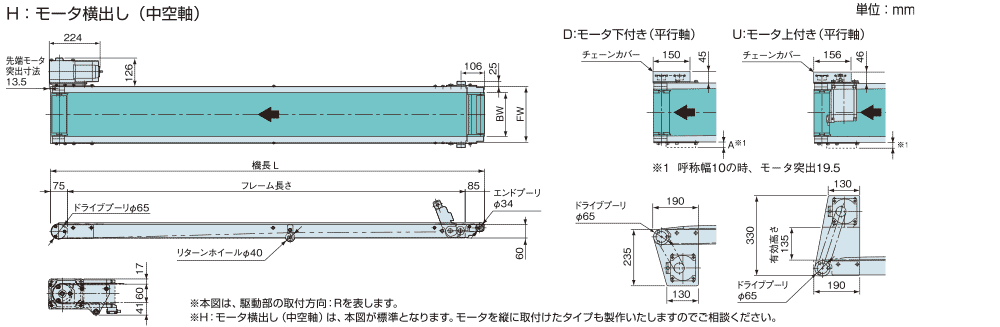

寸法図

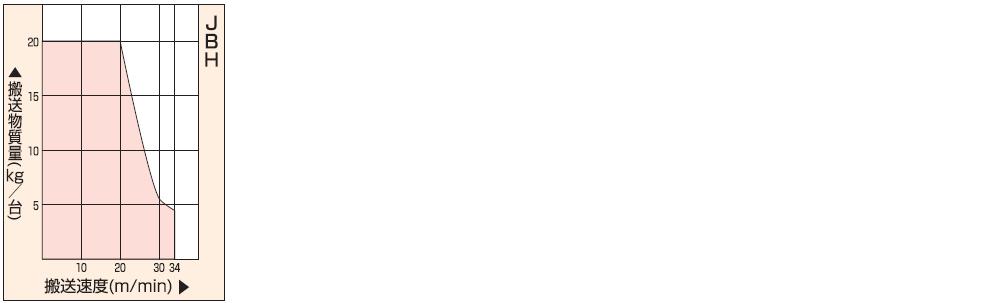

搬送能力の目安

下記グラフは定速水平分散荷重時の搬送能力を表します。
注)変速仕様の場合、搬送速度が最大速度の1/3になると、搬送物質量は最大速度時の40%に低下します。

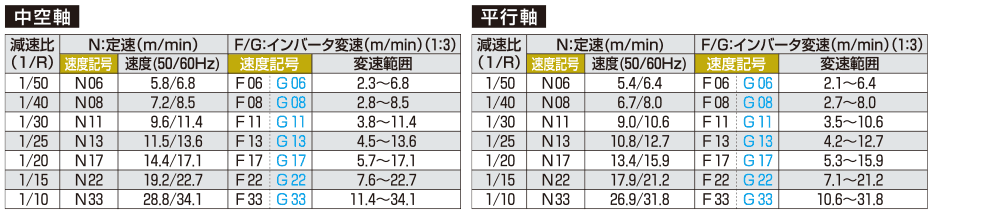

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を示します。
    2.表は50%負荷時の公称速度を表します。
    3.定速及び変速のインバータ方式の速度は、負荷により±10%程度変動します。
    4.「F」は三菱製、「G」は東芝製を表します。
  • 上記以外の速度も対応可能ですのでご相談ください。
