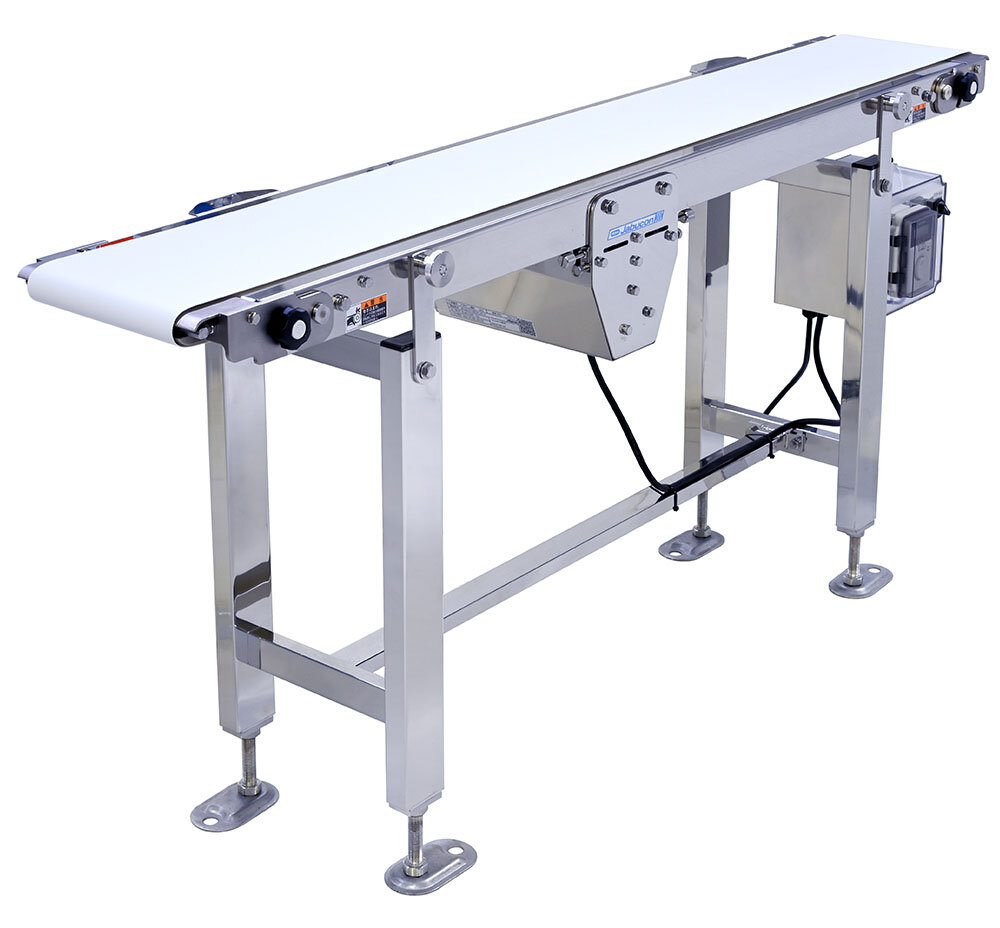

ジャブコンⅡJBG 120W
センタドライブ 蛇行レスタイプ
〈ブラシレスモータ〉
センタドライブ構造のベーシックタイプ。
各種アイコンについて
仕様
 JBG |
 30 |
 H |
 R |
 300 |
 D11 |
 R |
 12 |
 X |
|
機種記号 | JBG（センタドライブ 蛇行レス） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
呼称幅 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |
| BW 実ベルト幅（mm） | 95 | 145 | 195 | 245 | 295 | 345 | 395 | 495 | 595 | ||
| FW フレーム幅（mm） | 145 | 195 | 245 | 295 | 345 | 395 | 445 | 545 | 645 | ||
|
機長（cm） | 横出し | 呼称幅10～40：MIN.89〜MAX.600 呼称幅50・60：MIN.呼称幅×2〜MAX.600 |
||||||||
| 下付き | 呼称幅10～40：MIN.99〜MAX.600 呼称幅50・60：MIN.呼称幅×2〜MAX.600 |
||||||||||
| 上付き | 呼称幅10～40：MIN.89〜MAX.600 呼称幅50・60：MIN.呼称幅×2〜MAX.600 |
||||||||||
| 標準ベルト | 樹脂製蛇行防止桟付きベルト（1プライ） | ||||||||||
| エンドプーリ径 | φ34 | ||||||||||
|
駆動部タイプ※1 | H：横出し（中空軸） D：下付き（平行軸） U：上付き（平行軸） | |||||||||
|
駆動部の取付方向※1 | R：搬送方向右側 L：搬送方向左側 | |||||||||
|
速度記号 | 「速度記号/ コンベヤ速度表」をご参照ください | |||||||||
|
コントローラの取付方向※1 | R：搬送方向右側 L：搬送方向左側 | |||||||||
|
モータ出力 | D：ブラシレス変速 | 12：120W（IP66防水モータ） | ||||||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | |||||||||
| 搬送質量※2 | MAX.20kg/台 | ||||||||||
- 詳細はこちらでご確認ください
- 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。

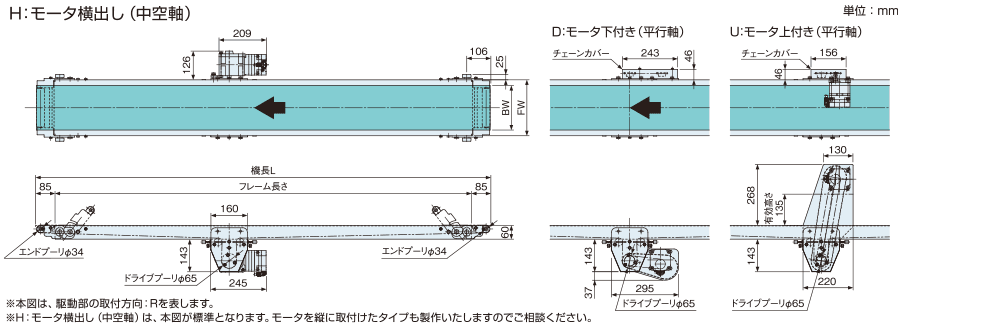

寸法図
搬送質量の目安

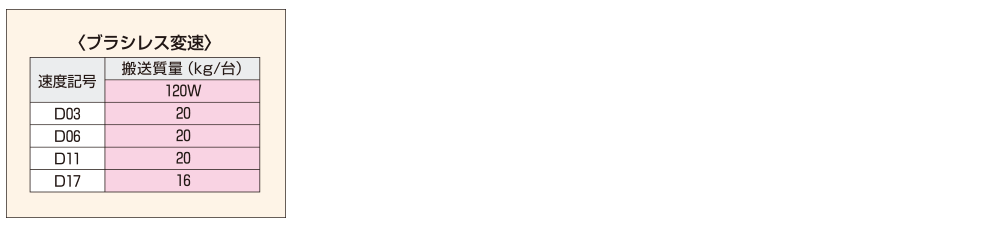

下記グラフは水平分散荷重時の搬送質量を表します。

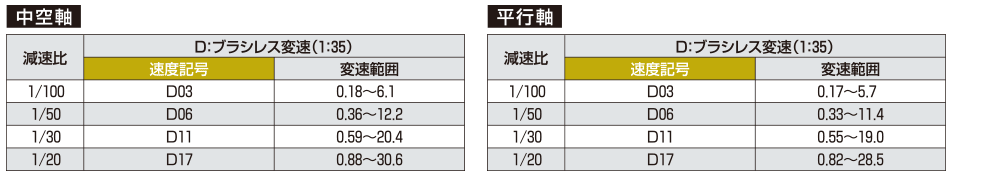

速度記号/コンベヤ速度表
- 1.表は50%負荷時の公称速度を表します。
2.ブラシレス変速時の負荷による速度変動は±1％以内です。
