ファインコンベヤⅡ

RT

RT

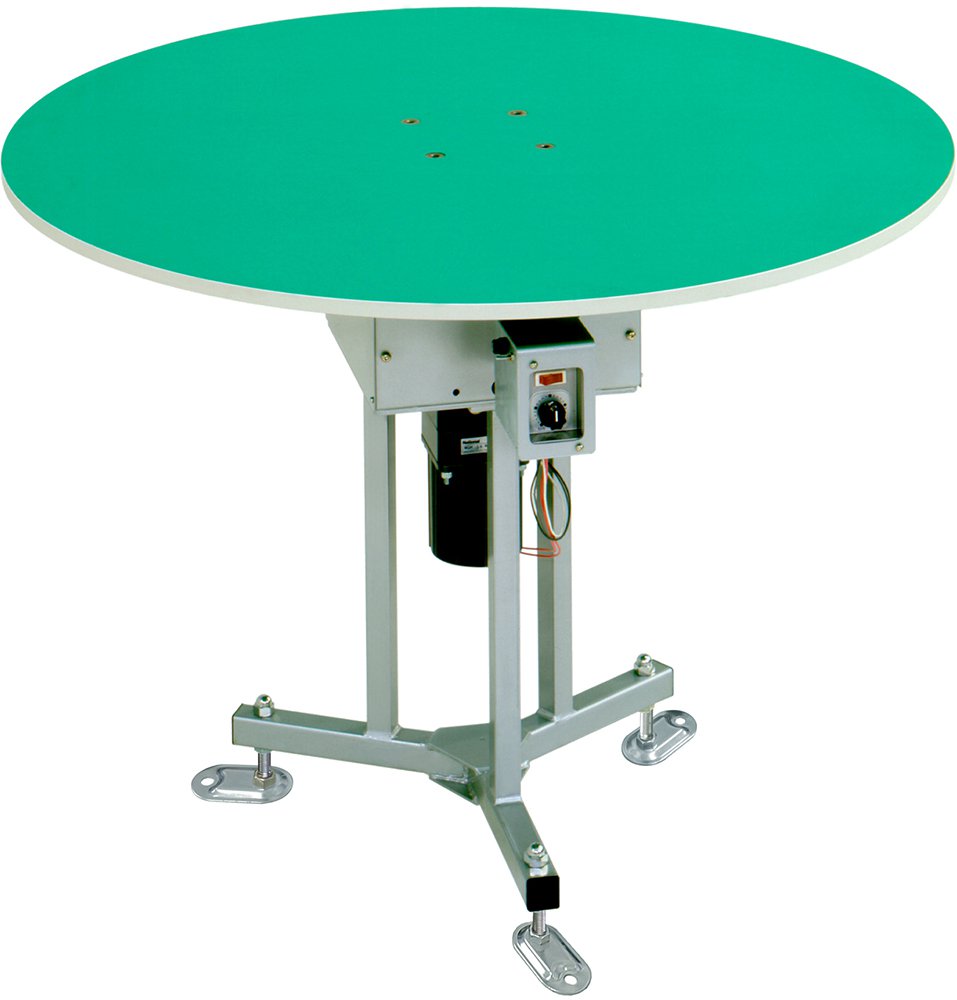

ロータリーテーブル

小型軽量の駆動ターンテーブル。

  • 搬送能力・20kg/台
  • ブラシレスモータ変速
  • インバータ

各種アイコンについて

仕様

型式と仕様
1 RT 2 80 3 B15 4 P 5 05 6 X
-
機高 (mm)
700H
-
7 GA

※色文字 は準標準です。

1 機種記号 RT(ロータリーテーブル)
2 呼称幅 60 80 100
テーブル直径(mm) φ600 φ800 φ1,000
3 速度記号 「速度記号/速度表」をご参照ください
4 テーブル表面材 P:ポリプロピレン(色:緑) D:デコラ(色:白) S:ステンレス製プレート(4t)
5 モータ出力 B:ブラシレス変速 05:50W
F/G:インバータ変速※1 04:40W
6 入力電源 X:100V単相 Y:200V単相  Z:200V三相

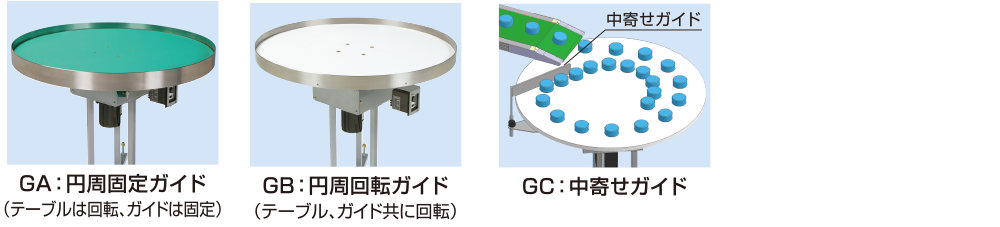

7 ガイド(オプション) 無記入:なし GA:円周固定ガイド GB:円周回転ガイド GC:中寄せガイド
搬送質量 総荷重20kg/台(最大6kg/個)
自重※2 29kg(テーブル直径φ600mm) 32kg(テーブル直径φ800mm) 36kg(テーブル直径φ1000mm)
  1. 「F」は三菱製、「G」は東芝製を表します。
  2. 自重はP:ポリプロピレン、D:デコラの機高700mm時の数値です。

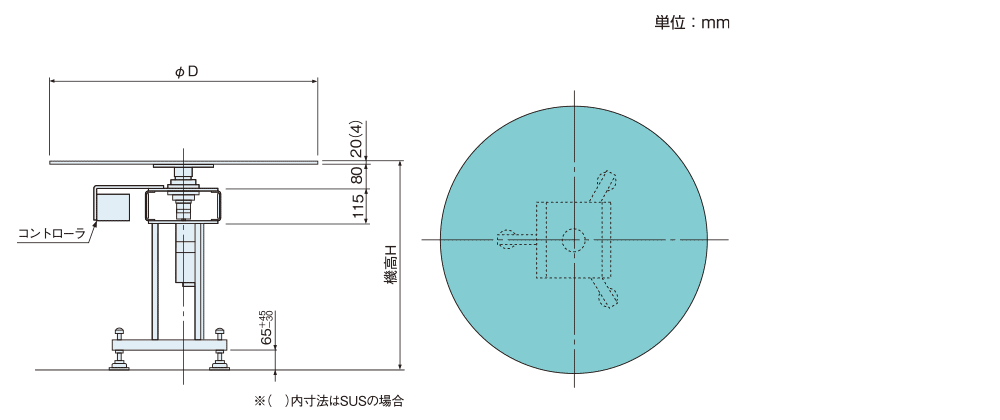

寸法図

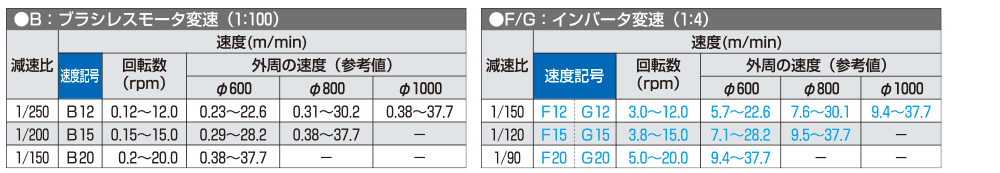

速度記号/速度表


  • 1. 色文字 は準標準速度を表します。
    2.「F」は三菱製、「G」は東芝製を表します。

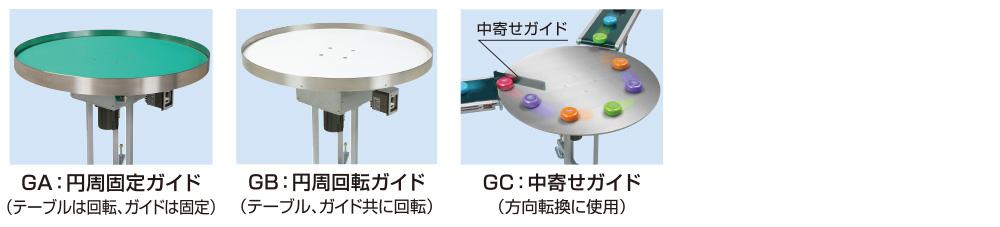

オプション

rt04.jpg ※上記写真のテーブル表面材はあくまで一例です。3種より自由に選択できます(仕様参照)

用途例・採用事例

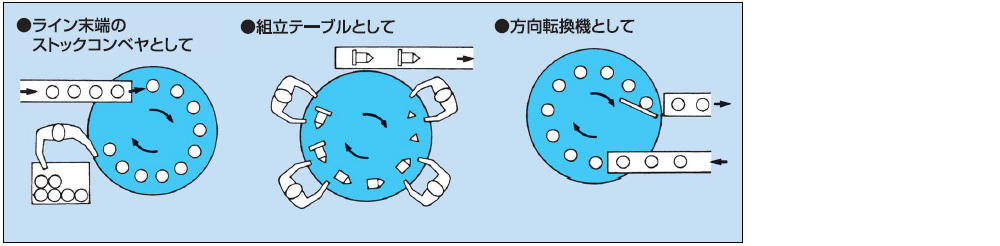

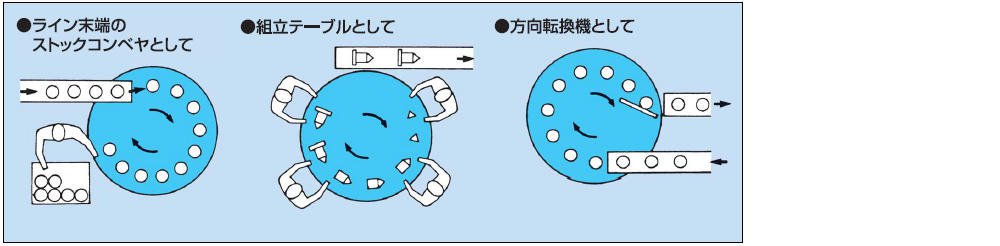

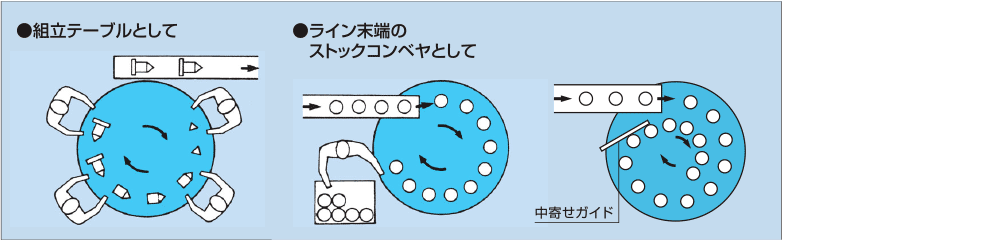

用途例

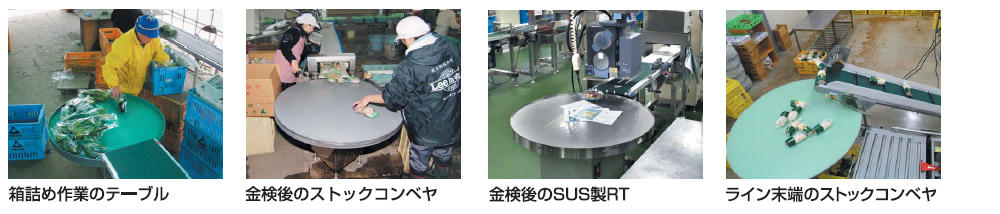

採用事例
