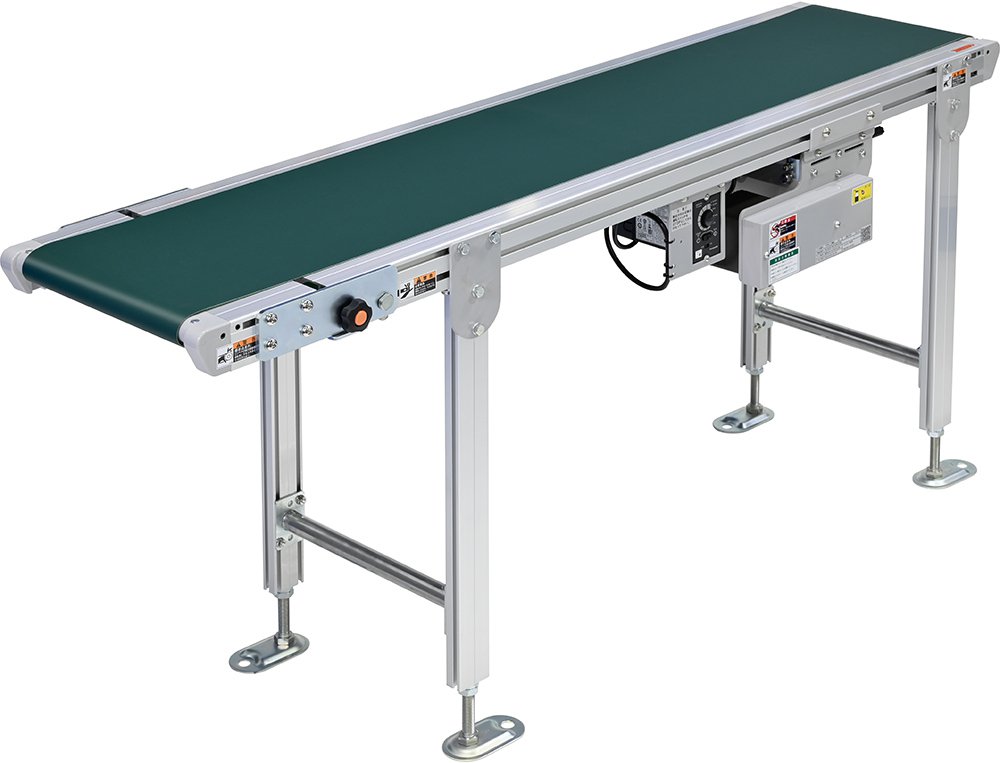

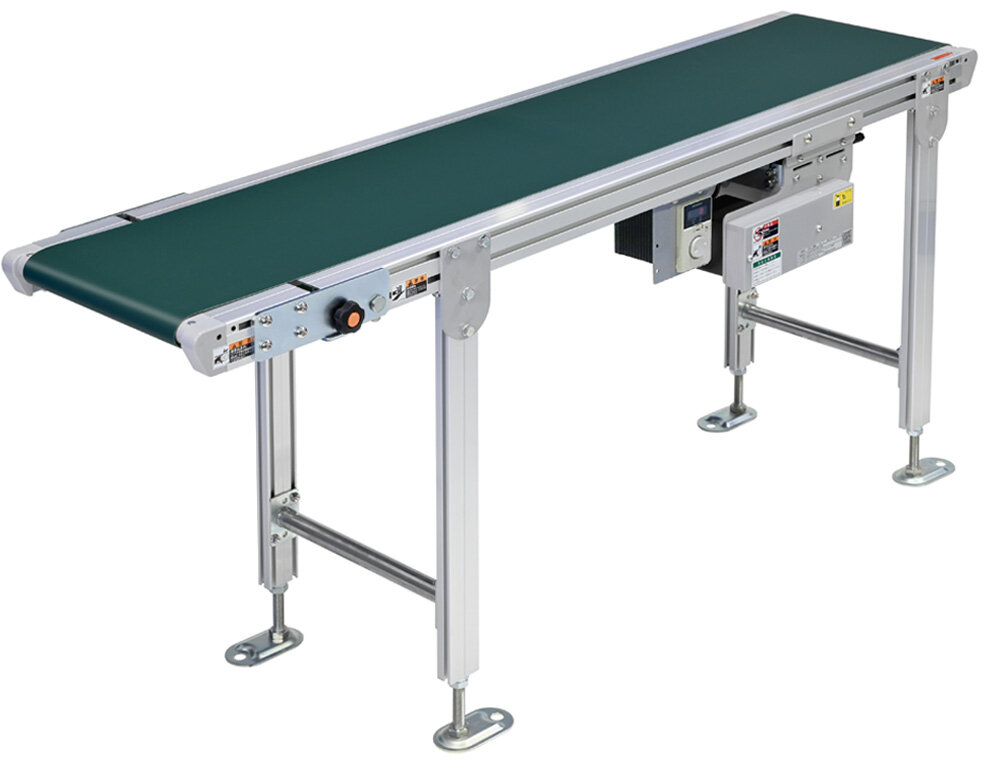

ファインコンベヤⅡ

FPH

FPH

ベルト脱着 スタンダードタイプ

ベルト脱着機構を標準装備。
ベルト清掃やメンテナンスが容易に。

  • フレーム高さ・2溝/60mm
  • フレーム強度・20kg/m
  • センタドライブ
  • ブラシレスモータ変速
  • インバータ
  • 多機能ベル
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 FPH 2 30 3 D 4 R 5 150 6 B13 7 R 8 09 9 X

※色文字 は準標準です。

1機種記号 FPH(センタドライブ ベルト脱着 スタンダード)
2呼称幅 20253035405060
BW 実ベルト幅 ※1 (mm) 197247297347397497597
FW フレーム幅(mm) 280330380430480580680
5機長(cm)MIN 100120
MAX 800 ※高速仕様は400
機高(mm) 660≦機高H≦1,060
標準ベルト 樹脂製平ベルト(1プライ)
エンドプーリ径 φ34
3駆動部タイプ ※2 D:下付き(平行軸)
4駆動部の取付方向 ※2 R:搬送方向右側 L:搬送方向左側
6速度記号 「速度記号 / コンベヤ速度表」をご参照ください。
7コントローラの取付方向 ※2 R:搬送方向右側 L:搬送方向左側
8モータ出力N:定速 09:90W
B:ブラシレス変速
F/G:インバータ変速※3 09:90W
9入力電源 X:100V単相 Y:200V単相  Z:200V三相
搬送能力※4 MAX. 50kg/台
  1. 機長400cmを超える場合は、実ベルト幅より7mm狭くなります。
  2. 詳細はこちらでご確認ください
  3. 「F」は三菱製、「G」は東芝製を表します。
  4. 搬送能力は速度により変動します。「搬送能力の目安」をご参照ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

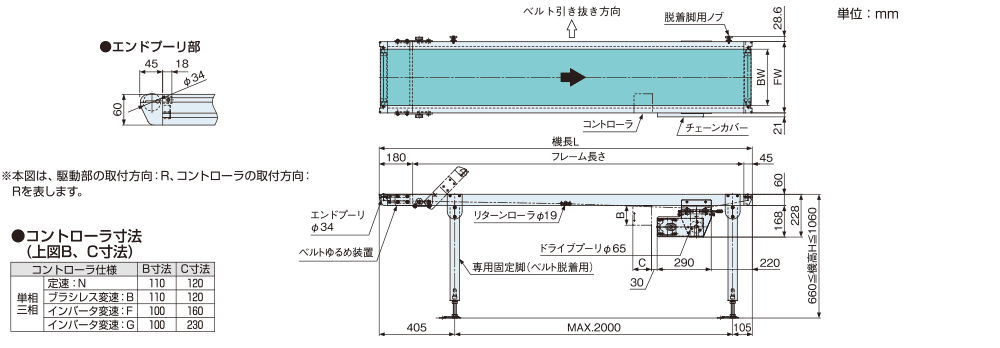

寸法図

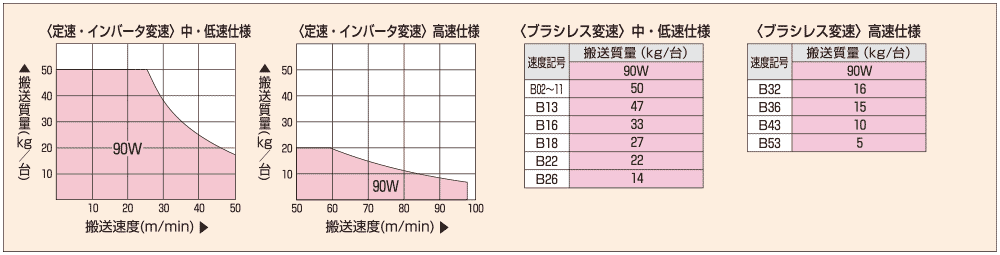

搬送能力の目安

注)下記グラフ/表は水平分散荷重時の搬送能力を表します。

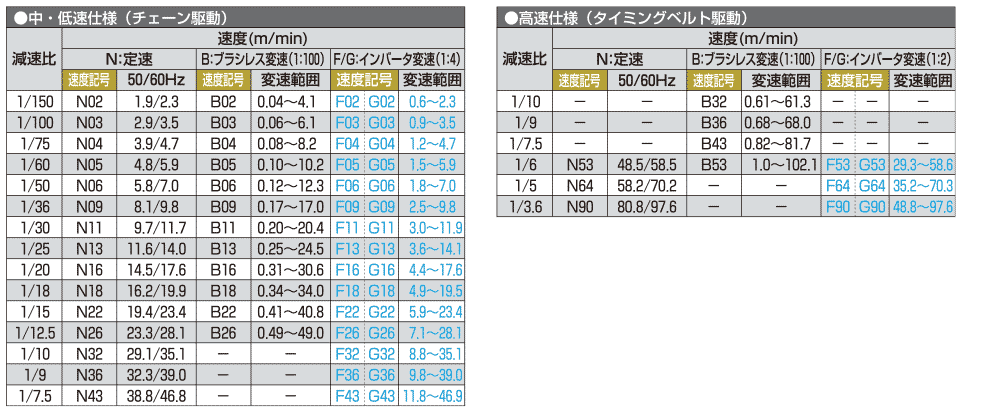

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3. ブラシレス変速時の負荷による速度変動は±1%以内です。
    4.「F」は三菱製、「G」は東芝製を表します。
