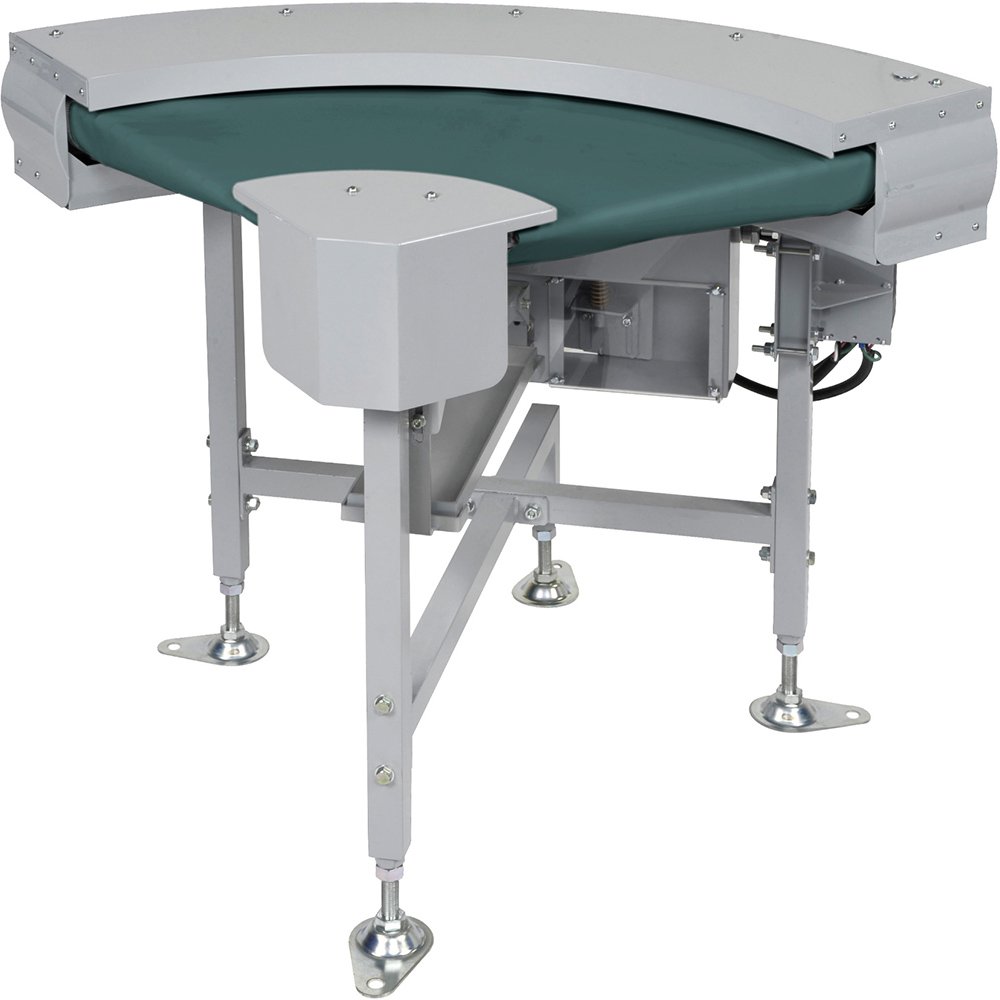

ファインコンベヤⅡ
仕様
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() | 機種記号 | FNC(センタドライブ カーブ) | |||||
---|---|---|---|---|---|---|---|
![]() | 呼称幅 | 30 | 40 | 50 | 60 | 80 | |
BW 有効ベルト幅(mm) | 300 | 400 | 500 | 600 | 800 | ||
内側半径 (mm) | 200 | ||||||
![]() | カーブ角度 | 90:90° | |||||
標準ベルト | 樹脂製カーブベルト(1プライ) | ||||||
エンドローラ径 | φ14 | ||||||
![]() | 駆動部タイプ ※1 | D:下付き | |||||
![]() | 搬送方向 ※2 | R:右回り(時計回り) ![]() ![]() |
|||||
![]() | 速度記号 | 「速度記号 / コンベヤ速度表」をご参照ください。 | |||||
![]() | コントローラの取付方向 ※2 | R:外側から見て右側 ![]() ![]() ※機幅、機高によって指定の方向に取付けられない場合があります。 |
|||||
![]() | モータ出力 | F:インバータ変速 | 20:200W 40:400W | ||||
![]() | 入力電源 | Z:200V三相 | |||||
搬送能力 | 変速Max. 10kg/台 |
- 詳細はこちらでご確認ください
- 詳細は「搬送方向とコントローラ位置」をご参照ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。

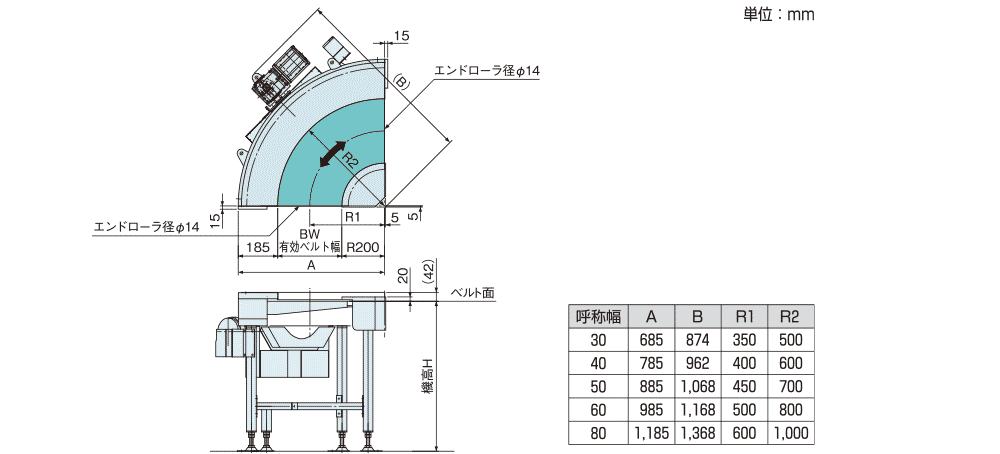

寸法図

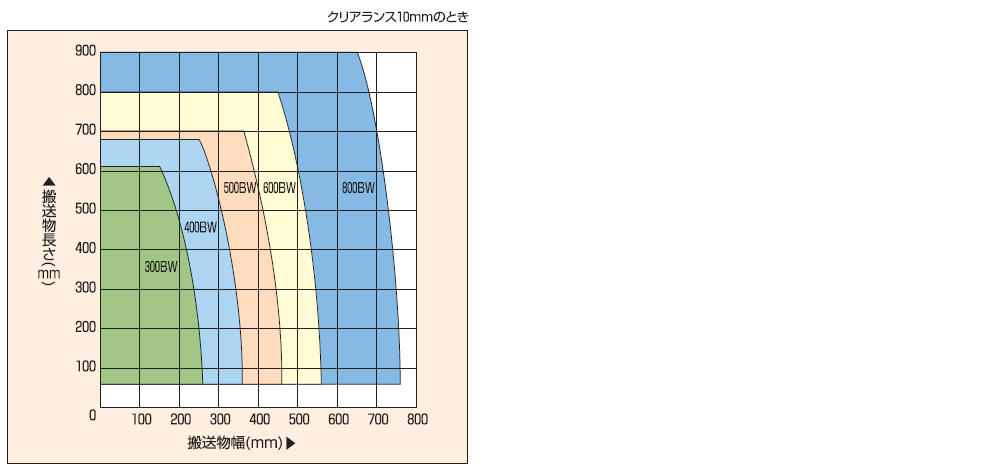

ベルト幅選定グラフ

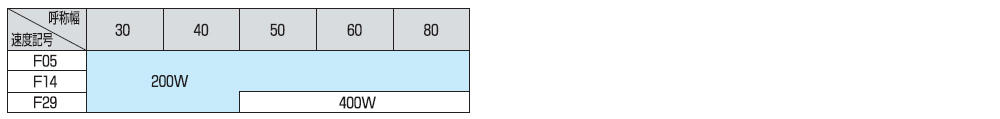

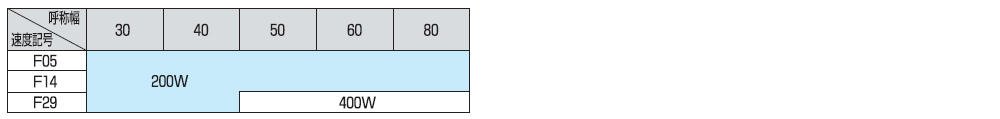

モータ出力標準設定一覧表

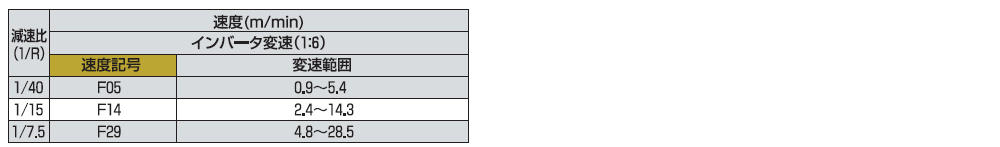

速度記号/コンベヤ速度表
下記速度はベルト中央速度です。
- 1. 速度は、負荷により±10%程度変動します。
2.「F」は三菱製を表します。
3.ベルト幅により速度は変動します。

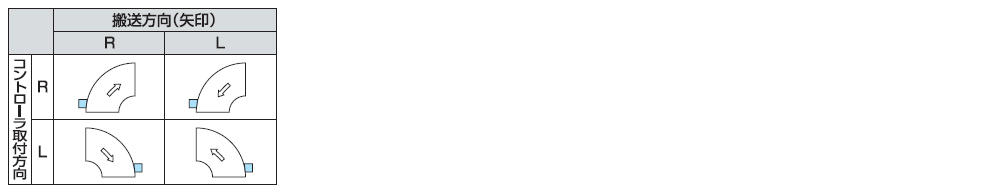

搬送方法とコントローラー取付方向
※機幅、機高によって指定の方向に取付けられない場合があります。
