ファインコンベヤⅡ

FMC

FMC

カーブベルトタイプ

多列、小もの搬送ラインに最適なカーブベルトコンベヤ

  • 搬送能力・5kg/台 変速
  • センタドライブ
  • インバータ

各種アイコンについて

仕様

型式例
1 FMC 2 40 3 D 4 R 5 90 6 G30 7 R 8 09 9 X

※色文字 は準標準です。

1機種記号 FMC(センタドライブ カーブ)
2呼称幅 20 30 40 50 60
BW 実ベルト幅(mm) 200 300 400 500 600
内角半径(mm) 200
5カーブ角度 90:90°
標準ベルト 樹脂製カーブベルト(1プライ)
エンドローラ径 φ24
3駆動部タイプ※1 D:下付き
4搬送方向※2 R:右回り(時計回り)  L:左回り(反時計回り)
6速度記号 「速度記号 / コンベヤ速度表」をご参照ください。
7コントローラの取付方向※1 ※2 標準R:外側から見て右側  L:外側から見て左側
※機幅、機高によって指定の方向に取付けられない場合があります。
8モータ出力G/F:インバータ変速※3 09:90W
9 入力電源 X:100V単相 Y:200V単相 Z:200V三相
搬送能力 5kg/台
  1. 詳細はこちらでご確認ください
  2. 詳細は「搬送方向とコントローラ取付方向」をご参照ください。
  3. 「G」は東芝製、「F」は三菱製を表します。

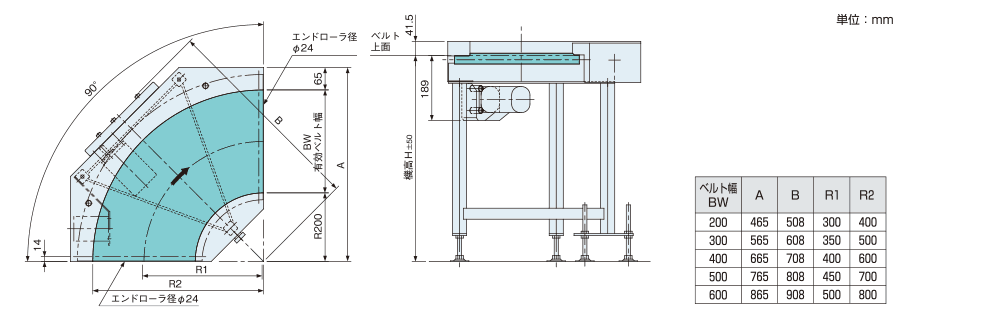

寸法図

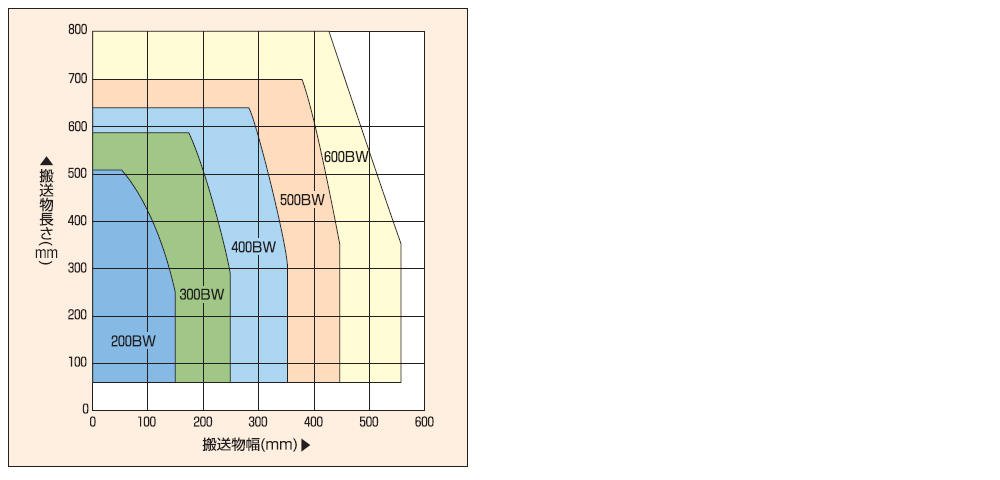

ベルト幅選定グラフ

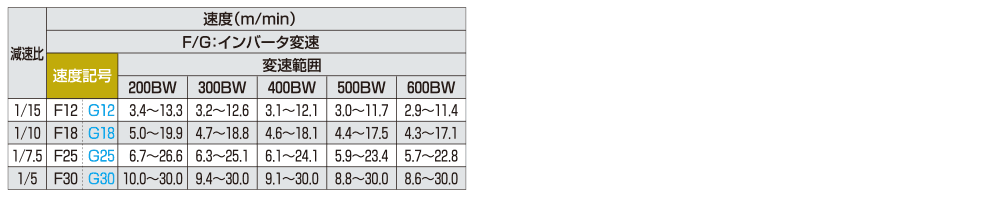

速度記号/コンベヤ速度表

下記速度はベルト中央速度です。

  • 1.速度は、負荷により±10%程度変動します。
    2.「G」は東芝製、「F」は三菱製を表します。
    3.最大速度は30m/minです。

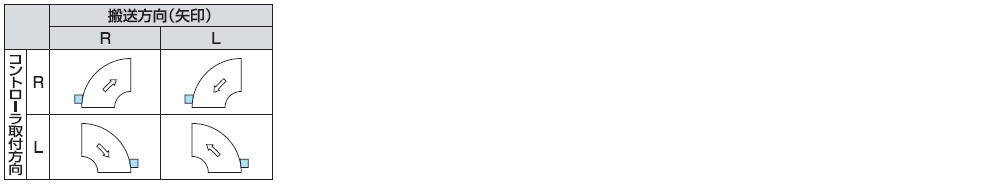

搬送方法とコントローラ取付方向

※機幅、機高によって指定の方向に取付けられない場合があります。
