ファインコンベヤⅡ

ペタコン60

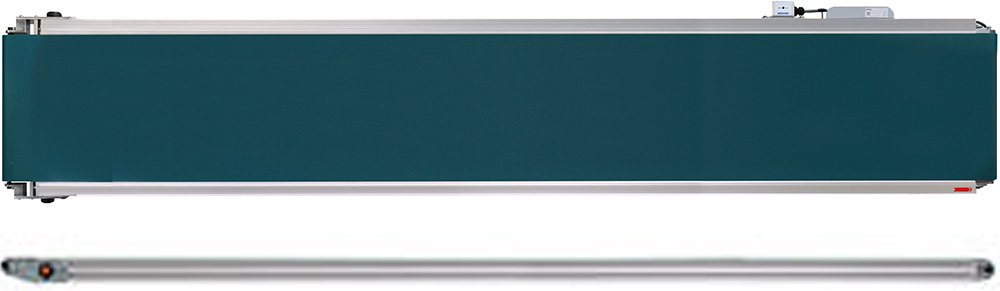

ペタコン60

FHQ:スタンダードタイプ/FHQG:蛇行レスタイプ

コンベヤ下面に突起物のない薄型ベルコン

  • 搬送能力・20kg/台
  • フレーム高さ・2溝/60mm
  • ブラシレスモータ変速
  • センタドライブ
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 FHQ 2 30 3 P 4 L 5 200 6 S12 7 D 8 04 9 AC電源のみスイッチ選択

※色文字 は準標準です。

1機種記号 FHQ(ヘッドドライブ スタンダードタイプ) FHQG(ヘッドドライブ 蛇行レスタイプ)
2呼称幅 30 40 50 60
BW 実ベルト幅(mm) 300 400 500 600
FW フレーム幅(mm) 380 480 580 680
5機長(cm)MIN 46 50 62.5 75
MAX 300
3駆動部タイプ P:モータプーリ
標準ベルト FHQ:樹脂製平ベルト(1プライ) FHQG:樹脂製蛇行防止桟付きベルト(1プライ)
エンドプーリ径 φ38
4リード線引き出し方向 R:搬送方向右側 L:搬送方向左側(標準) ※ドライバ基板取付方向
6速度記号 S:速度選択式 ※「速度記号 / コンベヤ速度表」をご参照ください。
8モータ出力 DCブラシレスモータローラ(04:40W)
7入力電源 D:DC24V (X:AC100V単相 Y:AC200V単相)
9AC電源ユニット仕様の場合
スイッチを選択
S:CB型 V:CBS型
搬送能力 MAX.20kg/台
  • ・機長550mm以上の場合、リターンローラが付きます。
    ・機長750mm未満の場合、ドライバ基板は別置きとなります。

ドライバ基板仕様

  • モータ/DC24V・0.6~2.4A(定格電流)
    ※定格電流は速度によって異なります。
  • 電源容量/DC24V 4A以上
  • 動作温度/5〜40℃ 但し凍結のないこと
  • 基板サイズ/長さ129.5×高さ53×奥行26mm
  • 保護ヒューズ/5A
  • 温度保護/サーマル(基板温度75℃以上)
  • その他/スロースタート・スローダウン機能

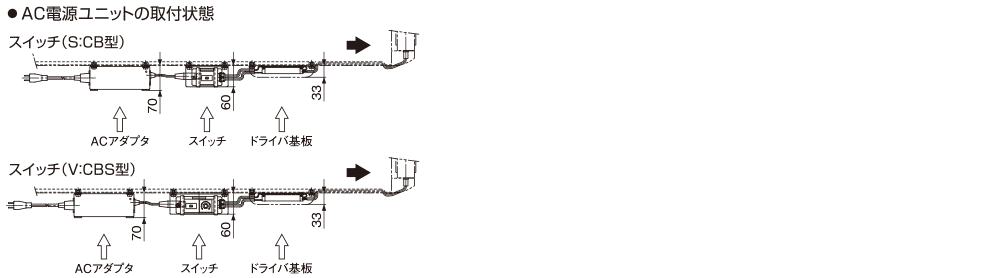

AC(交流)環境でご使用の場合はオプションの電源ユニット(DC変換)を用意しています。
電源ユニットはスイッチとACアダプタのセットになります。 petacon_fhq_04.jpg

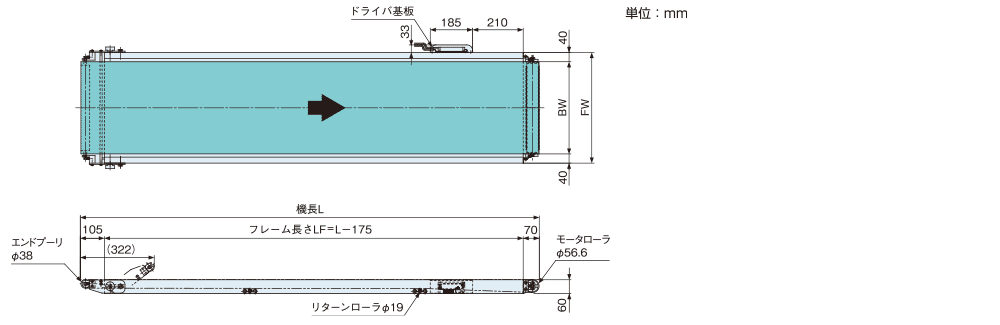

寸法図


  • 1.ドライバ基盤とスイッチ(S:CB型)およびACアダプタをコンベヤフレーム同側面に取り付ける場合、最短機長は1,200mになります。その他スイッチの場合は、弊社営業部までお問い合わせください。
    2. ドライバ基盤の取付け位置は搬送方向左側が標準です
    3.フレーム断面はこちらをご参照ください。

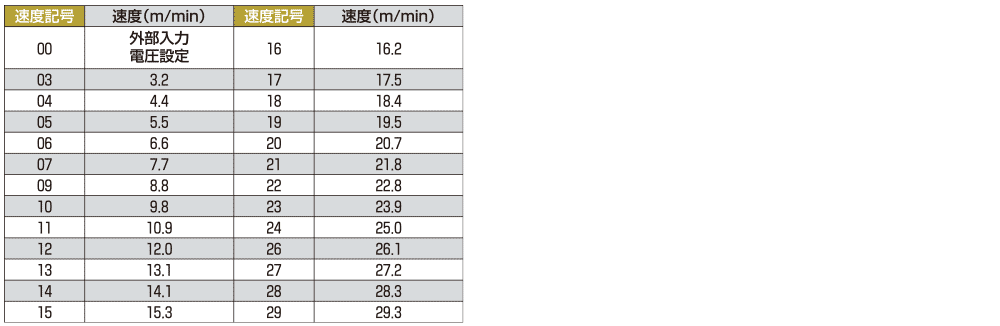

速度記号/コンベヤ速度表


  • 1.DIPスイッチの切替や外部信号から上記の速度を選択することが可能です。(無段変速ではありません)
    2.速度は負荷により変動があります。
    3.外部入力電圧にて速度変更する場合、上限速度は29.4m/min以下で使用願います。
    4.DC24Vで外部から速度制御を行う場合、またはスイッチ(CBS型)を取付ける場合は、速度記号を「00」に設定してください。
