ファインコンベヤⅡ

FHH 90W

FHH 90W

ヘッドドライブ スタンダードタイプ

メンテが簡単なヘッドドライブタイプ。

  • フレーム高さ・2溝/60mm
  • フレーム強度・20kg/m
  • ヘッドドライブ
  • RoHS対応品
  • ブラシレスモータ変速
  • インバータ
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 FHH 2 30 3 D 4 R 5 300 6 B18 7 R 8 09 9 X

※色文字 は準標準です。

1機種記号 FHH(ヘッドドライブ スタンダード)
2呼称幅 ※1 20 25 30 35 40 50 60 70 80
BW 実ベルト幅(mm) 200 250 300 350 400 500 600 700 800
FW フレーム幅(mm) 280 330 380 430 480 580 680 780 880
5機長(cm)MIN 70 80 100 120 140 160
MAX 800 ※高速仕様は400 400
標準ベルト 樹脂製平ベルト(1プライ) 同左(2プライ)
エンドプーリ径 φ34 φ57
3駆動部タイプ ※2 D:下付き(標準) U:上付き
4駆動部の取付方向 ※2 R:搬送方向右側 L:搬送方向左側
6速度記号 「速度記号 / コンベヤ速度表」をご参照ください。
7コントローラの取付方向 ※2 R:搬送方向右側 L:搬送方向左側
8モータ出力N:定速 09:90W
B:ブラシレス変速
G/F:インバータ変速※3 09:90W
9入力電源 X:100V単相 Y:200V単相  Z:200V三相
搬送能力※4 MAX. 50kg/台
  1. 高速仕様の適用呼称幅は20〜60です。
  2. 詳細はこちらでご確認ください
  3. 「G」は東芝製、「F」は三菱製を表します。
  4. 搬送能力は速度により変動します。「搬送能力の目安」をご参照ください。
  • 駆動部横出し(中空軸)仕様も製作いたしますのでご相談ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

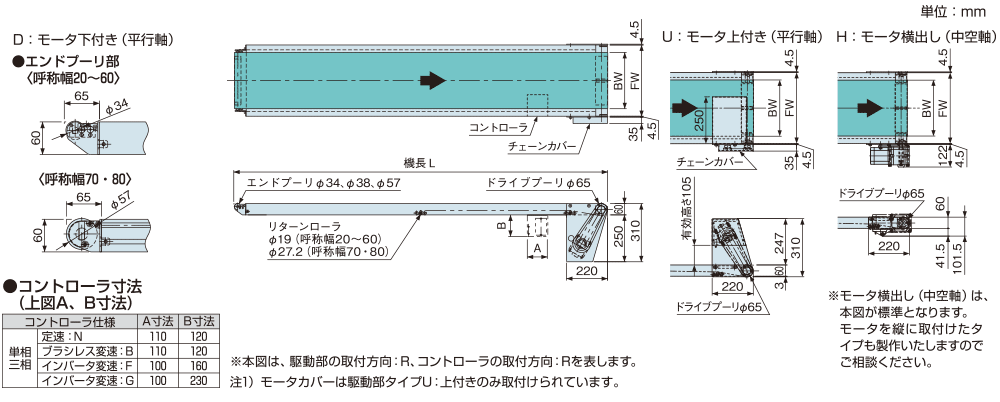

寸法図

注)フレーム断面はこちらをご参照ください。

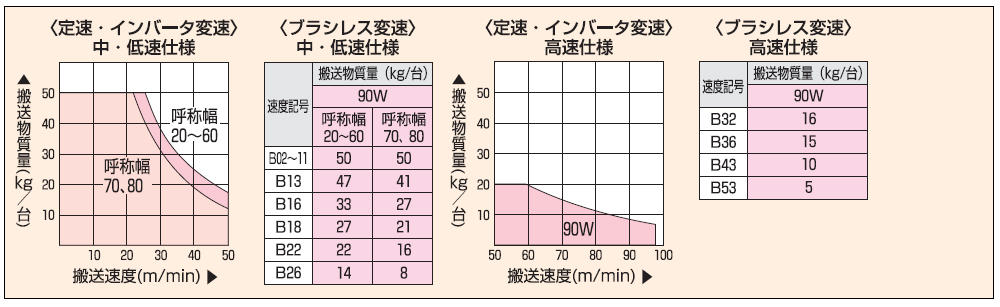

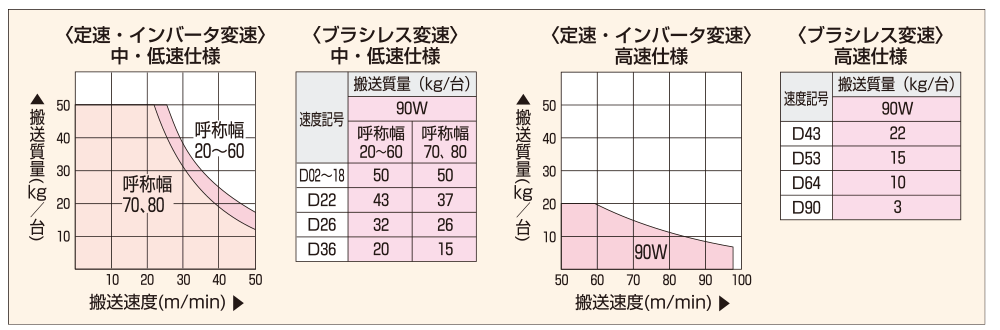

搬送能力の目安

注)下記グラフ/表は水平分散荷重時の搬送能力を表します。

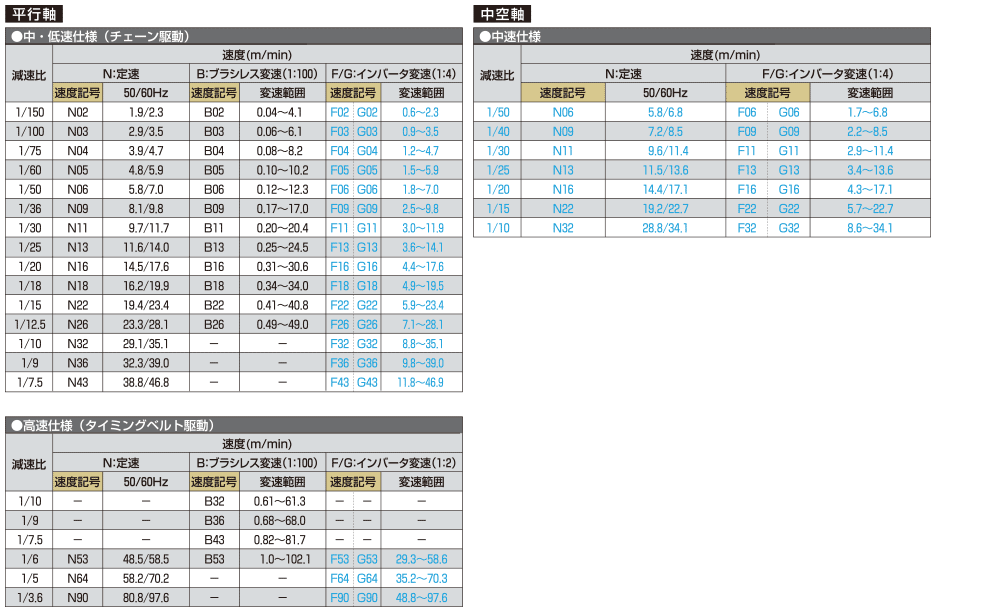

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2.定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3.ブラシレス変速時の負荷による速度変動は±1%以内です。
    4.「G」は東芝製、「F」は三菱製を表します。
