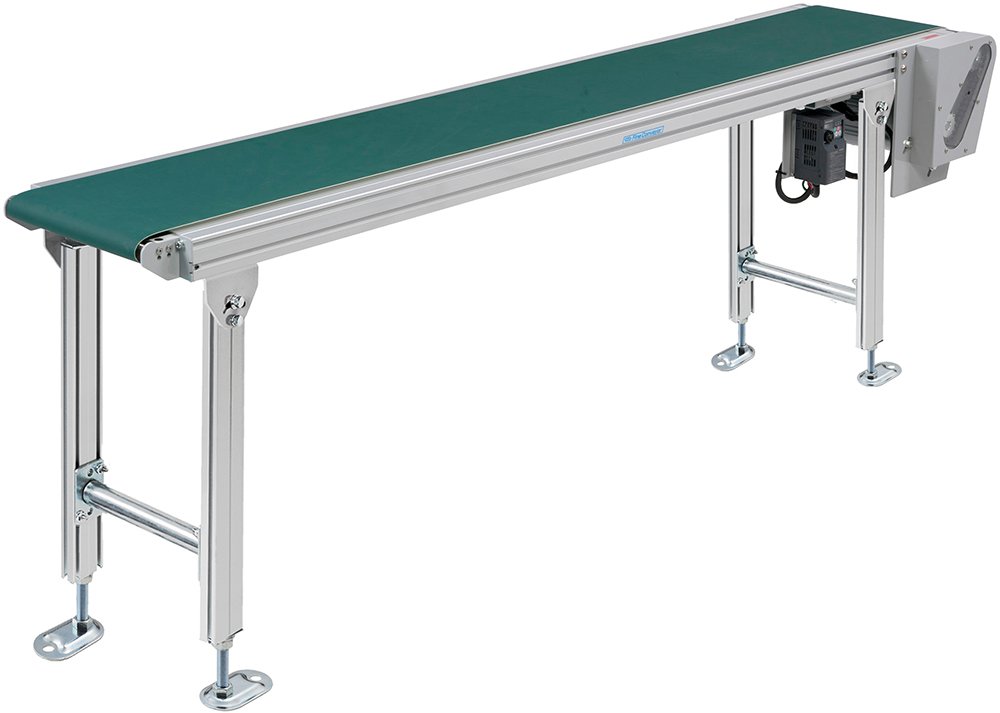

ファインコンベヤⅡ

FHG 200W(100W)

FHG 200W(100W)

ヘッドドライブ 強力蛇行レスタイプ

パワフルでメンテも簡単。

  • フレーム高さ・2溝/60mm
  • フレーム強度・20kg/
  • ヘッドドライ
  • IPMモータ変速
  • インバータ
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 FHG 2 30 3 D 4 R 5 300 6 F16 7 R 8 20 9 Z

※色文字 は準標準です。

1 機種記号 FHG(ヘッドドライブ 蛇行レス)
2 呼称幅 ※1 20 25 30 35 40 50 60 70 80 90 100
BW 実ベルト幅(mm) 200 250 300 350 400 500 600 700 800 900 1,000
FW フレーム幅(mm) 280 330 380 430 480 580 680 780 880 980 1,080
5 機長(cm) MIN 70 80 90 100
MAX 800 ※高速仕様は400 800 400
標準ベルト 樹脂製蛇行防止桟付きベルト(2プライ) ※高速仕様は1プライ
エンドプーリ径 φ38 φ57
3 駆動部タイプ ※2 D:下付き(標準) U:上付き  H:横出し(中空軸)
4 駆動部の取付方向 ※2 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号 / コンベヤ速度表」をご参照lください。
7 コントローラの取付方向 ※2 R:搬送方向右側 L:搬送方向左側 T:モータ端子渡し※3
8 モータ出力 N:定速 20:200W 10:100W
注)速度記号N06、F06、G06、P06以下の時は100Wになります。
F/G:インバータ変速※4
P:IPM変速※5
9 入力電源 ※6 X:100V単相 Y:200V単相  Z:200V三相
搬送質量※7 MAX. 120kg/台
  1. 高速仕様の適用呼称幅は20〜60です。
  2. 詳細はこちらでご確認ください。
  3. T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
  4. 「F」は三菱製、「G」は東芝製を表します。
  5. 変速方式はIPMモータ専用インバータです。
  6. 単相電源にする場合は、F/G:インバータ変速のみ適用します。
  7. 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

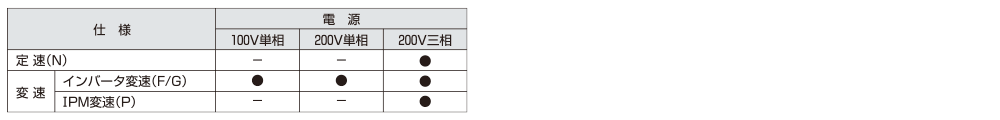

電源対応表

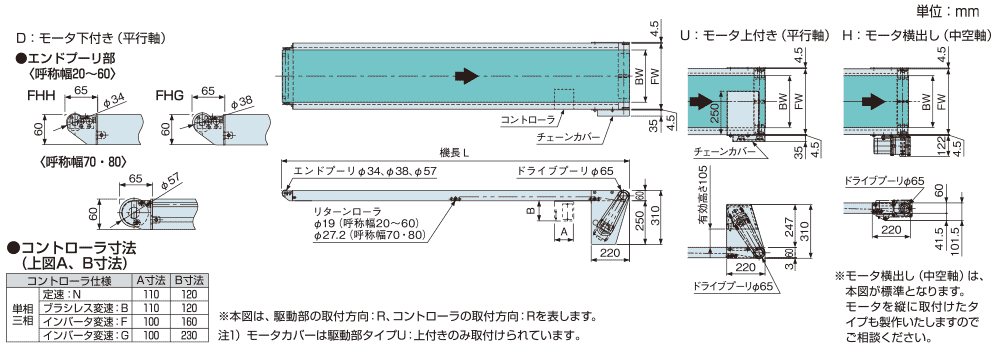

寸法図


注)フレーム断面はこちらをご参照ください。

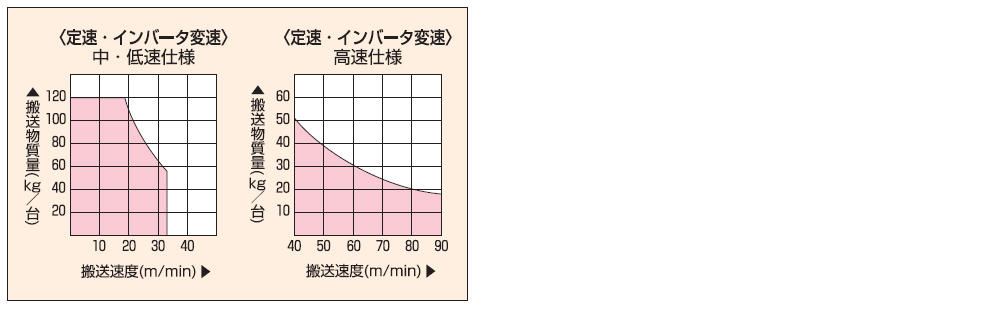

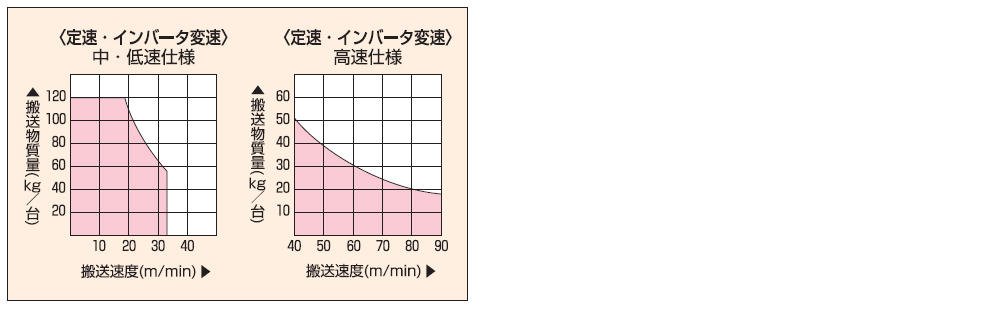

搬送能力の目安

注)下記グラフ/表は水平分散荷重時の搬送質量を表します。

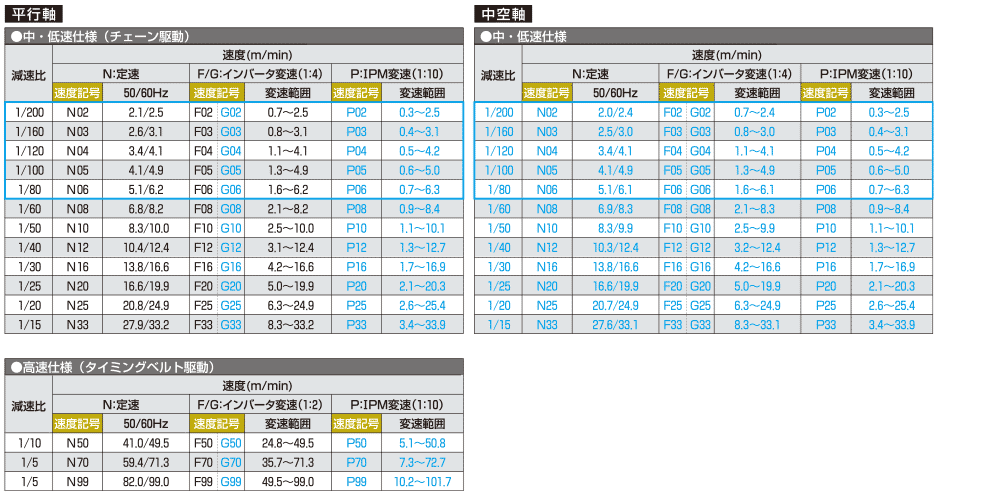

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2.「N06」 「F06」「G06」「P06」以下の場合、モータ出力は100Wになります。( 部分)
    3. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    4.「F」は三菱製、「G」は東芝製を表します。
