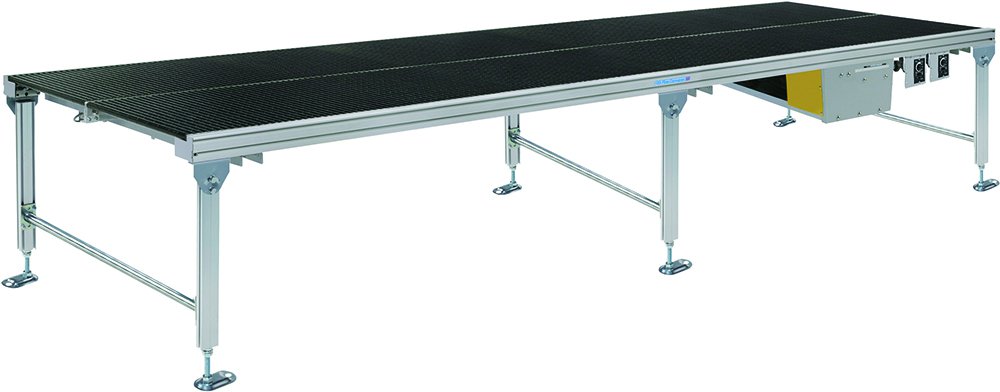

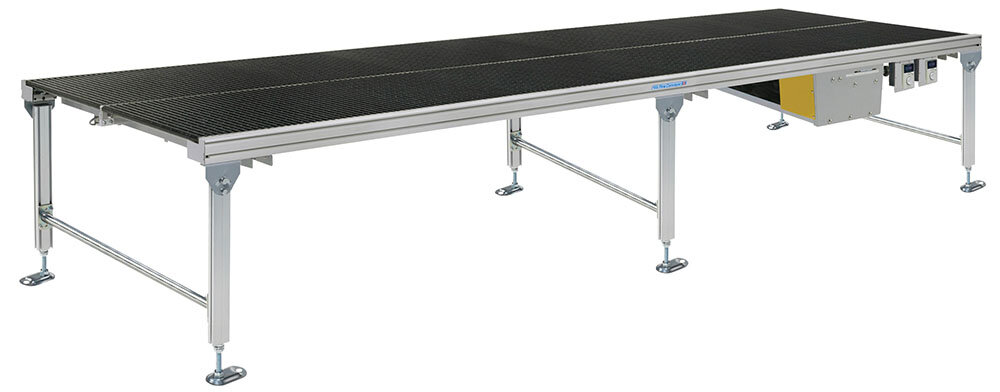

ファインコンベヤⅡ

FESW

FESW

幅広アキュムローラタイプ

小物品の多列アキュム搬送に最適。

  • フレーム高さ・2溝/60mm
  • センタドライブ
  • ブラシレスモータ変速
  • インバータ
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 FESW 2 80 3 D 4 B 5 200 6 B18 7 L 8 09 9 X

※色文字 は準標準です。

1 機種記号 FESW(幅広アキュムローラ)
2 呼称幅 70 80 90 100
RW 実ベルト幅(mm) 705 805 905 1,005
FW フレーム幅(mm) 780 880 980 1,080
5 機長(cm) ※1 MIN MIN.100
MAX MAX.300
キャリヤローラ径 φ18
ローラピッチ(mm) 20
3 駆動部タイプ ※2 D:下付き
4 駆動部の取付方向 ※2
(ベルト走行方向)
B:両側
6 速度記号 「速度記号 / コンベヤ速度表」をご参照ください。
7 コントローラの取付方向 ※2 R:搬送方向右側 L:搬送方向左側 T:モータ端子渡し※3
8 モータ出力 N:定速 09:90W×2
B:ブラシレス変速
F/G:インバータ変速※4 09:90W×2
9 入力電源 X:100V単相 Y:200V単相  Z:200V三相
  1. 機長は20cm単位で対応します。
  2. 詳細はこちらでご確認ください
  3. T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
  4. 「F」は三菱製、「G」は東芝製を表します。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

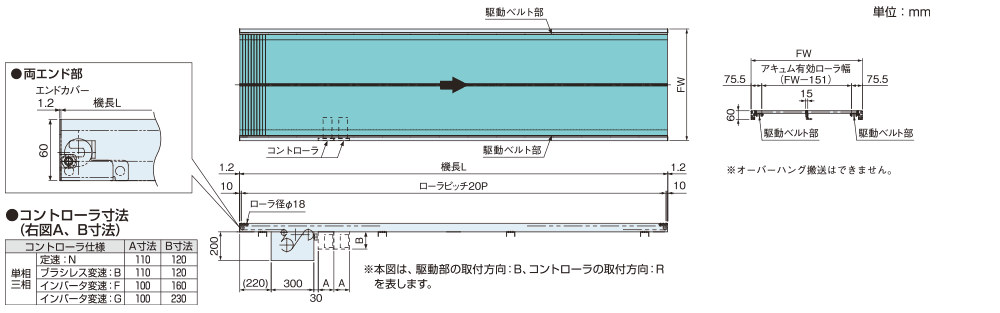

寸法図


注)フレーム断面はこちらをご参照ください。

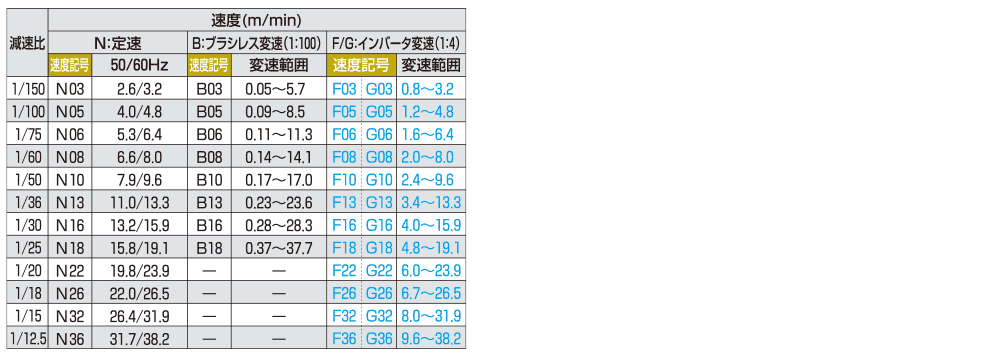

速度記号 / コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3. ブラシレス変速時の負荷による速度変動率は-2%以内です。
    4.「F」は三菱製、「G」は東芝製を表します。
