ファインコンベヤⅡ

FES 90W

FES 90W

アキュムローラタイプ

アキュム機能を備えたコンベヤです。

  • フレーム高さ・2溝/60mm
  • フレーム強度・20kg/m
  • センタドライブ
  • ブラシレスモータ変速
  • インバータ
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 FES 2 30 3 D 4 R 5 300 6 B18 7 R 8 09 9 X

※色文字 は準標準です。

1機種記号 FES(センタドライブ アキュムローラ)
2呼称幅 20 25 30 35 40 50
RW 実ベルト幅(mm) 205 255 305 355 405 505
FW フレーム幅(mm) 280 330 380 430 480 580
5機長(cm)MIN 80
MAX 400
キャリヤローラ径 φ18
ローラピッチ(mm) 20
3駆動部タイプ※1 D:下付き
4駆動部の取付方向
(ベルト走行方向)※2
R:搬送方向右側 L:搬送方向左側
6速度記号 「速度記号 / コンベヤ速度表」をご参照ください。
7コントローラの取付方向※2 R:搬送方向右側 L:搬送方向左側
8モータ出力N:定速 09:90W
B:ブラシレス変速
G/F:インバータ変速※3 09:90W
9入力電源 X:100V単相 Y:200V単相  Z:200V三相
搬送能力 「搬送能力の目安」をご参照ください。
  1. 詳細はこちらでご確認ください
  2. 「駆動部の取付方向(ベルト走行方向)/コントローラ取付方向」をご参照ください。
  3. 「G」は東芝製、「F」は三菱製を表します。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

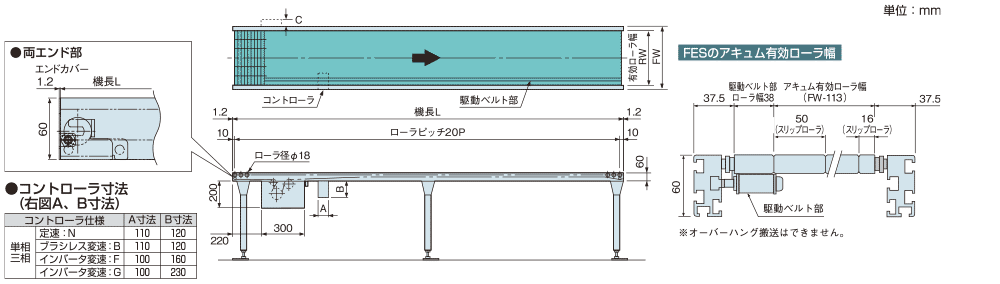

寸法図

fes_90w02.jpg 注)フレーム断面、モータ突出寸法(上図A寸法)はこちらをご参照ください。

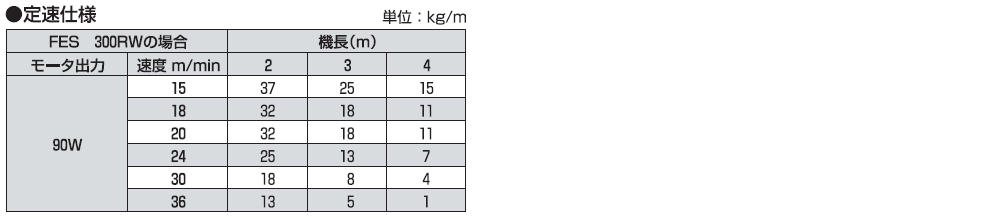

搬送能力の目安

注)上記表は定速水平分散荷重時の搬送能力を表します。

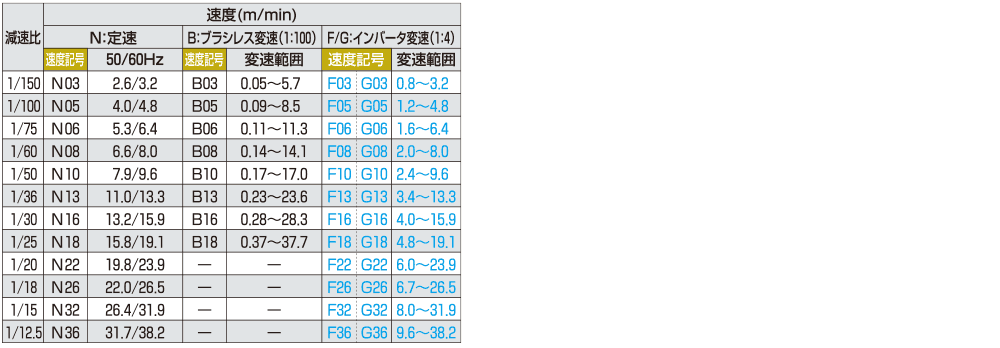

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2.定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3.ブラシレス変速時の負荷による速度変動は-2%以内です。
    4.「G」は東芝製、「F」は三菱製を表します。

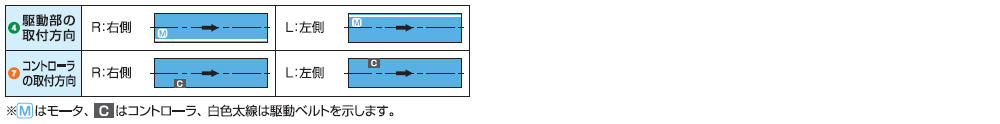

駆動部の取付方向(ベルト走行方向)/コントローラ取付方向
