ファインコンベヤⅡ

FES 200W(100W)

FES 200W(100W)

強力アキュムローラタイプ

200Wモータを搭載し、
アキュム機能を備えたコンベヤです。

  • フレーム高さ・2溝/60mm
  • フレーム強度・20kg/m
  • センタドライブ
  • IPMモータ変速
  • インバータ
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 FES 2 30 3 D 4 R 5 300 6 G16 7 R 8 20 9 Z

※色文字 は準標準です。

1機種記号 FES(センタドライブ 強力アキュムローラ)
2呼称幅 20 25 30 35 40 50
RW 実ベルト幅(mm) 205 255 305 355 405 505
FW フレーム幅(mm) 280 330 380 430 480 580
5機長(cm)MIN 80
MAX 400
キャリヤローラ径 φ18
ローラピッチ(mm) 20
3駆動部タイプ※1 D:下付き
4駆動部の取付方向
(ベルト走行方向)※2
R:搬送方向右側 L:搬送方向左側
6速度記号 「速度記号 / コンベヤ速度表」をご参照ください。
7コントローラの取付方向 ※2 R:搬送方向右側 L:搬送方向左側
8モータ出力N:定速 20:200W 10:100W
注)速度記号N06、G06、F06、P06以下の時は100Wになります。
G/F:インバータ変速※3
P:IPM変速※4
9入力電源 ※5 X:100V単相 Y:200V単相  Z:200V三相
搬送能力 「搬送能力の目安」をご参照ください。
  1. 詳細はこちらでご確認ください
  2. 駆動部の取付方向(ベルト走行方向)/コントローラ取付方向」をご参照ください。
  3. 「G」は東芝製、「F」は三菱製を表します。
  4. 変速方式はIPMモータ専用インバータです。
  5. 単相電源にする場合は、G/F:インバータ変速のみ適用します。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

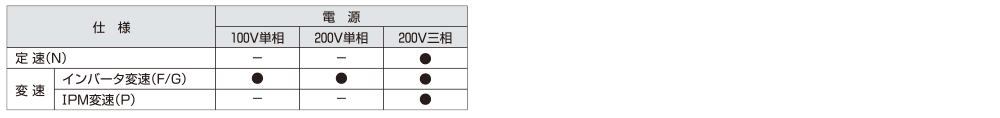

電源対応表

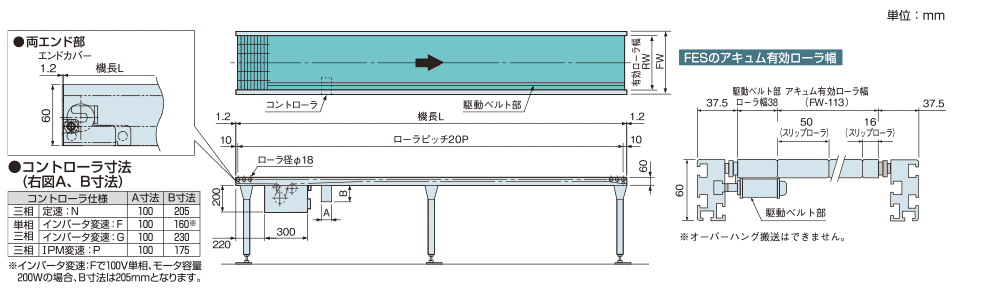

寸法図

注)フレーム断面はこちらをご参照ください。

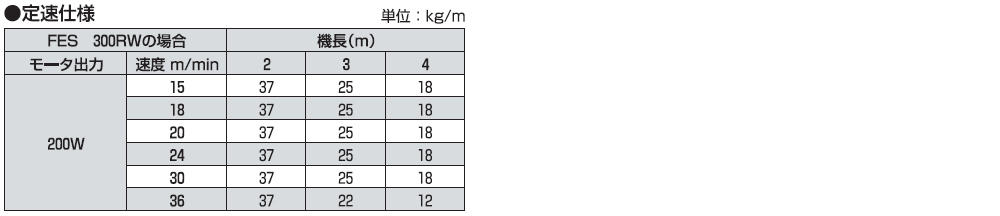

搬送能力の目安

注)上記表は水平分散荷重時の搬送能力を表します。

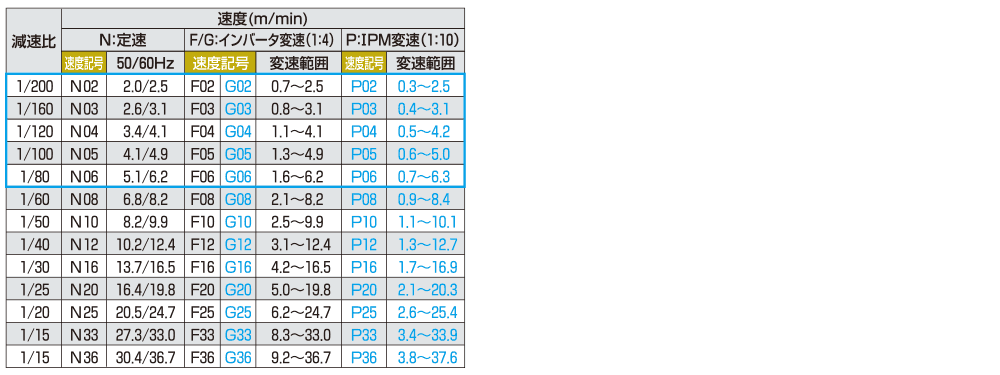

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2.「N06」「G06」「F06」「P06」以下の場合、モータ出力は100Wになります。( 部分)
    3. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    4.「G」は東芝製、「F」は三菱製を表します。

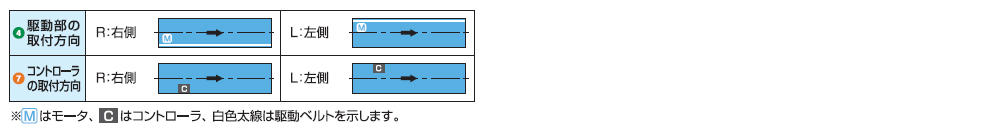

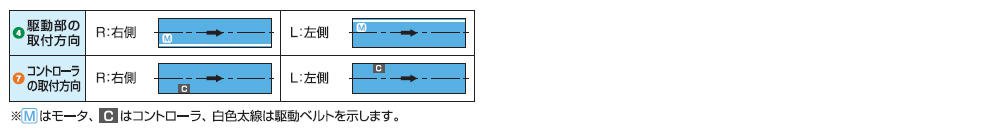

駆動部の取付方向(ベルト走行方向)/コントローラ取付方向
