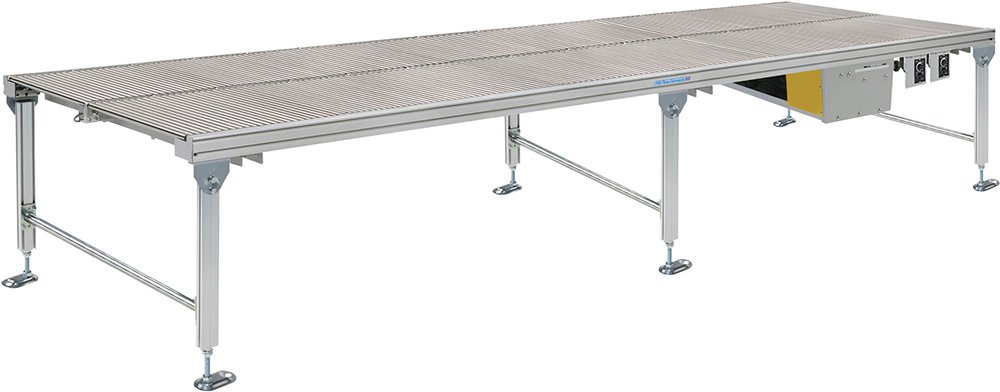

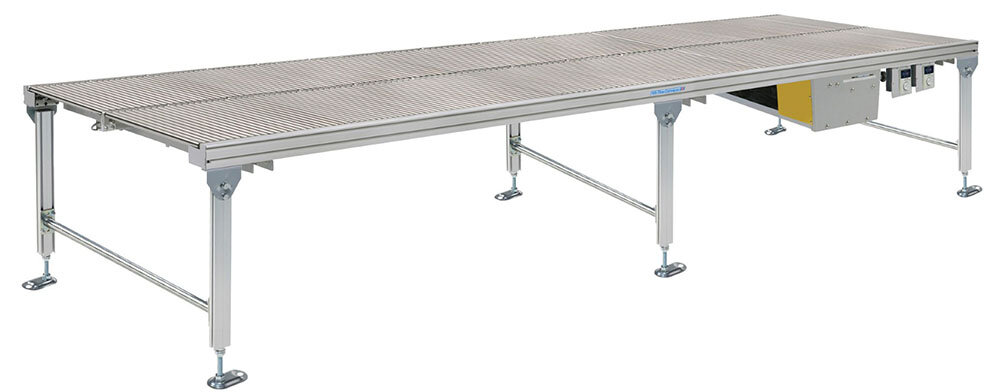

ファインコンベヤⅡFEDW
幅広スタンダードローラタイプ
小物品の多列搬送に最適。
各種アイコンについて
仕様
 FEDW |
 80 |
 D |
 B |
 200 |
 B18 |
 L |
 09 |
 X |
※色文字 は準標準です。
|
機種記号 | FEDW（幅広スタンダードローラ） | ||||
|---|---|---|---|---|---|---|
|
呼称幅 | 70 | 80 | 90 | 100 | |
| RW 実ベルト幅（mm） | 705 | 805 | 905 | 1,005 | ||
| FW フレーム幅（mm） | 780 | 880 | 980 | 1,080 | ||
|
機長（cm） ※1 | MIN | MIN.100 | |||
| MAX | MAX.300 | |||||
| キャリヤローラ径 | φ18 | |||||
| ローラピッチ（mm） | 20 | |||||
|
駆動部タイプ ※2 | D：下付き | ||||
|
駆動部の取付方向 ※2 （ベルト走行方向） |
B：両側  |
||||
|
速度記号 | 「速度記号 / コンベヤ速度表」をご参照ください。 | ||||
|
コントローラの取付方向 ※2 | R：搬送方向右側 L：搬送方向左側 T：モータ端子渡し※3 | ||||
|
モータ出力 | N：定速 | 09：90W×2 | |||
| B：ブラシレス変速 | ||||||
| F/G：インバータ変速※4 | 09：90W×2 | |||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | ||||
- 機長は20cm単位で対応します。
- 詳細はこちらでご確認ください
- T：モータ端子渡しは、N：定速の入力電源Z：200V三相のみ適用します。
- 「F」は三菱製、「G」は東芝製を表します。
- 標準仕様以外のものも製作いたしますのでご相談ください。

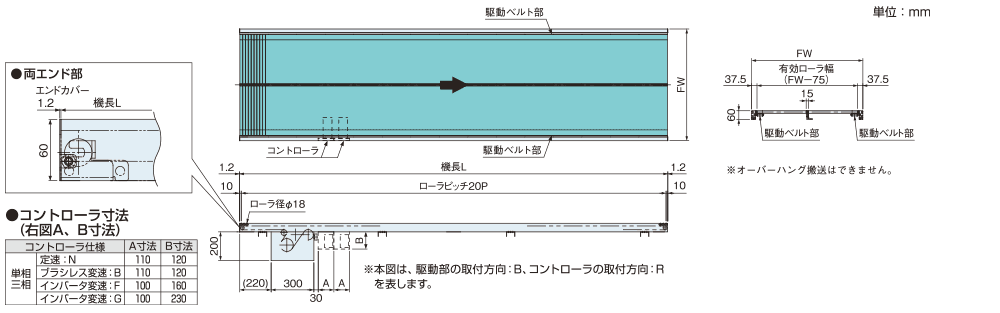

寸法図
注）フレーム断面はこちらをご参照ください。

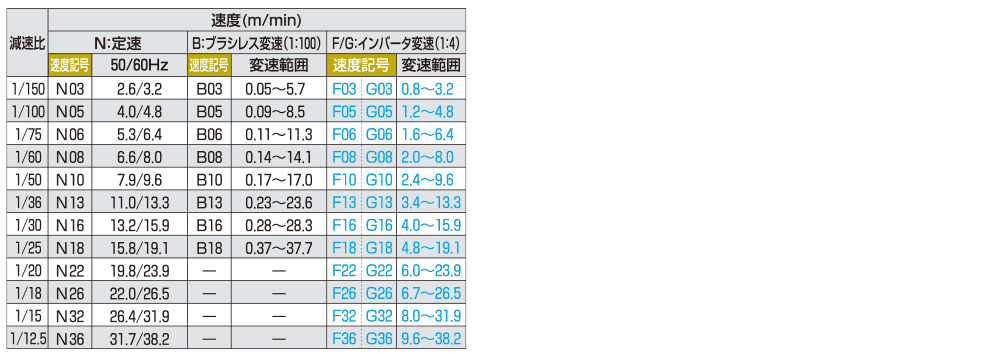

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を表します。
2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
3. ブラシレス変速時の負荷による速度変動率は-2%以内です。
4.「F」は三菱製、「G」は東芝製を表します。
