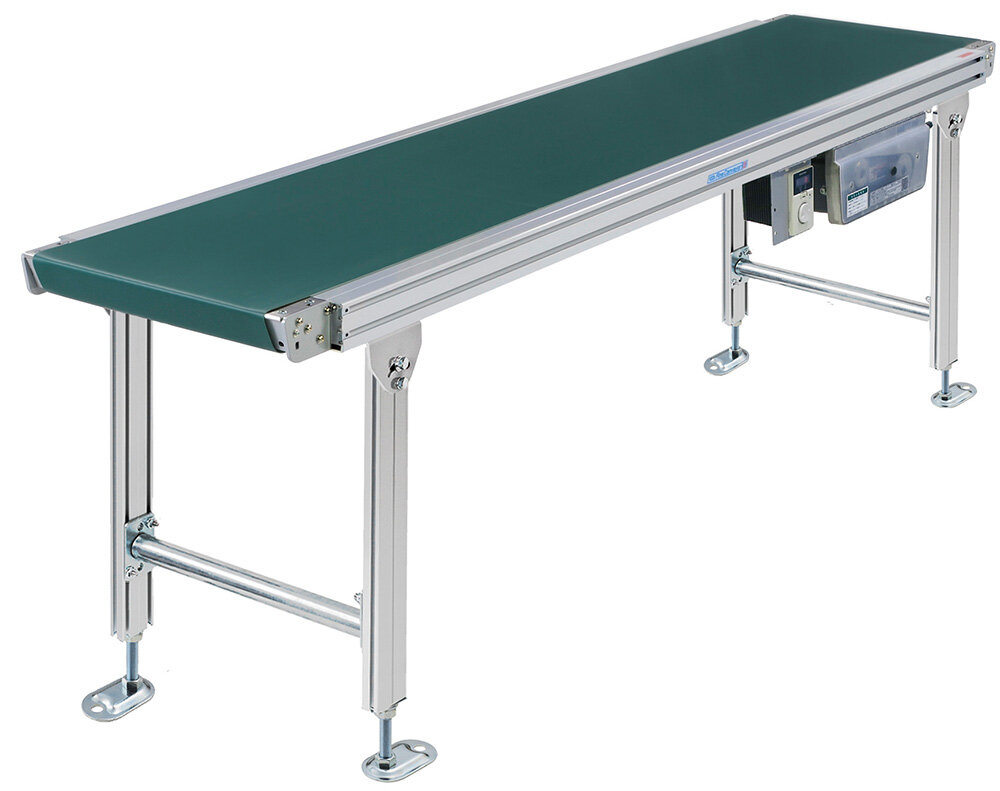

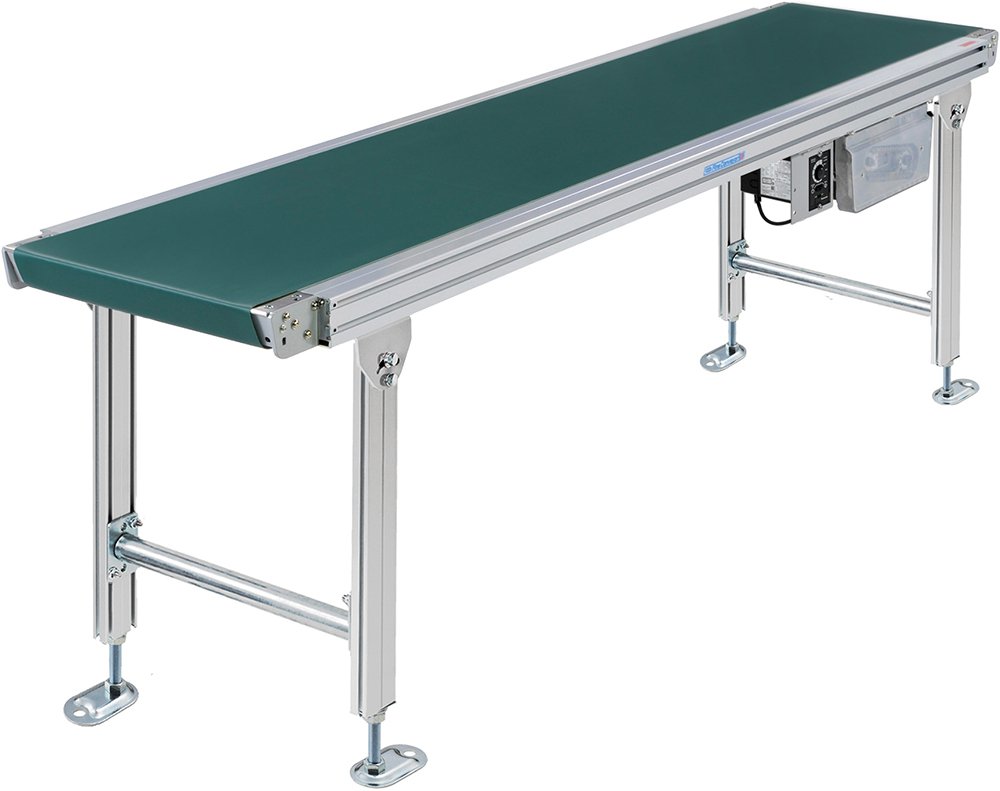

ファインコンベヤⅡ

FBS 90W

FBS 90W

ナイフエッジタイプ

小物品をスムーズに乗り移り、最大搬送能力 15kg/台

  • フレーム高さ・2溝/60mm
  • フレーム強度・20kg/m
  • センタドライブ
  • RoHS対応品
  • ブラシレスモータ変速
  • インバータ
  • 側面フラット
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 FBSB 2 40 3 D 4 R 5 200 6 B11 7 R 8 09 9 X

※色文字 は準標準です。

1機種記号 FBSB(センタドライブ 両側ナイフエッジ)
FBSU(上流側のみ) FBSD(下流側のみ)
2呼称幅 20 25 30 35 40 50 60
BW 実ベルト幅(mm) 190 240 290 340 390 490 590
FW フレーム幅(mm) 280 330 380 430 480 580 680
5機長(cm)MIN 60 70 80 100 120
MAX 400
標準ベルト 樹脂製平ベルト(1プライ)
エッジ半径 R3
エンドプーリ径※1 φ34
3駆動部タイプ※2 D:下付き
4駆動部の取付方向※2 R:搬送方向右側 L:搬送方向左側
6速度記号 「速度記号 / コンベヤ速度表」をご参照ください。
7コントローラの取付方向※2 R:搬送方向右側 L:搬送方向左側
8モータ出力N:定速 09:90W
B:ブラシレス変速
G/F:インバータ変速※3 09:90W
9入力電源 X:100V単相 Y:200V単相  Z:200V三相
搬送能力※4 両側ナイフエッジ:MAX.15kg/台 片側ナイフエッジ:MAX.25kg/台
  1. 片側ナイフエッジ仕様の非ナイフエッジ側
  2. 詳細はこちらでご確認ください
  3. 「G」は東芝製、「F」は三菱製を表します。
  4. 搬送能力は速度により変動します。「搬送能力の目安」をご参照ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

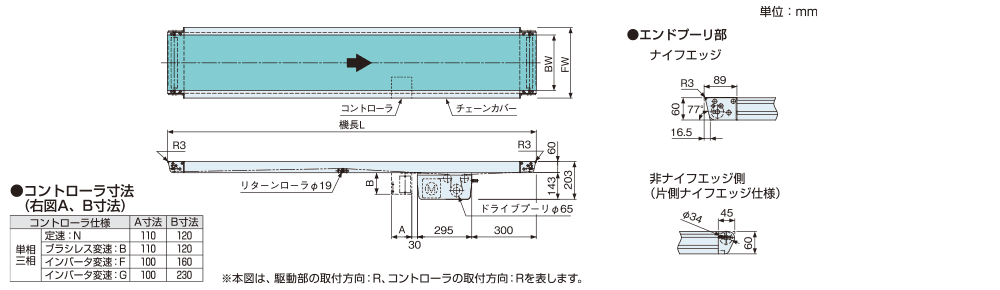

寸法図

注)フレーム断面はこちらをご参照ください。

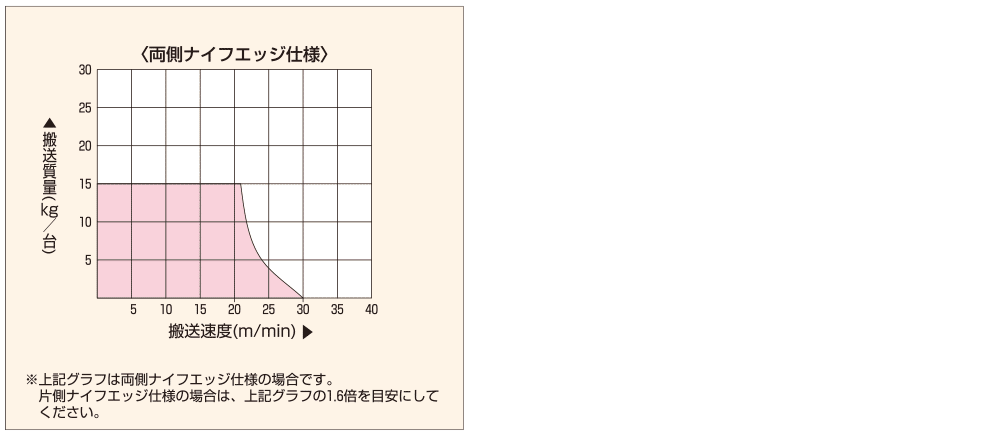

搬送能力の目安

注)下記グラフ/表は水平分散荷重時の搬送能力を表します。

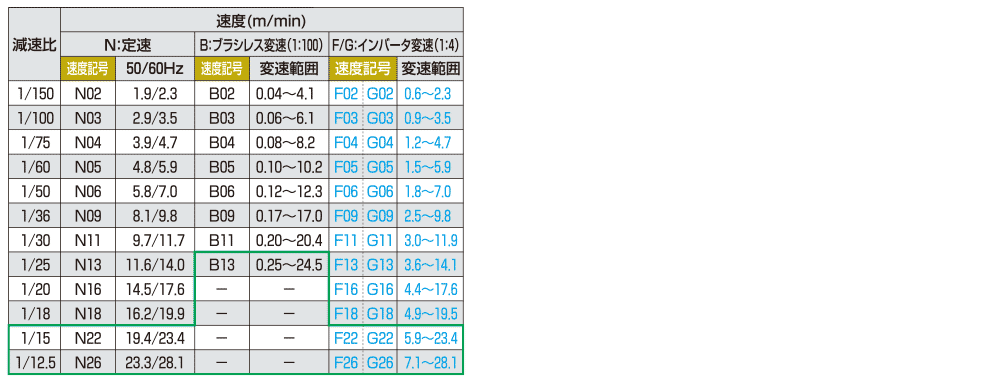

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2.定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3.ブラシレス変速時の負荷による速度変動は ±1%以内です。
    4.速度記号「N22」「B13」「G22」「F22」以下の場合、搬送能力は低下します。( 部分)
    5.「G」は東芝製、「F」は三菱製を表します。
