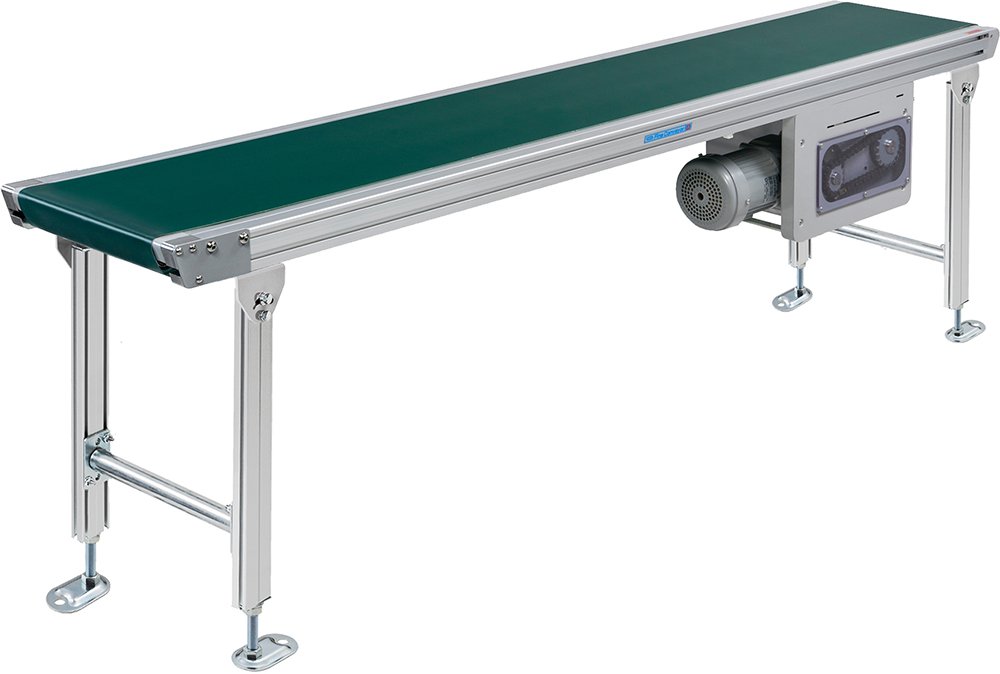

ファインコンベヤⅡ

FBR 200W(100W)

FBR 200W(100W)

強力ローラエッジタイプ

200Wモータを搭載した
強力タイプの乗り移り用コンベヤ。

  • フレーム高さ・2溝/60mm
  • フレーム強度・20kg/m
  • センタドライブ
  • RoHS対応品
  • IPMモータ変速
  • インバータ
  • 側面フラット
  • 多機能ベル
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 FBRB 2 30 3 D 4 R 5 300 6 G16 7 R 8 20 9 Z

※色文字 は準標準です。

1機種記号 FBRB(センタドライブ 両側ローラエッジ)
FBRU(上流側のみ) FBRD(下流側のみ)
2呼称幅 ※1 20 25 30 35 40 50 60 70 80 90 100
BW 実ベルト幅(mm) 200 250 300 350 400 500 600 700 800 900 1,000
FW フレーム幅(mm) 280 330 380 430 480 580 680 780 880 980 1,080
5機長(cm)MIN 60 70 80 100 120 140 160 180 200
MAX 400
標準ベルト中・低速 樹脂製蛇行防止桟1列付きベルト(2プライ) 蛇行防止桟2列付きベルト(2プライ)
高速 樹脂製蛇行防止桟1列付きベルト(1プライ) -
エッジ半径 φ16(R8)
エンドプーリ径※2 φ38 φ57
3駆動部タイプ※3 D:下付き
4駆動部の取付方向※3 R:搬送方向右側 L:搬送方向左側
6速度記号 「速度記号 / コンベヤ速度表」をご参照ください。
7コントローラの取付方向※3 R:搬送方向右側 L:搬送方向左側
8モータ出力N:定速 20:200W 10:100W
注)速度記号N06、G06、F06、P06以下の時は100Wになります。
G/F:インバータ変速※4
P:IPM変速※5
9入力電源 ※6 X:100V単相 Y:200V単相  Z:200V三相
搬送能力※7 MAX. 60kg/台
  1. 高速仕様の適用呼称幅は20〜60です。
  2. 片側ローラエッジ仕様の非ローラエッジ側
  3. 詳細はこちらでご確認ください
  4. 「G」は東芝製、「F」は三菱製を表します。
  5. 変速方式はIPMモータ専用インバータです。
  6. 単相電源にする場合は、G/F:インバータ変速のみ適用します。
  7. 搬送能力は速度により変動します。「搬送能力の目安」をご参照ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

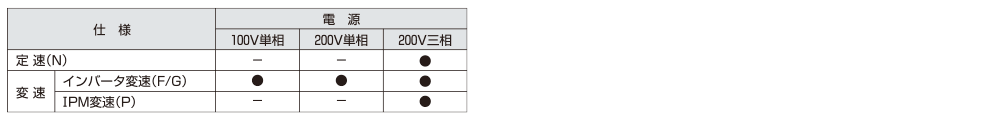

電源対応表

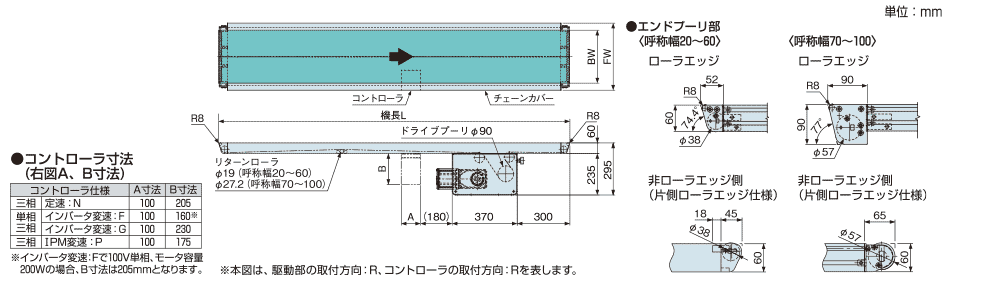

寸法図

注)フレーム断面はこちらをご参照ください。

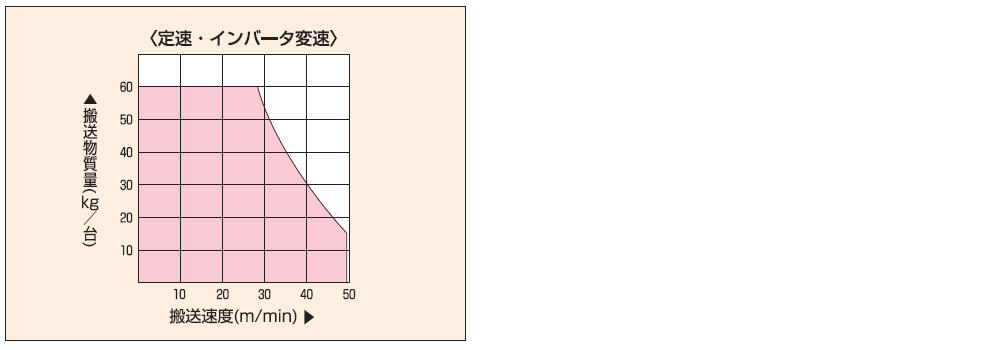

搬送能力の目安

注)下記グラフ/表は水平分散荷重時の搬送能力を表します。

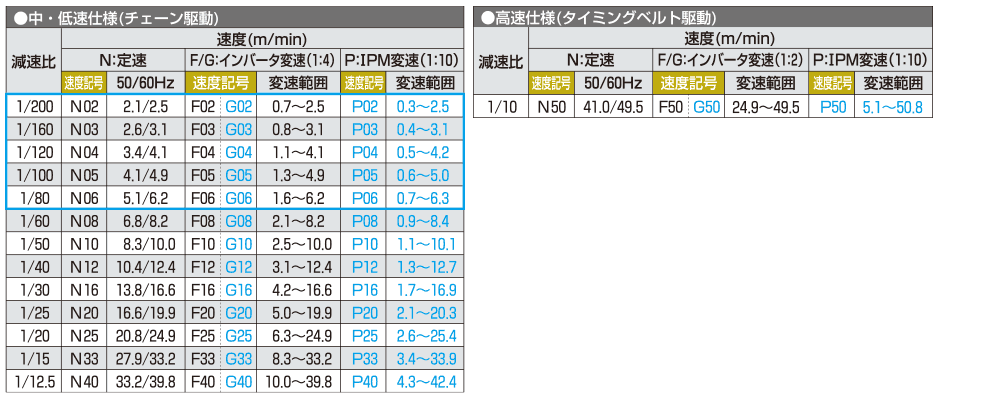

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2.「N06」 「G06」「F06」「P06」以下の場合、モータ出力は100Wになります。( 部分)
    3. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    4.「G」は東芝製、「F」は三菱製を表します。
