ファインコンベヤⅡ
FBH 90W
スタンダードタイプ
単体使用はもちろんライン用としても最適な汎用タイプ。
WEBカタログ
仕様
 FBH |
 30 |
 D |
 R |
 300 |
 B18 |
 R |
 09 |
 X |
※色文字 は準標準です。
|
機種記号 | FBH（センタドライブ スタンダード） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
呼称幅 ※1 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | |
| BW 実ベルト幅 ※2 （mm） | 197 | 247 | 297 | 347 | 397 | 497 | 597 | 697 | 797 | ||
| FW フレーム幅（mm） | 280 | 330 | 380 | 430 | 480 | 580 | 680 | 780 | 880 | ||
|
機長（cm） | MIN | 60 | 70 | 80 | 100 | 120 | 140 | 160 | ||
| MAX | 800 ※高速仕様は400 | 400 | |||||||||
| 標準ベルト | 樹脂製平ベルト（1プライ） | 同左（2プライ） | |||||||||
| エンドプーリ径 | φ34 | φ57 | |||||||||
|
駆動部タイプ ※3 | D：下付き | |||||||||
|
駆動部の取付方向 ※3 | R：搬送方向右側 L：搬送方向左側 | |||||||||
|
速度記号 | 「速度記号 / コンベヤ速度表」をご参照ください。 | |||||||||
|
コントローラの取付方向 ※3 | R：搬送方向右側 L：搬送方向左側 T：モータ端子渡し※4 | |||||||||
|
モータ出力 | N：定速 | 09：90W | ||||||||
| B：ブラシレス変速 | |||||||||||
| F/G：インバータ変速※5 | 09：90W | ||||||||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | |||||||||
| 搬送質量※6 | MAX. 50kg/台 | ||||||||||
- 高速仕様の呼称幅は20〜60です。
- 機長400cmを超える場合は、実ベルト幅より7mm狭くなります。
- 詳細はこちらでご確認ください
- T：モータ端子渡しは、N：定速の入力電源Z：200V三相のみ適用します。
- 「F」は三菱製、「G」は東芝製を表します。
- 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。

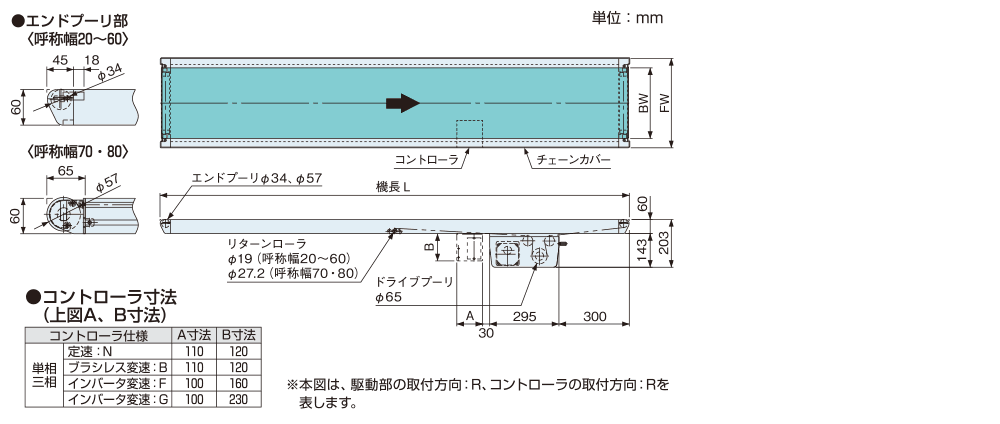

寸法図
注）フレーム断面はこちらをご参照ください。

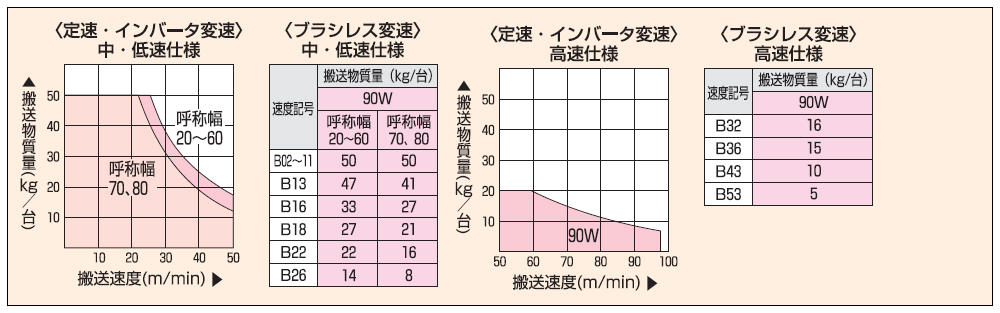

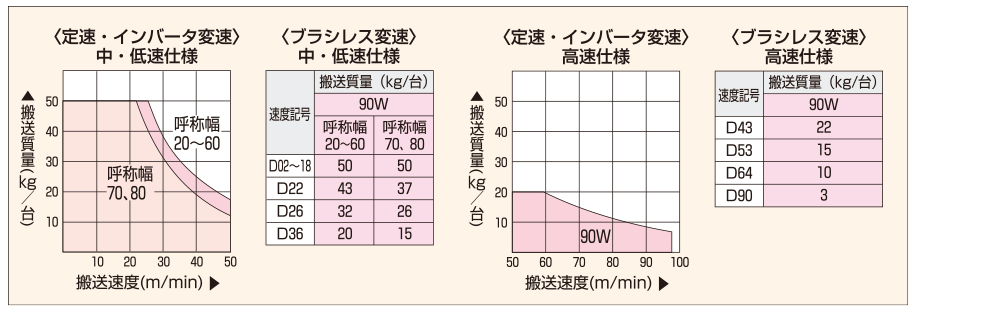

搬送質量の目安
注）下記グラフ/表は水平分散荷重時の搬送質量を表します。

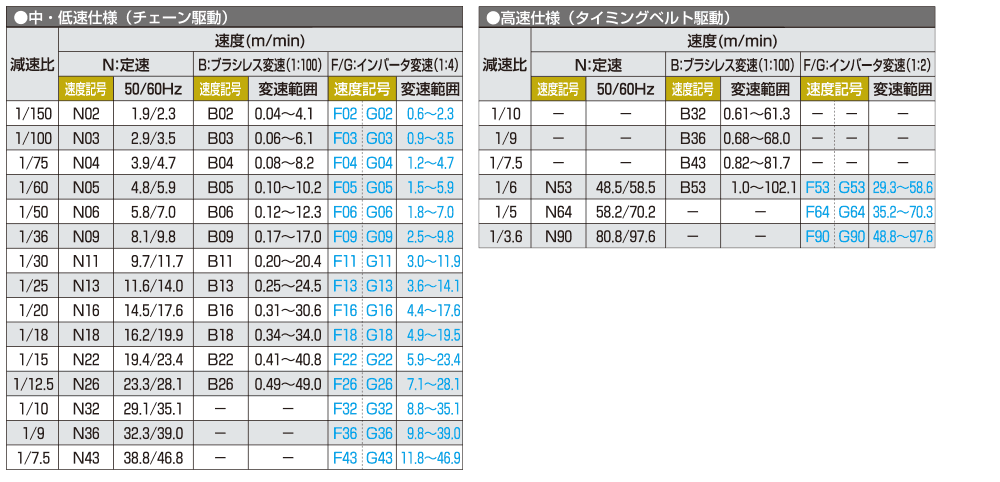

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を表します。
2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
3. ブラシレス変速時の負荷による速度変動は±1%以内です。
4.「F」は三菱製、「G」は東芝製を表します。
