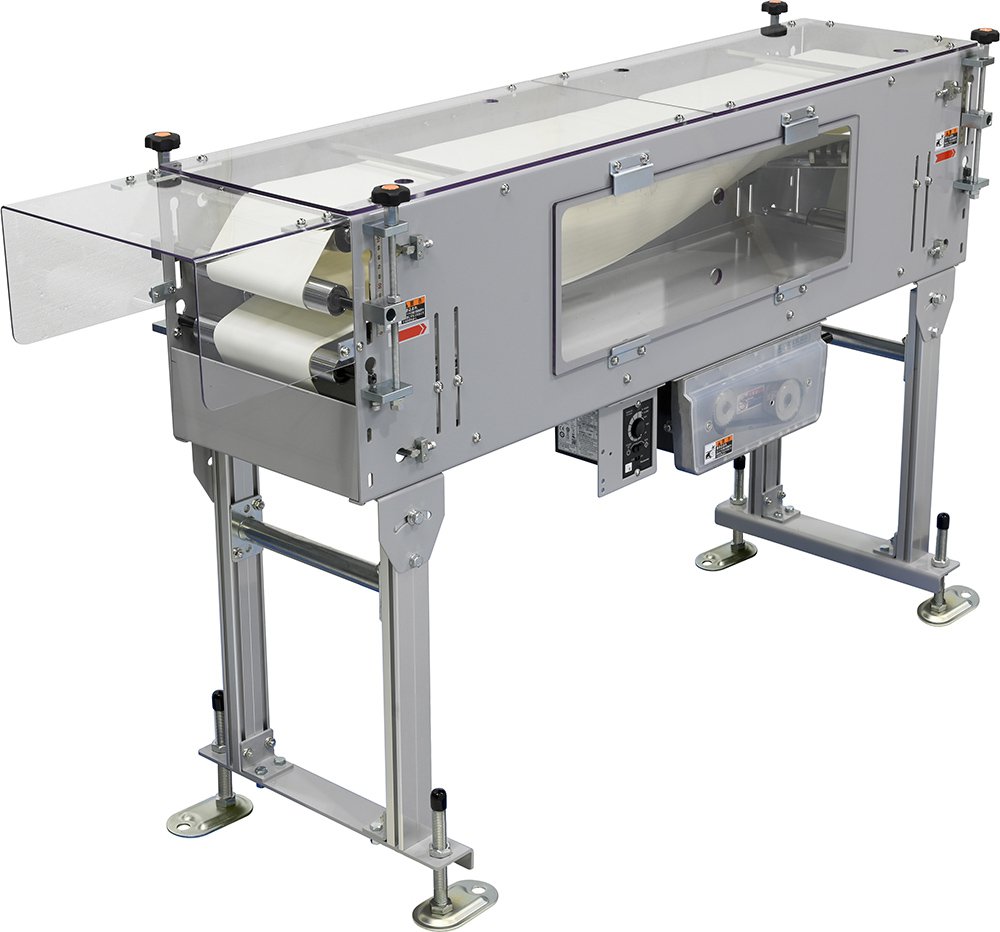

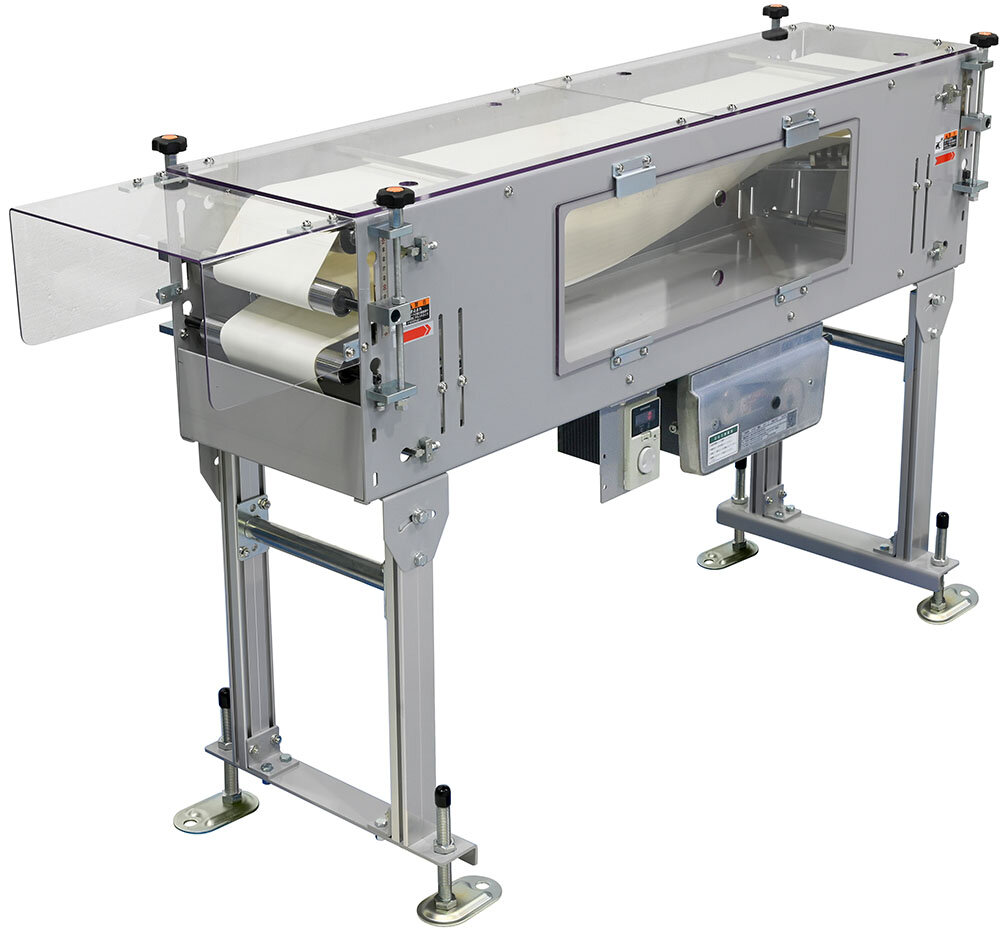

ベルコンミニⅢMXF
ねじり反転コンベヤ
表と裏をスピード反転。 印字や検査ラインなどに最適。
各種アイコンについて
- WEBカタログ
MXF紹介動画
仕様
 MXF |
 25 |
 D |
 R |
 120 |
 B36 |
 R |
 09 |
 X |
※色文字 は準標準です。
|
機種記号 | MXF（センタドライブ ねじり反転） | |
|---|---|---|---|
|
呼称幅 | 25 | |
| BW 実ベルト幅（mm） | 150 | ||
| フレーム幅（mm） | 内幅：295 | ||
|
機長（cm） | 120 | |
| 標準ベルト | 食品搬送用樹脂製平ベルト（2プライ） ※抗菌・防カビ・低収縮仕様 | ||
| エンドプーリ径（mm） | φ34 | ||
|
駆動部タイプ ※1 | D：下付き（平行軸） | |
|
駆動部の取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | |
|
速度記号 | 「速度記号／コンベヤ速度表」をご参照ください | |
|
コントローラの取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | |
|
モータ出力 | ||
| B：ブラシレス変速 | 09：90W | ||
| F/G：インバータ変速 ※2 | 09：90W | ||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | |
| 搬送質量 | MAX.0.6kg/個 ※MAX.1.2kg/台（均等荷重） | ||
| 搬送物寸法の目安 | W：MAX.200mm L：MAX.300mm H：MIN.5mm～MAX.60mm | ||
- 詳細はこちらでご確認ください
- 「F」は三菱製、「G」は東芝製を表します。
- 搬送物の形状や性状などにより搬送条件が異なりますので、事前の搬送テストが必要となります。
詳細は弊社営業部までお問い合わせください。 - MXFの下流部はベルトが左右に揺動しますので搬送物幅+50mm以上のベルト幅が広いコンベヤで受けてください。

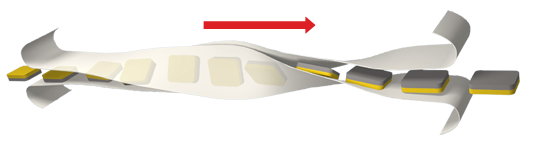

表裏反転のイメージ
ねじりをもたせたベルトで搬送物をはさみ、ライン速度を落とさず搬送物を表から裏に反転させます。
搬送物例
- 搬送物の形状や性状などにより搬送条件が異なりますので、事前の搬送テストが必要となります。詳細は弊社営業部までお問い合わせください。

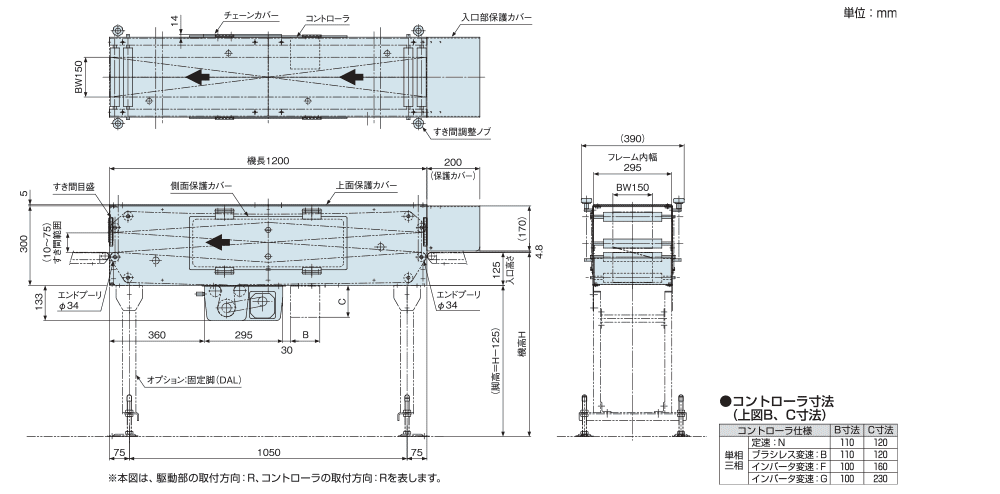

寸法図

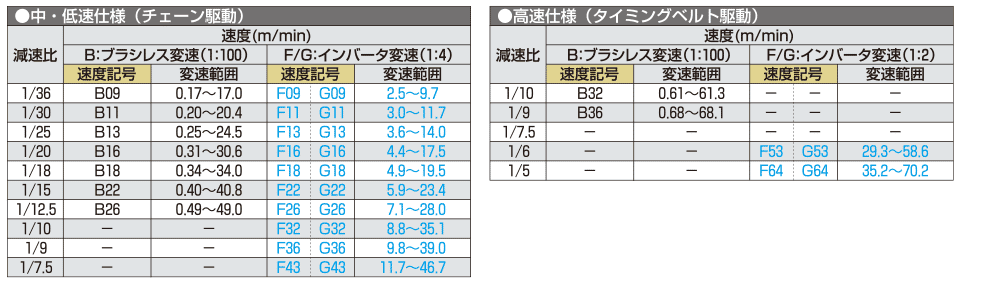

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を表します。
2.インバータ変速の速度は、負荷により±10%程度変動します。
3.ブラシレス変速時の負荷による速度変動は±1%以内です。
4.「F」は三菱製、「G」は東芝製を表します。
