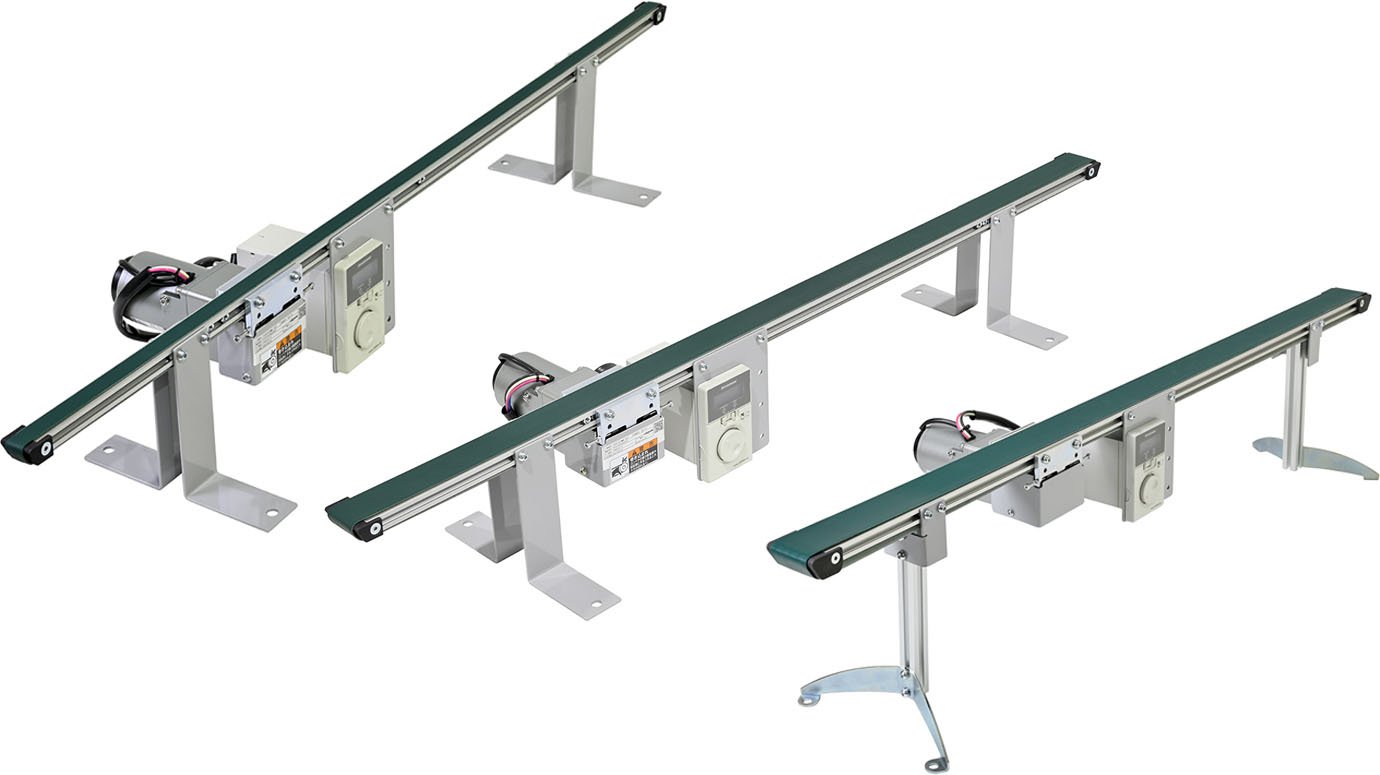

ベルコンミニENBH
マイクロベルトコンベヤ 1列タイプ
装置機械へのセットに最適な超コンパクトコンベヤ。
各種アイコンについて
仕様
 ENBH |
 35 |
 D |
 L |
 80 |
 A18 |
 R |
 006 |
 XP |
※色文字 は準標準です。
|
機種記号 | ENBH（センタドライブ 平ベルト） | |||
|---|---|---|---|---|---|
|

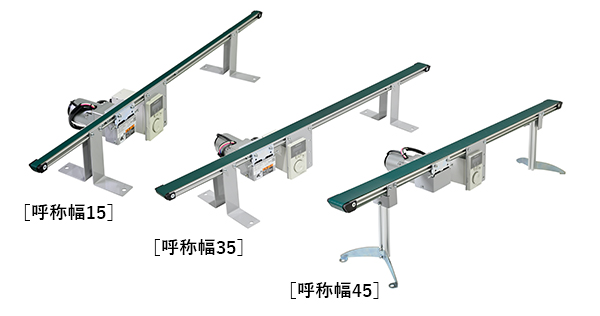

呼称幅 | 15 | 35 | 45 | |
| BW 実ベルト幅（mm） | 15 | 34 | 44 | ||
| FW フレーム幅（mm） | 20 | 40 | 50 | ||
|
機長（cm） | 13≦機長≦100 ※機長41cm以下はコントローラ別置きとなります。 |
16≦機長≦100 ※機長42cm以下はコントローラ別置きとなります。 |
||
| 標準ベルト | 樹脂製平ベルト（1プライ） | ||||
| エンドプーリ径（mm） | φ6（R3） | φ10（R5） | |||
|
駆動部タイプ | D：下付き | |||
|
駆動部の取付方向 | R：搬送方向右側 L：搬送方向左側 | |||
|
速度記号 | 「速度記号／コンベヤ速度表」をご参照ください | |||
|
コントローラの取付方向 | R：搬送方向右側 L：搬送方向左側 S：別置き | |||
|
モータ出力 | 006：6W | |||
|
入力電源 | XP：100V単相 電源コード2mプラグ付 YT：200V単相 電源コード2mプラグ無し YP：200V単相 電源コード3mプラグ付 |
|||
| 機高（mm） | 130≦機高≦500 | ||||
| 搬送方向 | 正転運転または逆転運転（正逆運転は不可） | ||||
| 搬送質量 ※1 | 1kg/台 | 2kg/台 | |||
- 水平分散荷重

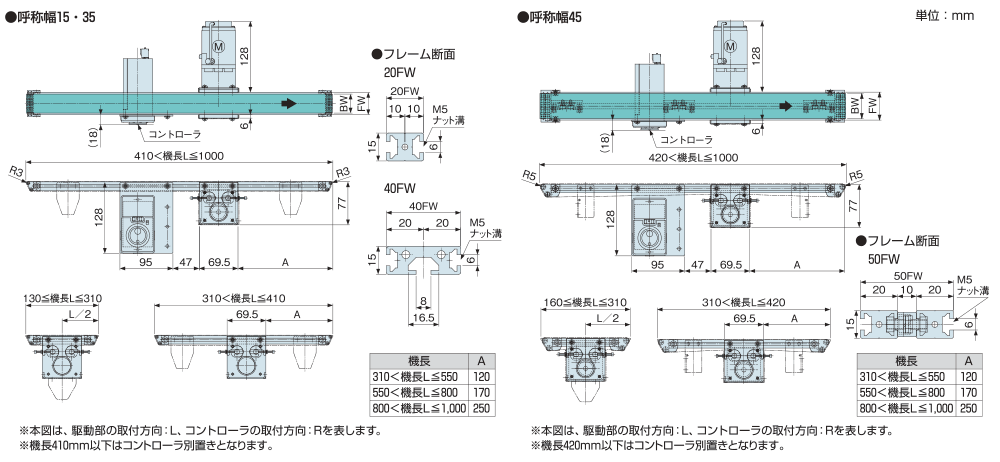

寸法図

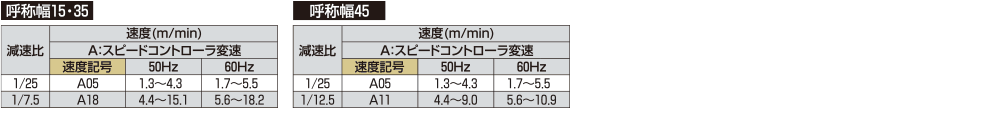

速度記号/コンベヤ速度表

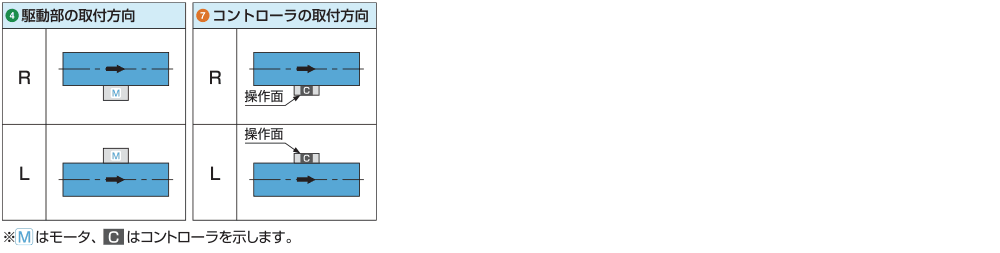

駆動部の取付方向/コントローラ取付方向

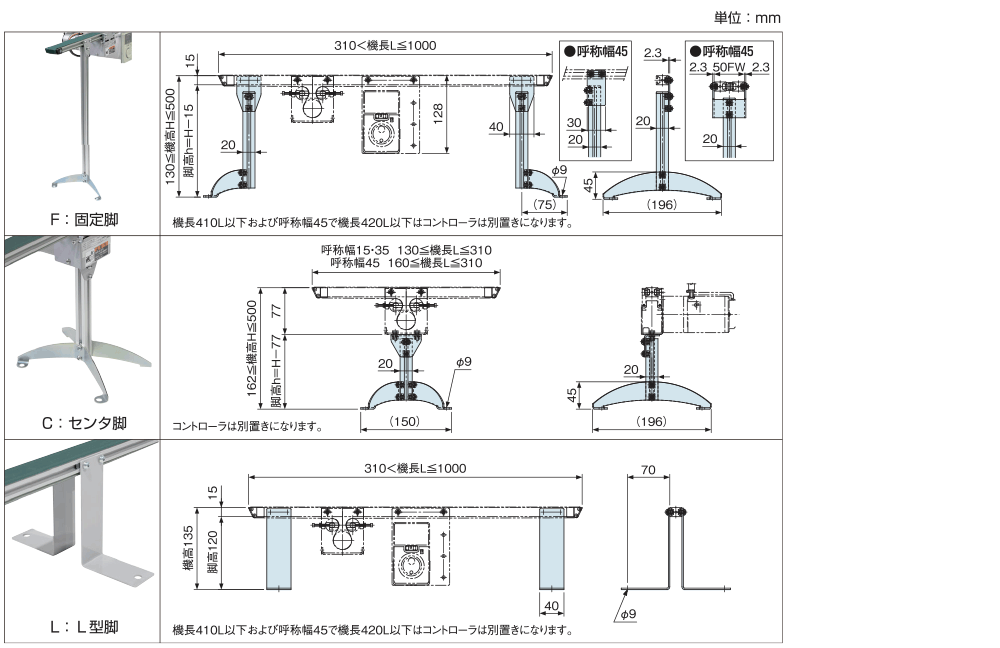

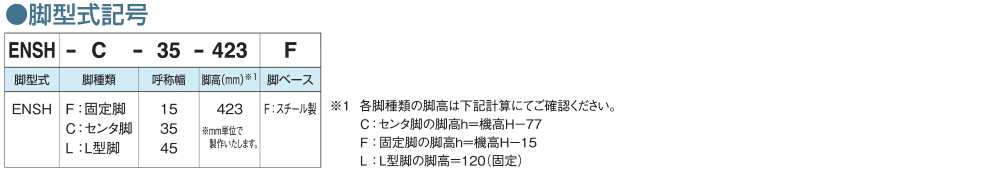

ENBH用脚［ENSH］

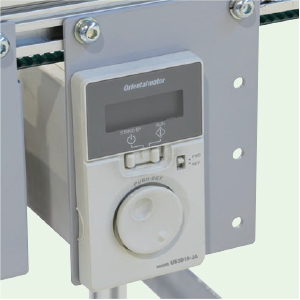

マイクロベルトコンベヤ用スピードコントローラ
- マイクロベルトコンベヤ専用の可変速モータ（6W、15W）を操作する専用コントローラです。
- 一次電源仕様は、単相100Vまたは単相200Vから選択することができます（三相200V仕様はラインナップしていません）。
- 専用モータとコントローラは専用コネクタで接続されているため、故障時は部品交換作業が容易に行えます。
- コントローラパネル面に設置された運転スイッチで運転/停止操作ができます（パラメータの変更により、外部信号による運転/停止制御も可能です）。
- コントローラパネル面に設置されたダイヤルで速度設定が可能です。
- コントローラパネル面の表示部に回転速度やアラームコードなどを表示します。
- パネル面裏の加減速時間設定スイッチで加速時間/減速時間の設定が可能です（設定可能時間0.1～15.0sec。初期値は1.0sec）。
- モータ加熱、モータロック、モータ接続不良などのアラーム検知機能（モータ保護機能）を搭載（アラーム発生時に外部にアラーム信号を出力することはできません）。

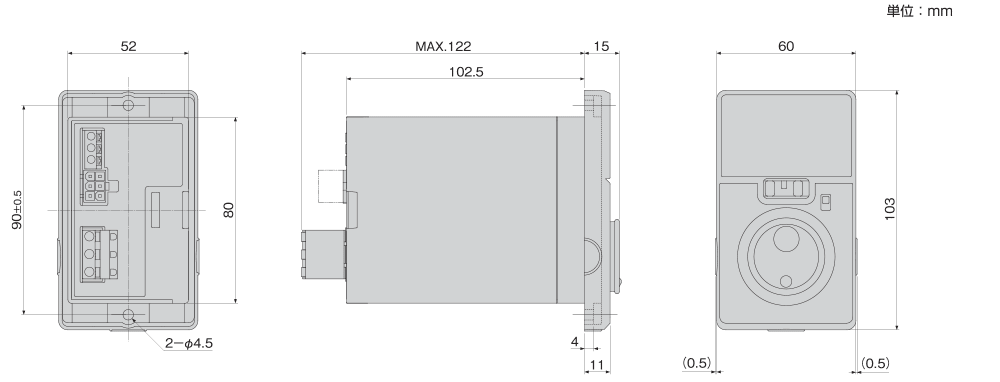

寸法図

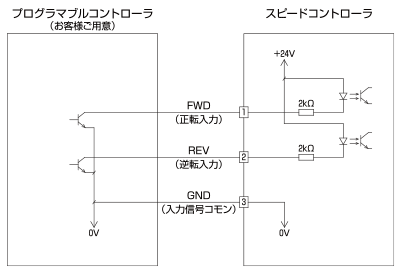

標準結線図（外部信号を使用する場合）
プログロマブルコントローラを使用して運転/停止を外部信号から行う場合は、パラメータを変更のうえ、下図のように入力信号端子へ接続し、制御することが可能です（本コントローラには入力信号端子はありますが、出力信号はありません）。
