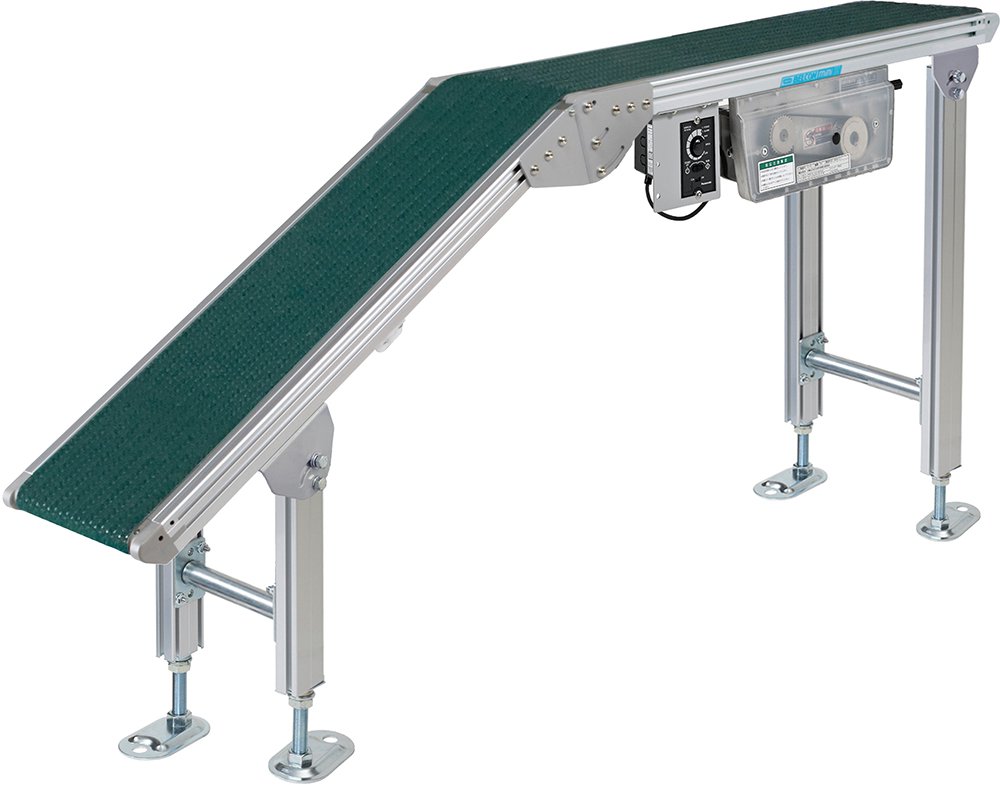

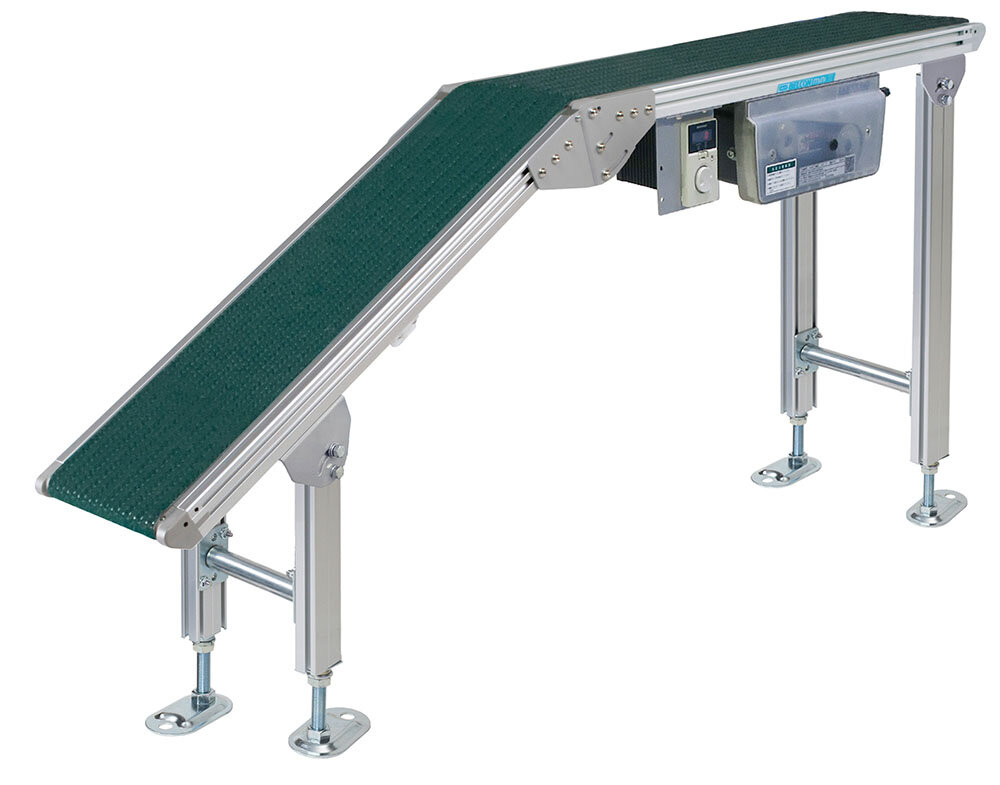

ベルコンミニⅢ
仕様
 DMNU |
 30 |
 D |
 R |
 500 |
 B13 |
 R |
 09 |
 X |
※色文字 は準標準です。
|
機種記号 | DMNU（センタドライブ 上り傾斜） DMND（センタドライブ 下り傾斜） |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
呼称幅 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |
| BW 実ベルト幅（mm） | 97 | 147 | 197 | 247 | 297 | 347 | 397 | 497 | 597 | ||
| FW フレーム幅（mm） | 145 | 195 | 245 | 295 | 345 | 395 | 445 | 545 | 645 | ||
|
機長（cm） | 150≦（上部水平機長L1＋傾斜部機長L2）≦600 | |||||||||
| 標準ベルト | 樹脂製急傾斜用蛇行防止桟付きベルト（1プライ） | ||||||||||
| エンドプーリ径 | φ27.2 | ||||||||||
|
駆動部タイプ ※1 | D：下付き S：スリム（オプション） | |||||||||
|
駆動部の取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | |||||||||
|
速度記号 | 「速度記号／コンベヤ速度表」をご参照ください | |||||||||
|
コントローラの取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 T：モータ端子渡し※2 | |||||||||
|
モータ出力 | N：定速 | 06：60W 09：90W | ||||||||
| B：ブラシレス変速 | 05：50W 09：90W | ||||||||||
| F/G：インバータ変速 ※3 | 06：60W 09：90W | ||||||||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | |||||||||
| 搬送質量 ※4 | MAX.30kg/台 | ||||||||||
- 詳細はこちらでご確認ください
- T：モータ端子渡しは、N：定速の入力電源Z：200V三相のみ適用します。
- 「F」は三菱製、「G」は東芝製を表します。
- モータ出力は「搬送質量の目安」をご参照ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。

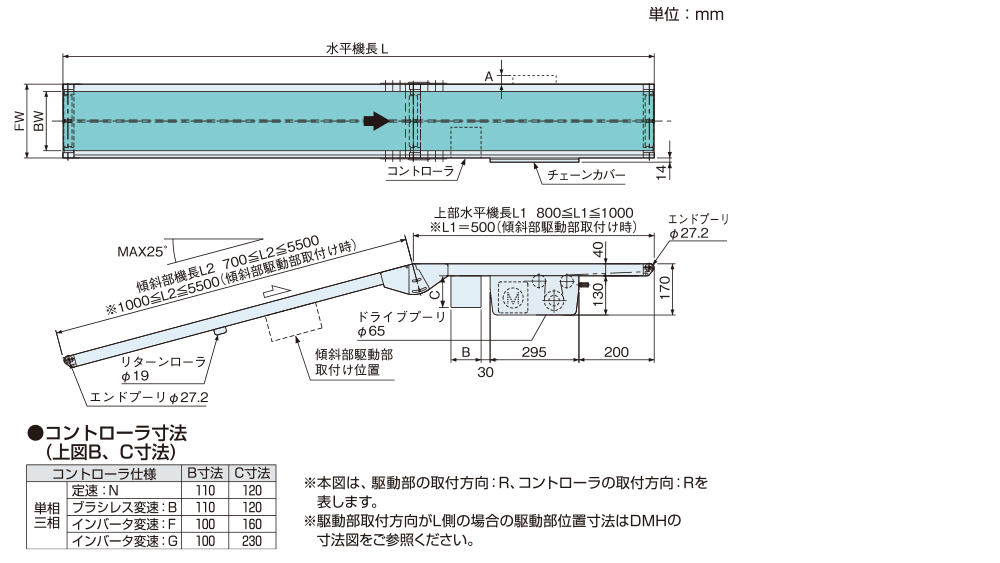

寸法図
- 1.下り搬送は、傾斜部に駆動部ユニットが付きます。
2.フレーム断面、モータ突出寸法(上図A寸法)、コントローラ突出寸法はこちらをご参照ください。

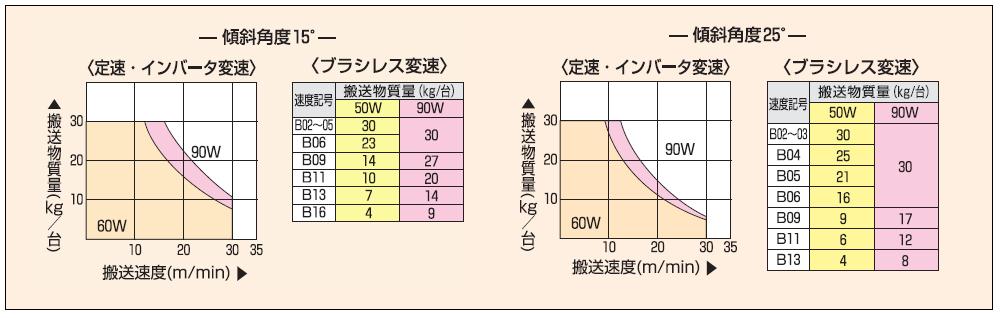

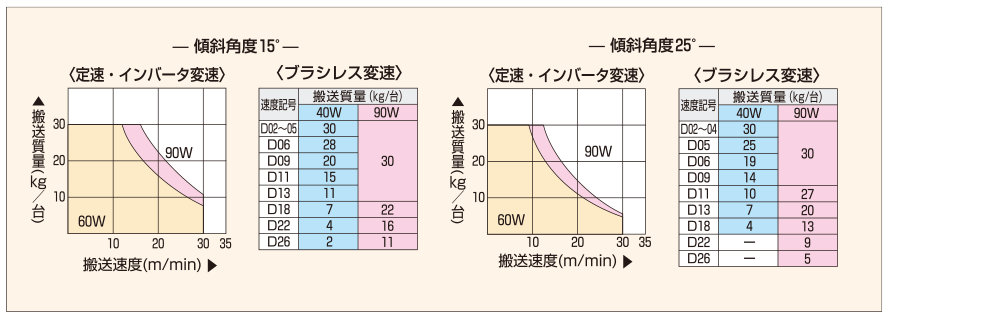

搬送質量の目安
注）下記グラフ/表は分散荷重時の搬送質量を表します。

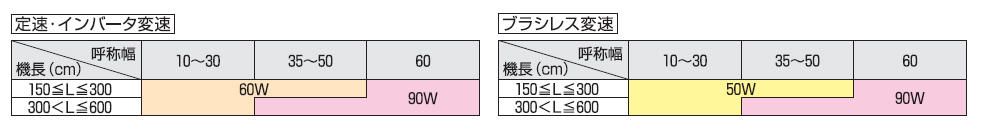

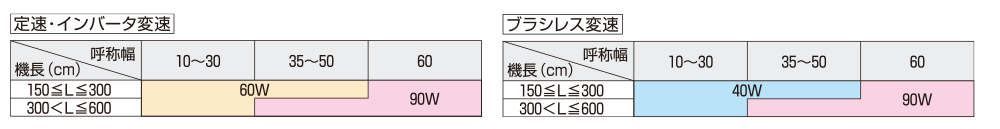

モーター出力標準設定一覧表
注）速度や搬送質量など使用条件により、モータ出力をランクアップされる場合は、上の搬送質量グラフでモータ出力を選定してください。

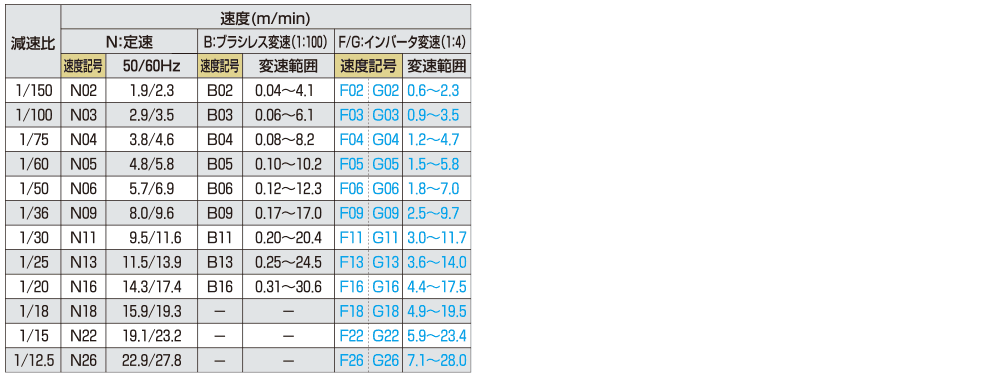

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を表します。
2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
3. ブラシレス変速時の負荷による速度変動は±1%以内です。
4.「F」は三菱製、「G」は東芝製を表します。
